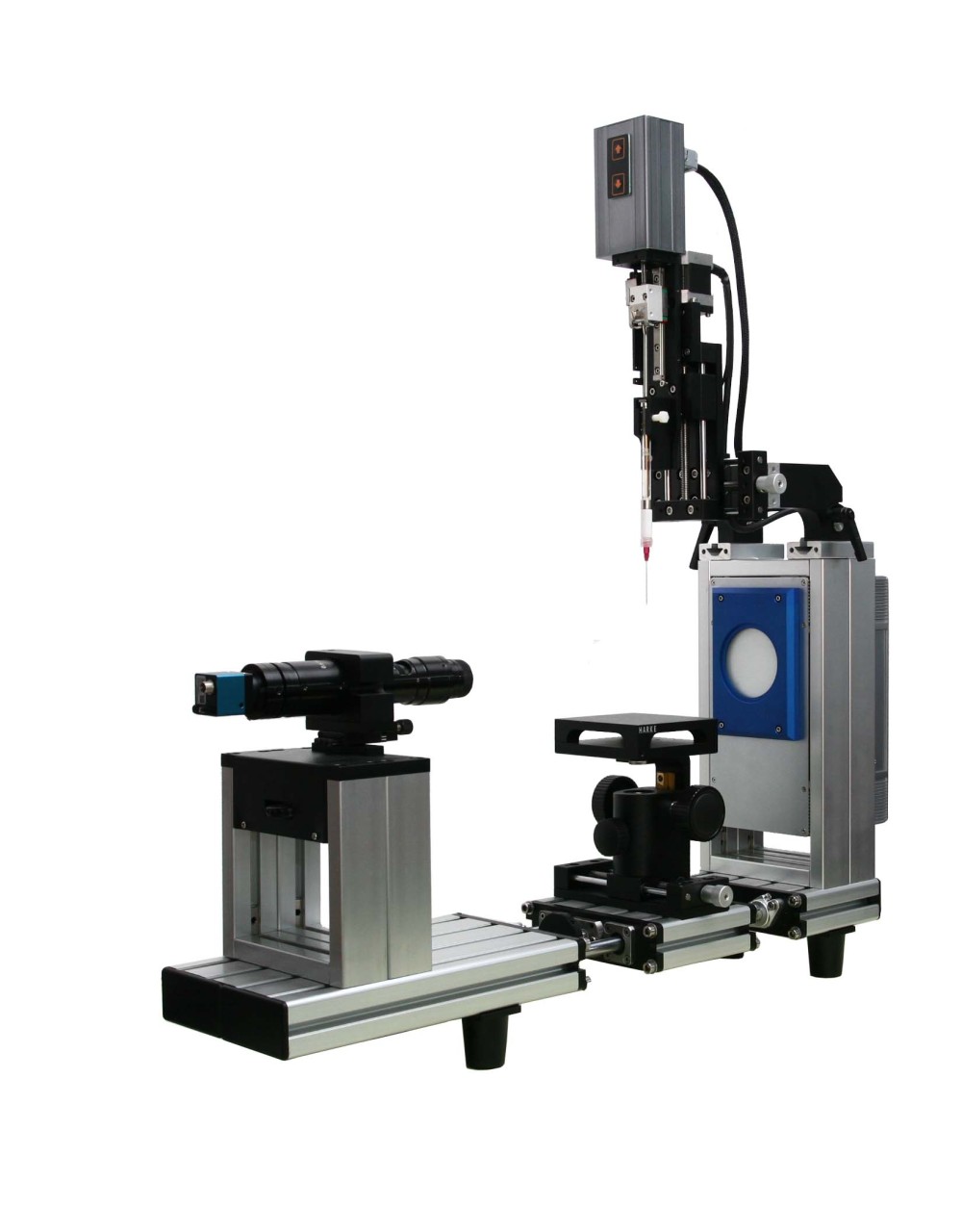

仪器简介：

本仪器由图像采集部分、工作台部分、光源部分、计算机软件控制检测部分及支撑框架组成。

图像采集部分：主要作用是将液体滴到固体上形成的轮廓图像采集到计算机中。该部分的结构总成可以实现采集系统上下移动、前后移动、仰俯转动。通过上述调节可以使图像达到最清晰状态。

工作台部分：固体试样置于工作台面上，座滴法在液体滴上后可以直接采集图像进行接触角测定。

光源部分：提供图像采集部分的亮度调节。不同测试场合需要不同的光亮度来满足采集部分的测试需要。

计算机软件部分：在计算机中装备有哈科自主产权的接触角测试软件。内容丰富，测试项目繁多。界面清晰，操作简单易懂。包含接触角测定、实时测量曲线结果、录像等内容。数据保存、打印、导出、曲线生成等功能齐全。

支撑框架部分：将以上部分整合形成一台完整的接触角测定仪。地脚4点水平调节组合，调节迅速方便。底面优质航空铝材固定。

(三).主要技术指标：

l接触角测量范围：0-180°

l接触角测量精度：±0.1°

l接触角分析方法： 圆环法 基线圆环法

l接触角图像处理方式：手动处理 自动处理

l0.75X-4.5X连续变倍精密级显微镜（变倍不变焦）

l数码CMOS摄像机

l录像/回播

l瞬间截图、按设定时间间隔截图

l录像任意电影单张导出

l工作台面尺寸：100mm×100mm

l进样器移动：上下50mm 左吗右60mm

l显微镜移动：前后10mm

l仪器外形尺寸160mm（宽）×880mm（长）×720mm（高）
