仪器简介：

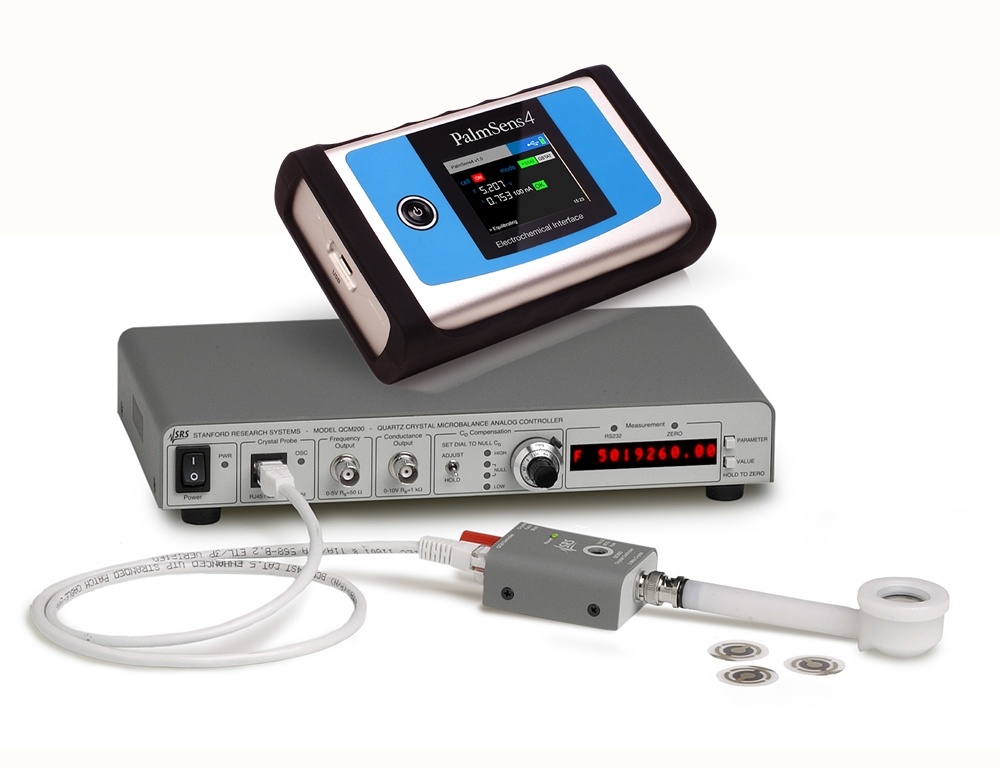

电化学石英晶体微天平-EQCM：由QCM200高灵敏度石英晶体微天平与PalmSens4电化学工作站联用构成，在进行电化学测量的同时能够得到质量方面的信息，主要应用于电化学合成、电化学沉积与溶解、电解表面吸附与解吸、电极界面修饰膜等。除了能够检测电极表面纳克级的质量变化外，还能同时测定电极表面电流、电量、阻抗和质量随电位的变化情况。

同时，QCM200也可单独使用。

技术参数：

晶振频率：5MHz；

频率分辨率：0.01Hz；

门时间：0.1秒、1秒、10秒；

质量分辨率：0.177ng/cm2;

电阻范围：0～5000 Ohm；

频率测量

频率显示

分辨率： 0.01 Hz (10 second gate)，对应质量分辨率：0.177 ng/cm2

0.1 Hz (1 second gate)

1.0 Hz (0.1 second gate

门时间： 0.1 s， 1 s， 10 s， 可由用户选择

测量(内部时间基准)

稳定度： <2×10^-9 艾伦方差(典型)

精度： ±1.5 ppm

模拟输出

Δf 输出： ±10V 全量程(20-bit)

范围： ±200 kHz， ±100 kHz， ±50 kHz， ±20 kHz， ±10 kHz， ±5 kHz， ±2 kHz

频率输出

频率： 5 MHz (额定)

电平信号： TTL (方波)

源阻抗： 50Ω

外部时间基准输入

频率： 10MHz

电平： 1 Vpp (额定)

电阻测量

电阻显示

范围： 0 - 5000

分辨率： 5 digits:

0.001 for R < 100

0.01 for 100 ≤R< 1000

0.1 for 1000 ≤R< 5000

电导输出(Vc)

电阻 R= 10，000 x (10^Vc/5)-75

电阻范围： 0 - 5000Ω

电压范围： 0 - 10.625 VDC， 对数刻度

阻抗： 1 kΩ

电容补偿

范围： 10 pF - 40 pF (20 pF 额定)

限度： 0.01 pF

主要特点：

测量频率和电阻

模拟输出到恒电位仪

读取高负载石英晶体（max 5MHz）

变压器绝缘石英晶体

并联电容补偿

外部10MHz输入

Windows操作系统软件
