别克平滑度仪

Frank--- PTI百年品牌

1919年，德国Frank公司成立

1995年，德国PTI公司成立

1999年，德国PTI合并Frank

2008年，更名为Frank--- PTI

2012年，Frank--- PTI被1897年成立的瑞典Elof Hansson合并

用于纸和纸板别克平滑度测试

版本：

设备重要特征

3 个真空体积可供选择（1/1， 1/10， and 1/20）

内置的自重10 kg砝码，确保精确的测试压力

3个版本可选用:

• 标准型，带一个测量头 – 底部测量

• 反转型，带一个测量头 – 顶部测量

• 双侧头版本：可同时进行顶部和底部的测试

产品描述：

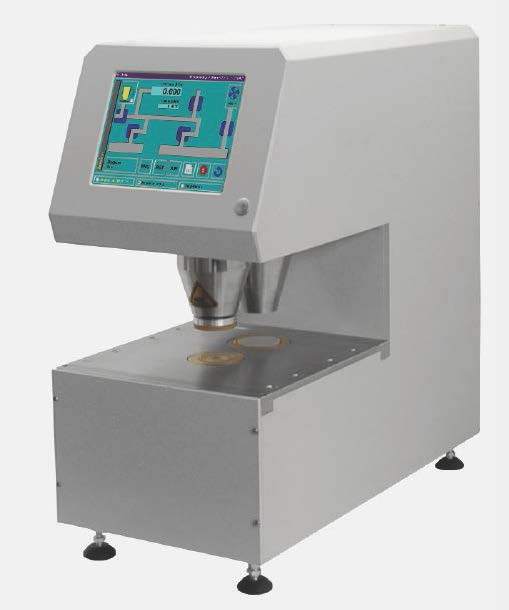

别克平滑度仪采用特殊的ModularLine 外形设计，用户友好的触摸屏和FRANK-PTI连接作为标准配置，提供独特的高精度别克平滑度测试技术。它包含气动测量气缸、高精度传感器，带真空室的真空泵。气缸采用玻璃板和橡胶板平面密封。为了避免触摸屏的磨损，在仪器上设有独立的测

试按键供使用。ModularLine平滑度测试仪既可以作为独立的实验室仪器使用，也可作为ModularLine自动测试线模块；提供**的测试结果，也可扩展测试面积在合理对的时间内对非常平滑的样品进行测试。自动预测只需10s。环形玻璃板：有效面积（10±0.5）cm2，试验面经精密磨光，不应有划痕和裂纹并保持清洁。

试样夹紧装置：重砣用于试样上的压力为（100±1）kPa压板：直径为45mm表面平整圆板，以固定压力与试样相接触。

胶垫：直径不小于45 mm圆形，厚度为（4±0.2）mm，最大厚度变化为±0.5 mm，硬度为（45±5）IRHD，复原弹性至少为60%。

测试描述：

放入测试样品，按下Start启动键后，测量气缸放下，气缸本身的重量将样品固定在橡胶板和玻璃砧之间。真空泵在系统内部形成50.66 kPa的真空。仪器测试从环境压力到达精确的48.00或者29.33 kPa压力压差所需要的时间。接着气缸返回到起始位置。测试的时间以Bekk秒显示在触摸屏上。对于非常平滑的材料的测试，测试体积能降低到1/10或者1/20，相应缩短测试时间，接着实际测试值自动计算并显示在屏幕上。

服务菜单

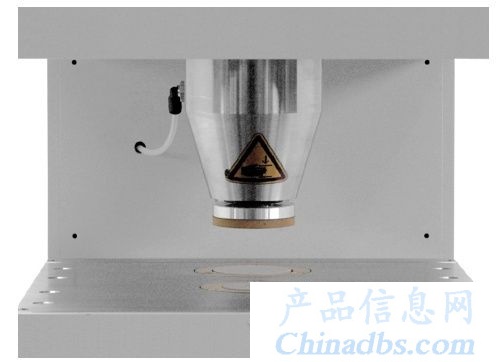

测量区域

技术参数

设备

• 内置5.1寸大尺寸彩色触摸屏进行显示和操作

• 测试面积：（10±0.5）cm2

• 测量量程：0 - 99，000 s

• 测试精度：± 0.01 s

• 10s后显示预测值

• 真空容积：

  1/1 [（380±1）ml ]，1/10 [（38±1）ml ]，1/20 [（19±1）ml ]可供选择，可抽真空至53.35 kPa，并保持密封。

  气密性检查需满足如下要求：

  1/1 (380 ml) 体积 ZUI 大不超过0.13 kPa / 6 min

  1/10 (38 ml) 体积 ZUI 大不超过0.13 kPa / 6 min

  1/20 (19 ml) 体积 ZUI大不超过0.13 kPa / 6 min

• 真空压力开关，测定时工作范围应为：50.66

  kPa，48.00 kPa，29.33 kPa

• 连接管路空气阻力(50.66 - 29.33 kPa)≤2 s

• 可使用一组专用的空气截流阀对空气流速进行校正，考虑实际大气压对空气流速的影响

• 带统计分析功能，提供平均值、ZUI大、ZUI小和标准偏差值

• 提供RS232，USB，LPT和Ethernet标准端口用于数据输出和软件加载升级

• 提供鼠标和键盘连接端口，可通过鼠标和键盘进行操作，连接外部显示器进行显示
