石墨烯/二维材料电学性质非接触快速测量系统

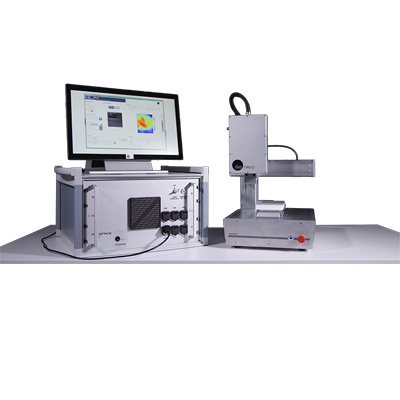

西班牙Das Nano成立于2012年，是一家提供高安全级别打印设备，太赫兹无损检测设备以及个人身份安全验证设备的高科技公司。ONYX是其在全球范围内推出的一款针对石墨烯、半导体薄膜和其他二维材料大面积太赫兹无损表征的测量设备。ONYX采用先进的脉冲太赫兹时域光谱专利技术，实现了从科研及到工业级的大面积石墨烯及二维材料的无损和高分辨，快速的电学性质测量，为石墨烯和二维材料科研和产业化研究提供了强大的支持。

与传统四探针测量法相比，ONYX无损测量样品质量空间分布

与拉曼，AFM，SEM相比，ONYX能够快速表征超大面积样品

背景介绍

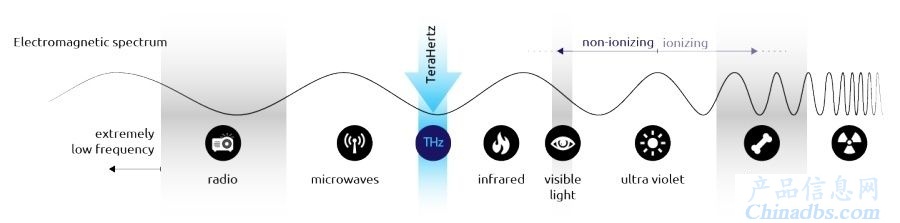

太赫兹辐射( T射线)通常指的是频率在0. 1～10THz、波长在30μm-3mm之间的电磁波，其波段在微波和红外之间，属于远红外和亚毫米波范畴。该频段是宏观经典理论向微观量子理论的过度区，也是电子学向光子学的过渡区。在20世纪80年代中期以前，由于缺乏有效的产生方法和探测手段，科学家对于该波段电磁辐射性质的了解和研究非常有限，在相当长的一段时期，很少有人问津。电磁波谱中的这一波段(如下图) ，以至于形成远红外和亚毫米波空白区，也就是太赫兹空白区（THz gap）。

太赫兹波段显著的特点是能够穿透大多数介电材料（如塑料、陶瓷、药品、绝缘体、纺织品或木材），这为无损检测（NDT）开辟了一个可能的新世界。同时，许多材料在太赫兹频率上呈现出可识别的频率指纹特性，使得太赫兹波段能够实现对许多材料的定性和定量研究。太赫兹波的这两个特性结合在一起，使其成为一种全新的材料研究手段。而且其光子能量低，不会引起电离，可以做到真正的无损检测。

ONYX工作原理

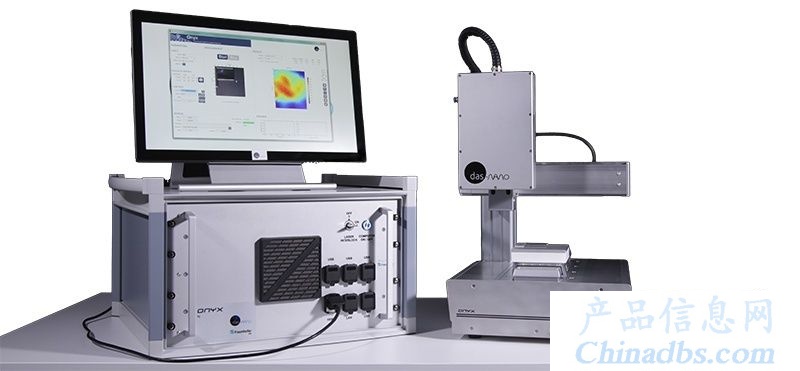

ONYX是一套实现石墨烯、半导体薄膜和其他二维材料全面积无损表征的测量系统，能够满足测试面积从科研级（mm²）到晶元级（cm²）以及工业级（m²）的不同要求。与其他大面积样品的测量方法（如四探针法）相比，ONYX能够直观得到样品导电性能的空间分布。与拉曼、扫描电镜和透射电镜等微观方法相比，微米级的空间分辨率能够实现对大面积样品的快速表征。

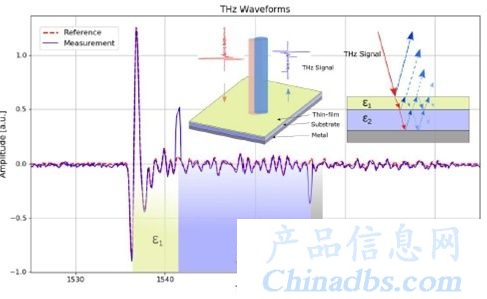

ONYX采用先进的脉冲太赫兹时域光谱THz-TDS技术，产生皮秒量级的短脉太赫兹冲辐射。穿透性极强的太赫兹辐射穿透进样品达到各个界面，均会产生一个小反射波可以被探测器捕获，获得太赫兹脉冲的电场强度的时域波形。对太赫兹时域波形进行傅里叶变换，就可以得到太赫兹脉冲的频谱。分别测量通过试样前后(或直接从试样激发的)太赫兹脉冲波形，并对其频谱进行分析和处理，就可获得被测样品介电常数，吸收吸收以及载流子浓度等物理信息。再利用步进电机完成其扫描成像，得到其二维的电学测量结果。

ONYX主要参数及特点

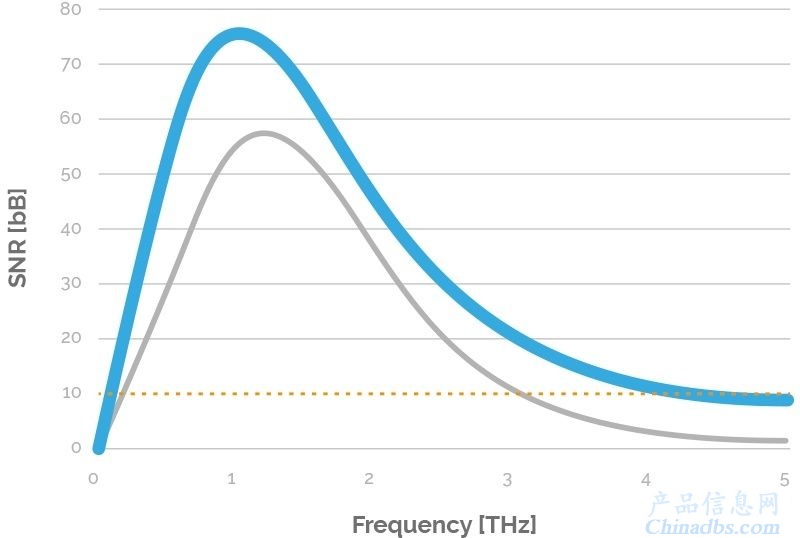

图1  太赫兹光谱范围及信噪比

ONYX主要功能

ONYX应用方向

ONYX测试数据

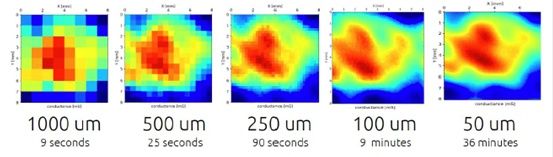

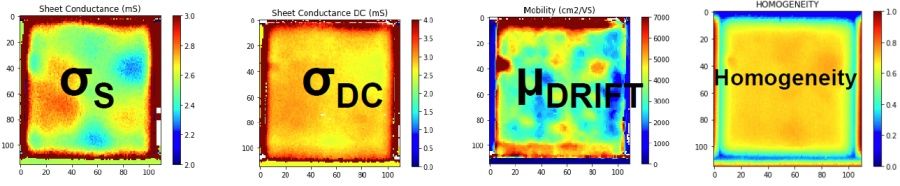

1. 10x10mm CVD制备的石墨烯在不同分辨率下的电导率结果

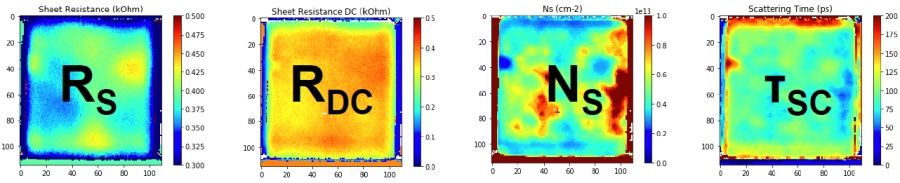

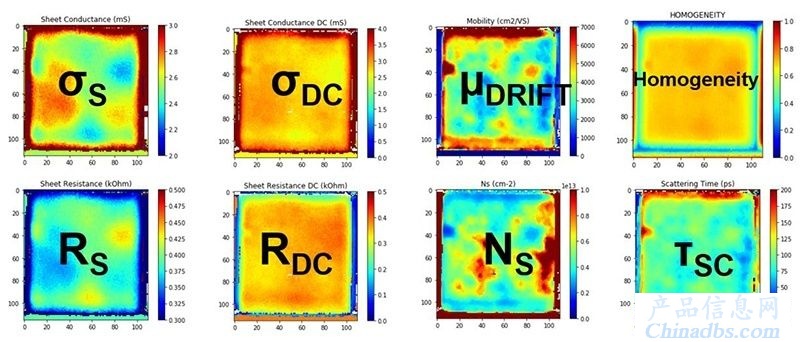

2.10 x10mm CVD制备的石墨烯不同电学参数测量结果

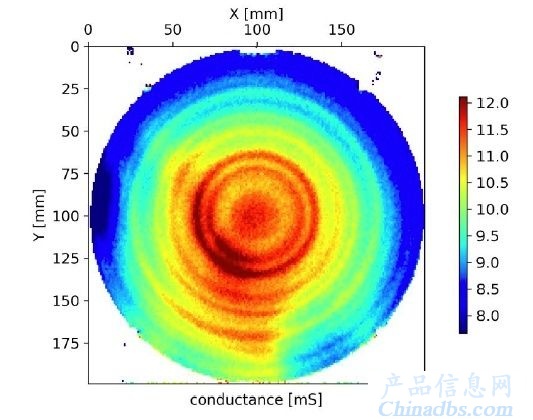

3.利用ONYX测量ALD沉积在硅基底上的TiN电导率测量结果
