Monch 4107是一个用于STEM，可以实现好的信噪比和高的光谱分辨率阴极发光检测器。它可以帮助研究人员实现对单个纳米粒子，量子点或原子缺陷测量进行超高分辨率的图像和高光谱图谱的检测。

当您使用STEM进行阴极荧光光谱的探测，能够最短的时间内达到所需的信噪比是至关重要的，这样您才可以在短时间内测试更多的样品。Attolight 采用创新技术，在与样品毫米级的间距范围内，实现了大面积区域宽立体角高效率收集光子，而且仅仅只需利用STEM上的一个扩展孔。

Attolight M?nch 4107强大而高效。首先，反射镜经过精心设计，获得****的曲率半径和小型化水平；它可以适应在市场上大多数校正的STEM设备，同时保持足够的刚度和3个自由度，允许完成亚毫米级的调整。其次，Monch 4107 直接收集样品的阴极发光并耦合到光纤内，保证信号到达光谱仪的强度。最后，一个超快EMCCD相机测量信号并实现高的光谱分辨率，高光谱扫描能在几秒钟内完成。数据可以直接通过其他技术(EELS， EDS)的软件采集且并行显示。

Monch 4107并非插件。这是一个从事电子显微镜和光学和光谱学多年的专业知识公司提供的解决方案。Attolight将用于阴极荧光SEM分析系统研发中的设计、制造技术推广到STEM设备。

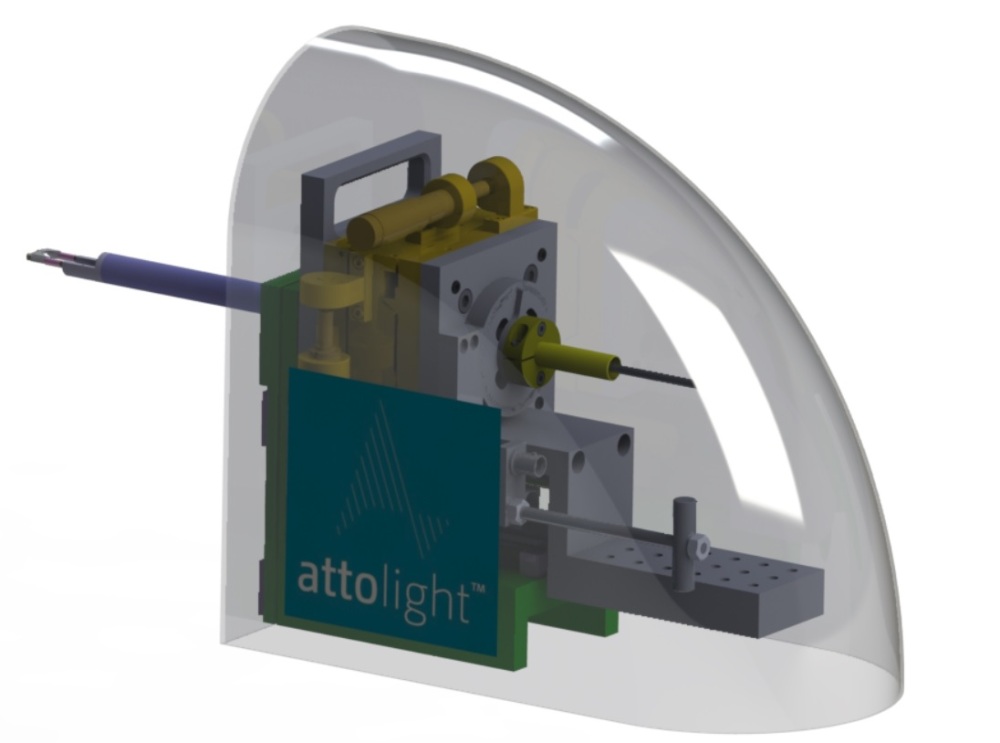

Monch 4107包含3自由度快速校准荧光收集反射镜，光纤耦合高分辨率光谱仪，用于快速高光谱采集的scientific级高速相机，以及具有扫描模块STEM杆。

产品参数：

测试模式：

阴极荧光高光谱mapping.

光学部分:

• 专利反光镜

• 光纤耦合器

• 光谱收集范围 200 -1700 nm

• 信号经过光纤解耦合器实现无需校准

• 各光学部件数值孔径相互匹配，光强损失减到最小

• 收集的阴极荧光信号可以耦合到用户自己的光学设备里 (例如干涉仪、光源注入器等)

• 用户可根据需求快速更换传导光纤

探测器部分：

• 采用3光栅塔台双出口的色散分光计(光栅在下订单时由客户选择)

• 可选取高速EMCCD 相机用于探测UV-Vis波段；或者高速 CCD 相机用于探测UV-NIR波段InGaAs线阵列探测器用于NIR (可选项)

微定位系统：

• 3自由度收集镜实现样品任意位置的  信号收集行程: ±150 (Z)， 3 mm (X)， 100 mm (Y)

• 最小步长：500 nm

• 触碰提示避免损伤极靴

• 可重复性(整个行程内): 500 nm

系统控制：

• 4通道扫描卡：一个用于额外的单通道探测器，2个用于控制STEMXY轴扫描，一个用于控制STEM电子束

• ****的检测速度：900Hz (128

  *128 mapping 仅需18s)

• 控制软件兼容Win7

• 可以使用Gatan Digital Micrograph软件进行数据采集和图形化

安装要求：

• 极靴和样品台之间有2mm以上的空间

(上下两个极靴之间大于4mm)

• 样品与载物架之间间隙小于300

μm

主要特点：

• 从激发发光到探测，光的传输损失小

• 恒定光谱分辨率，无需损失强度。

• 3轴亚微米级电动反光镜——只为样品采集任意位置发光

• 精密设计，配置于极靴与样品之间 2 mm的间隙。

• 配置超快相机及高精度扫描单元的收集镜，可在数毫秒瞬间实现紫外可见近红外高光谱成像

• 与STEM其他技术完全兼容 (HAADF， BF， diffraction， EELS (插入式探测器)，EDS， Tomography (可伸缩探测器)

• 与Gatan Digital Micrograph软件兼容

应用领域：

• 先进材料性质研究，如：

氮化物半导体 (GaN， InGaN， AlGaN...);

III-V族半导体(GaP，InP，GaAs...);

II-VI族半导体(CdTe，ZnO...)

• 宽禁带材料(diamond， AlN， BN)

• 检测复合材料的成分的不均一性

(例如：InGaN材料中In富集)

• 材料微纳结构或异质结构形貌相关联的光学特性

• 缺陷表征(空位， 线位错，堆垛层错...)

• 表面等离子体激元学

Monch 4107有一个坚实的出版记录，其中有关于纳米等离子激元，量子纳米光学，单个量子阱的实时阴极发光探测，非线性学探测等报道。
