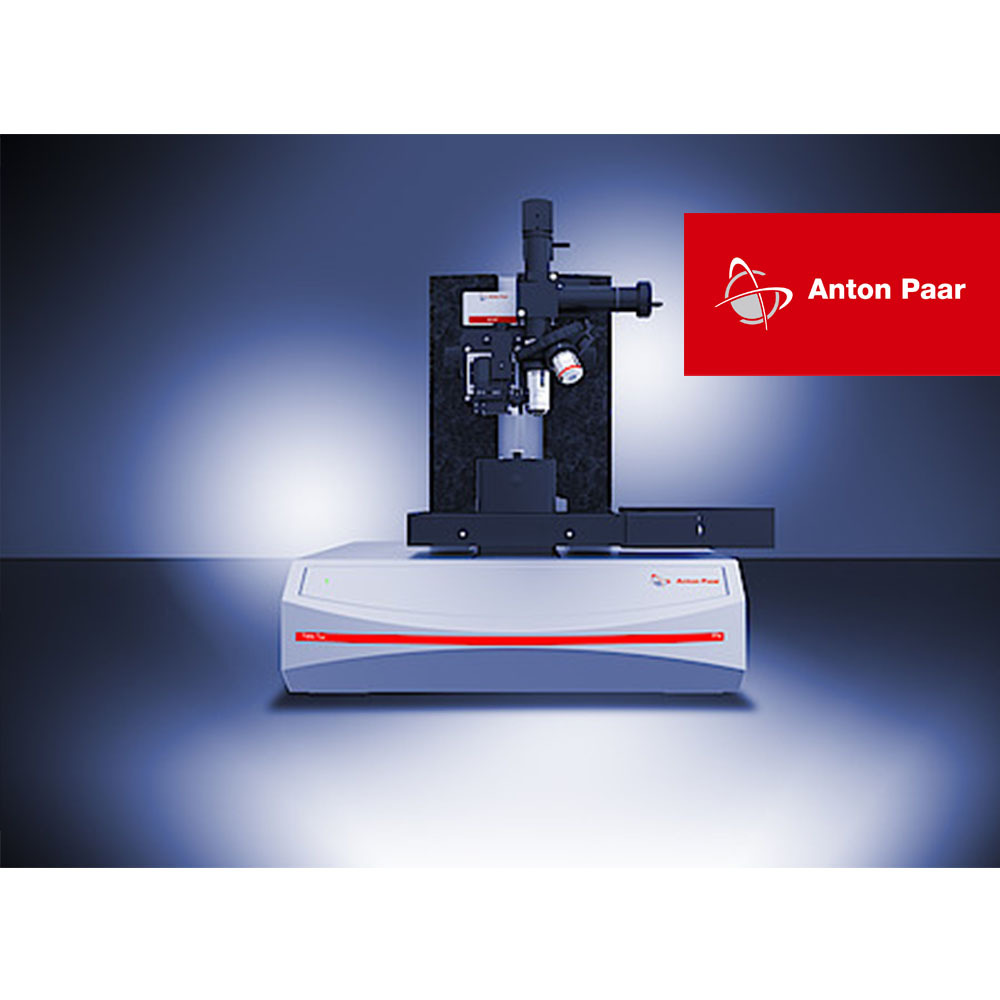

纳米摩擦计 (NTR3)是用于表征众多表面在低接触时的摩擦特性的独特仪器。该系统使用弹性的双悬臂梁和高精度电容传感器，可以精确且极线性地测量出法向和切向力。纳米摩擦计结合了原子力显微镜 (AFM) 的精度与销盘滑动磨损试验装置的稳定性、坚固性和使用简易性。NTR3 进一步扩展了销盘滑动磨损试验装置的应用范围，能够在几 μN 力和几百微米的位移范围内测量。总之，NTR 创造了纳米和微米摩擦测量的新范围。
主要特点
技术特点
其他功能
附着力测量
光学视频显微镜或 AFM
X 和 Y 向载物台
温度和相对
湿度传感器
连续的磨损深度测量
专用的样品支架
技术指标
| 法向力和摩擦力 - 双悬臂梁 |
|---|
| 标准 (ST) | 高载荷 (HL) | 高精度 (HR) |
|---|
| 最大载荷 [mN] | 100 | 1000 | 10 |
|---|
| 最小载荷 [μN] | 50 | 500 | 5 |
|---|
| 载荷精度 [μN] | 0.03 | 3 | 0.003 |
|---|
| 本底噪音 [μN]* | 1 | 10 | 0.1 |
|---|
| * 本底噪音值取决于环境条件 |
|---|
| 法向力测量： | 独立的高精度电容传感器 |
|---|
| 摩擦力测量： | 独立的高精度电容传感器 |
|---|
| 旋转模块 |
|---|
| 转速： | 1 rpm 到 200 rpm（盘滑动磨损试验装置） |
|---|
| 磨痕半径： | 30 μm 到 20 mm（盘滑动磨损试验装置） |
|---|
| 磨痕半径精度： | 3 μm（盘滑动磨损试验装置） |
|---|
| 往复角： | ±10° 到 ±150 ° |
|---|
| 可从旋转模块逆向转变成线性往复模块 |
|---|
| 线性往复模块 |
|---|
| 划频： | 0.01 Hz - 10 Hz（线性摩擦计） |
|---|
| 行程长度： | 最大 2 mm（线性摩擦计） |
|---|
| 行程长度精度： | 250 nm（线性摩擦计） |
|---|
| 可从线性往复模块逆向转变成旋转模块 |
|---|
