仪器简介：

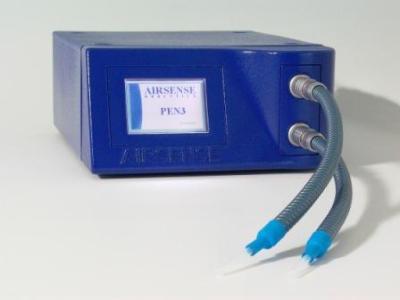

电子鼻是模仿人的嗅觉系统，利用气体传感器阵列的响应图案来识别气味的电子系统，是20世纪后期兴起的全新的气体分析技术。德国AIRSENSE是开发商业化电子鼻的公司，其PEN系列电子鼻为全世界众多的气味研究者提供了新的解决方案。PEN 3.5是AIRSENSE公司研发的便携式常态气味分析仪，其在环境恶臭污染和环境有机气体分析方面已经有了广泛的应用。

PEN 3.5的组成

PEN 3.5主要由取样操作器即气路流量控制系统、气体传感器阵列和信号处理系统三种功能器件组成。取样操作器相当于人的鼻子、传感器阵列相当于嗅觉感受细胞、信号处理系统相当于人的大脑。

取样操作器 即气路流量控制系统是依靠AIRSENSE多年的气体流量控制经验开发的专利技术，主要部件是自动进样泵和流量控制器。它保证了在各种复杂的情况下电子鼻内部气流的稳定，使电子鼻实现了在实验室、在线控制、开放环境等各种复杂状况下正常使用，起着类似于人的鼻子的作用。

气体传感器阵列 PEN 3.5电子鼻采用十个不同的金属氧化物传感器作为传感器阵列，这是电子鼻硬件的核心部分。AIRSENSE公司是传感器生产厂家之一，经过多年的实践总结，决定使用十个不同的金属氧化物传感器作为传感器阵列。

信号处理系统 AIRSENSE开发的Winmuster软件具有K-NN（欧氏距离、玛式距离）、DFA 判别函数分析、PCA主成分分析、LDA线性判别分析、PLS偏 小二乘法、BP-ANN神经元网络等流行算法。

技术参数：

? 传感器排列：10 个单个紧凑的传感器，具有不同的金属氧化物

? 传感器管：体积 1.8 毫升，温度 110 度，不锈钢体

? 传感器反应时间：通常小于 1 秒

? 测量循环时间：依据使用情况。通常是 1 分钟（20 秒检测，40 秒恢复时间）

? 样品进样：加热管，特殊的流体连接器

? 进样流量：10 毫升/分钟----400 毫升/分钟，内置流量控制和采样系统

? 采样系统：2 个内置泵（采样和零气）

? 零气：洁净空气，木炭过滤器过滤后的气体或者零气发生器发生的气体

? 显示：主机含宽大液晶屏显示试验过程，也可接电脑进行操作显示

? 计算机接口：USB 接口或者 RS232 接口（选择）

? 电信号接口：TTL 和数字信号接口，可同其他外置的装置进行数据沟通。

? 操作温度：通常 0-40 度

? 操作湿度：相对湿度 5%-95% ，无冷凝

? 电源： 30W，110—230V，可选择 12VDC

? 重量：2.3 千克

? 模板稳定性：1 年内自动化解

? 精度： 对于气体和有机溶剂为 LOD 0.1---5PPM；H2S 为 0.1PPM， 苯：1PPM

? 软件：WIN 数据采集和分析。WIN XP 等系统

? 尺寸：255*190*92

? 安全级别：IEC 61010-1

? 保质： 1 年

主要特点：

PEN 3.5的应用方向

? 与恶臭污染的嗅觉测试法建立相关性，以期开发恶臭污染的仪器检测方法。

? 对污水处理厂和垃圾填埋场的恶臭气体进行在线实时监控。

? 对突发性恶臭污染事故进行现场快速分析，评估危害程度，划定污染界限。

? 对生物过滤法污水过程进行监控和评价。

? 天然气泄漏分析。

? 大气中有机气体的分析。

? 化肥厂挥发性气体的管理。

PEN 3.5的特点

? 稳定，对于新兴的检测技术，良好的稳定性和实用性是仪器的基础

? 小巧、便携、高效，这一点对环境监测至关重要特别是野外现场检测

? 检测限底，可达到ppb级，如果外接EDU吸附浓缩装置检测限可达ppt级

? 分析时间快，一次循环分析时间不超过1分钟，这得益于PEN 3.5所使用的传感器的耐受温度达500℃，可以使吸附在传感器上的分子迅速脱除，这也有助于提高传感器的使用寿命

? 现场在线进样，方便进行污染源监控

? 常态分析（常态进样、空气作为背景气），这是与人类的嗅觉建立相关性的基础

? 可直接接浓度富集装置和气质联用仪，方便开发仪器联用检测技术

? 自动化程度高，自动调整检测范围（自动稀释样品功能）、自动校正功能、自动浓缩富集功能。
