PENDOTECH 压力监测系统

订货号19406-03

系统构成：

1. PressureMAT 监视器

2. 一次性压力传感器

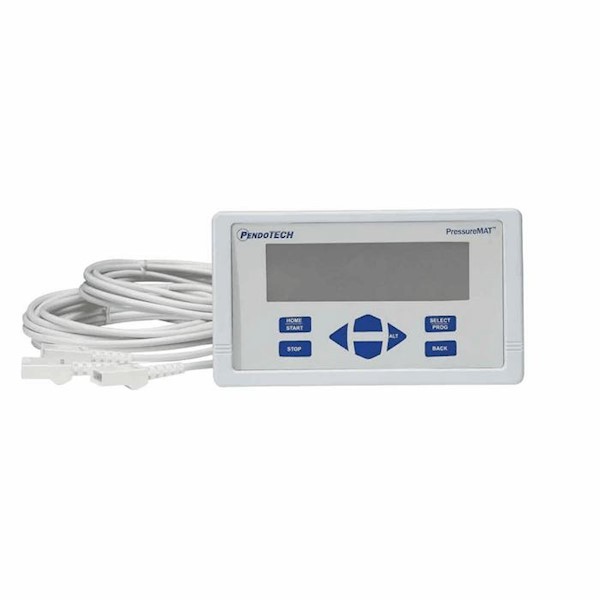

1.PressureMAT™ 监视器

– 数据输出功能适用于PC 或控制系统– 用户可配置的最小/最大警报设定值PressureMAT 在一个简单的控制箱内将压力控制器、数据记录仪、警报器和变送器组合在一起。设计用于与一次性使用内嵌式压力传感器搭配使用。每个通道可在每秒读取压力读数一次。在易读LCD 上显示过程压力。使用单个按钮即可将系统轻松地校准到零位。PressureMAT 还可通过4 - 20 mA 信号发送输出，或可通过WinWedge 或超级终端软件进行RS-232 数据传送，适用于常规PC 应用场合，如PressureMAT 数据采集软件或Excel®

2. 一次性使用压力传感器

– 是市场中现有不锈钢传感器的经济替代品– 传感器价格实惠，适用于一次性使用系统，且可重复使用

传感器可用于测量静态和动态过程压力，是一种适用于需要灭菌的一性使用系统的组件，同时可减少故障时间。传感器配有内部流量传感器，无盲管段和流路障碍。所有压力传感器均使用经 FDA 认可和 ISO13485 认证的设施制成；使用 ISO Class 8（以前的 100，000 种）净化室内的材料制成。传感器由符合 USP Class VI 的聚碳酸酯或耐腐蚀的聚砜制成。两种材料均经过伽玛射线稳定照射处理。在制造过程中，传感器均进行 100% 精度测试和泄漏测试。将传感器

与带有 3.6-m 长可重复使用电缆的 PressureMAT 监视器连接。传感器可在高达 5.3 bar 的最大压力下使用。

过程量程传感器可作为倒刺接头直接与管线连接，用于1?4"、3?8"、1?2" 和3?4" 或1" 的软管倒刺（请咨询您当地的经销商）。小量程传感器可用于鲁尔接头，通过使用1?4" 或3?8" 倒刺转接头三，可将传感器与带有鲁尔转接头的流体管线直接或间接相连。两种连接设置均已进行精度测试。

选配三通接头

19406-34 转接头三通，1/4" 倒刺x 1/4" 倒刺x 公头鲁尔接头，聚碳酸酯；适用于19406-22 和-3219406-36 转接头三通，3/8" 倒刺x 3/8" 倒刺x 公头鲁尔接头，聚碳酸酯；适用于19406-22 和-3219406-35 转接头三通，1/2" 倒刺x 1/2" 倒刺x 公头鲁尔接头，聚碳酸酯；适用于19406-22 和-32
