南京麒麟高频红外全能元素分析仪

QL-HW2000BA型高频红外碳硫全能元素分析仪是QL-HW2000B与QL-BS1000G组合配套能快速、准确检测铁合金、不锈钢、碳钢、合金钢、铸铁、球铁、有色金属、稀土金属、水泥、矿石、焦炭、铁矿、无机物有机物、有色金属等及其它材料中多种元素的质量分数。

南京麒麟高频红外全能元素分析仪主要特点：

QL-HW2000B型高频红外碳硫分析仪--采用有双CPU处理系统；高精度采集系统，每秒可达四次；工业级模块电源，抗干扰能力强；铂金红外光源，光能源充足；采用航空电机调制光源信号，信号稳定；镀金检测气室，光吸附少；可增双碳红外检测池，自动切换。

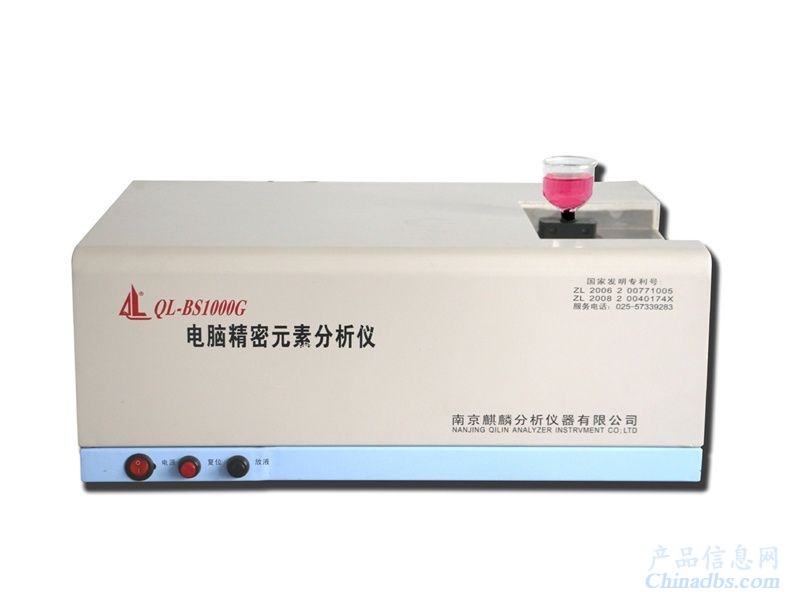

QL-BS1000G型多元素分析仪--采用计算机和单片机技术实现程序控制和数据处理。能快速、准确地测出钢铁和有色金属中多种元素的质量分数，自动化程度高，定量加液准确可靠，试剂量少等特点，提高了分析的准确度和精密度，能直接显示质量分数并打印；衍射光栅数码电机波长可调光学系统，提高了波长调整的步进精度，可以达到优于1nm的水平。

南京麒麟高频红外全能元素分析仪主要技术参数：

1、应用范围：黑色金属、有色金属、合金、碳化物、非金属、有机物、矿物质、煤（焦炭）、催化剂等原材料中的元素质量分数。

2、测量范围：（因该仪器可检测的元素较多，现以钢中的C、S、Mn、P、Si、Cr、Ni等常见元素为例）

碳：0.0001%- 99.999%、 硫: 0.0001%-99.999% 、锰0.10～65.00％、硅0.10～75.00％、磷0.005～1.80％、铬0.01～65.0％、钼0.101～6.00％、镁0.010～0.100％、镍0.010～30.0％、稀土0.01～0.100％、…… 如改变测试条件，该范围可相应扩大。

3、分析精度：碳RSD ≤0.5% 硫RSD ≤1.0% 灵敏度(最小读数) 0.1ppm

4、分析时间：25-60秒（可调）一般在35秒左右。

5、分析标准：碳、硫均符合GB/T20123-2006/ISO15350:2000标准

6、电子天平：称量范围：0-120g 读数精度：0.0001g

7、高 频 炉：功率：2.5KVA 频率：18～20MHz

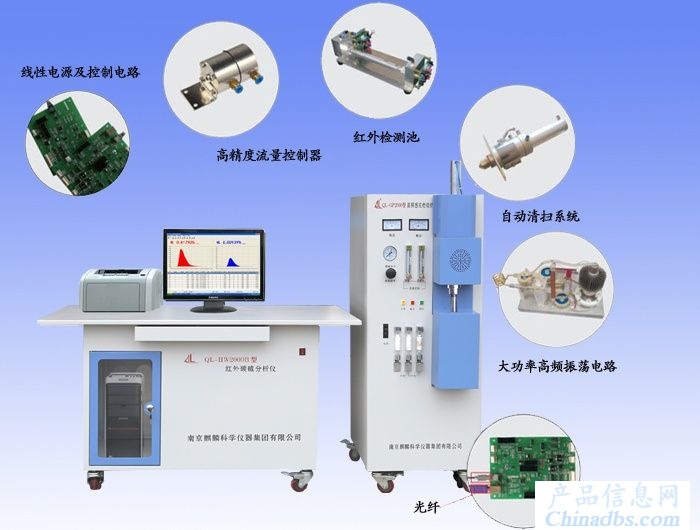

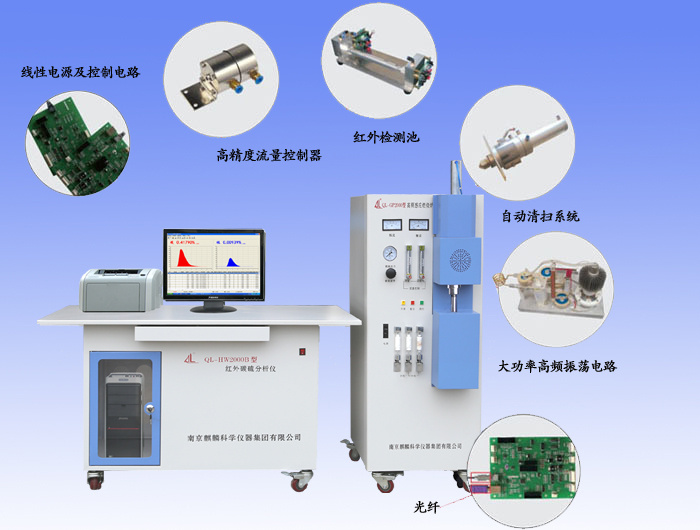

南京麒麟高频红外碳硫分析仪主要特点：

1、高频炉采用射频升温技术，保证了每次燃烧的一致性，确保了测试的稳定性；

2、拥有德系的碳硫分析技术，采用高性能窄带滤光片，避免了高碳对硫的干扰；

3、进口的高精度红外热释电探测器，确保了高碳和超低碳测量的精密度和准确度；

4、红外碳硫吸收装置采用瑞士进口的航空同步电机，可确保10万小时连续使用无故障；

5、军工级主板设计和模块化应用，结合温度压力流量补偿技术，确保分析结果的一致性；

6、高精度流量控制和10万次打开无故障的台湾亚德客电磁阀应用，确保气路的可靠运行。

南京麒麟高频红外碳硫分析仪工作原理：

1、CO2、SO2气体分子在红外光波段，具有选择性吸收谱图功能

CO2、SO2等极性分子具有电偶极矩，因而具有振动和转动等结构。

按量子力学分成分裂的能级，可与入射的特征波长红外光耦合产生吸收。

气体分子在红外光波段，具有选择性吸收谱图，当特定波长的红外光通过CO2或SO2气体后，能产生强烈的光吸收。

2、探测器将光信号转换为电信号

当探测器工作在线性区域内，选定某一特定波长并且确定了分析池（吸收池）长度。

测量光强能换算出混合气体中被测气体的浓度，这就是红外吸收法能定量测量气体浓度的基本原理。

本仪器选定的测量波长：CO2为4.26um，SO2为7.4um。

3、检测到的是与CO2、SO2浓度相对应的光强，经一定处理积分反演成为碳硫元素的百分含量

分析室包括微型红外光源，反光镜，调制电机，吸收池，滤光片和探测器。

微型红外光源用电加热到800℃产生红外光，经吸收池被CO2、SO2吸收后再经过窄带滤光片，滤去除上述波长外的其他 光辐射的能量，入射到探测器上。

探测器上检测到的是与CO2、SO2浓度相对应的光强，经过探测器光电转化为电信号，再经微机进行归一化定标处理，积分反演成为碳硫元素的百分含量。在光源与吸收池之间放有调制马达，把光信号调制成64Hz的交变辐射信号。探测器输出的中心频率为64Hz。

由热释电器件转化为电信号经前置放大和后级放大后通过数模转换进入微机，在微机中经线性化运算使之转换成与CO2、SO2含量成比例的数值。

南京麒麟科学仪器集团有限公司荣誉资质

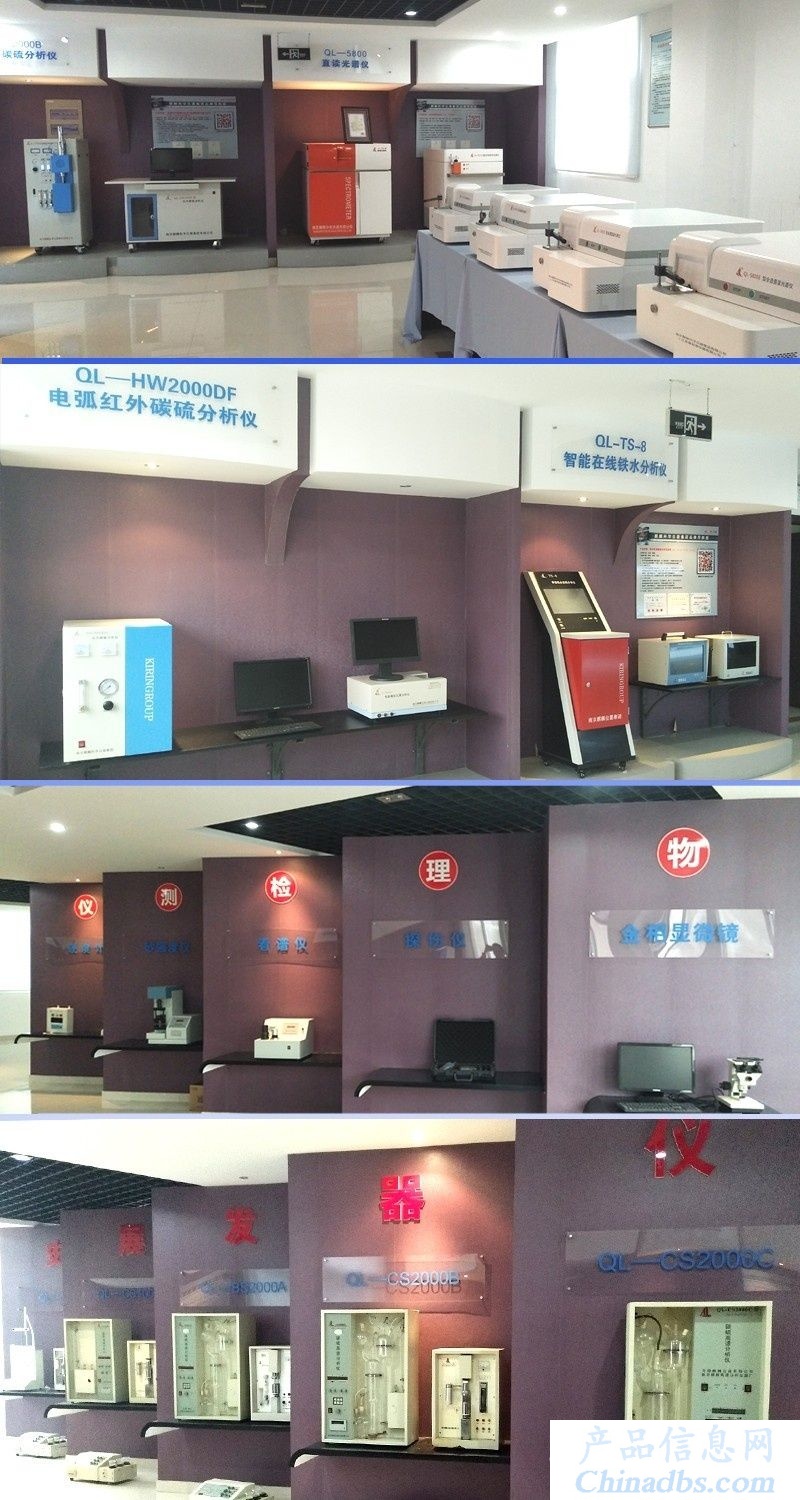

南京麒麟科学仪器集团有限公司陈列室

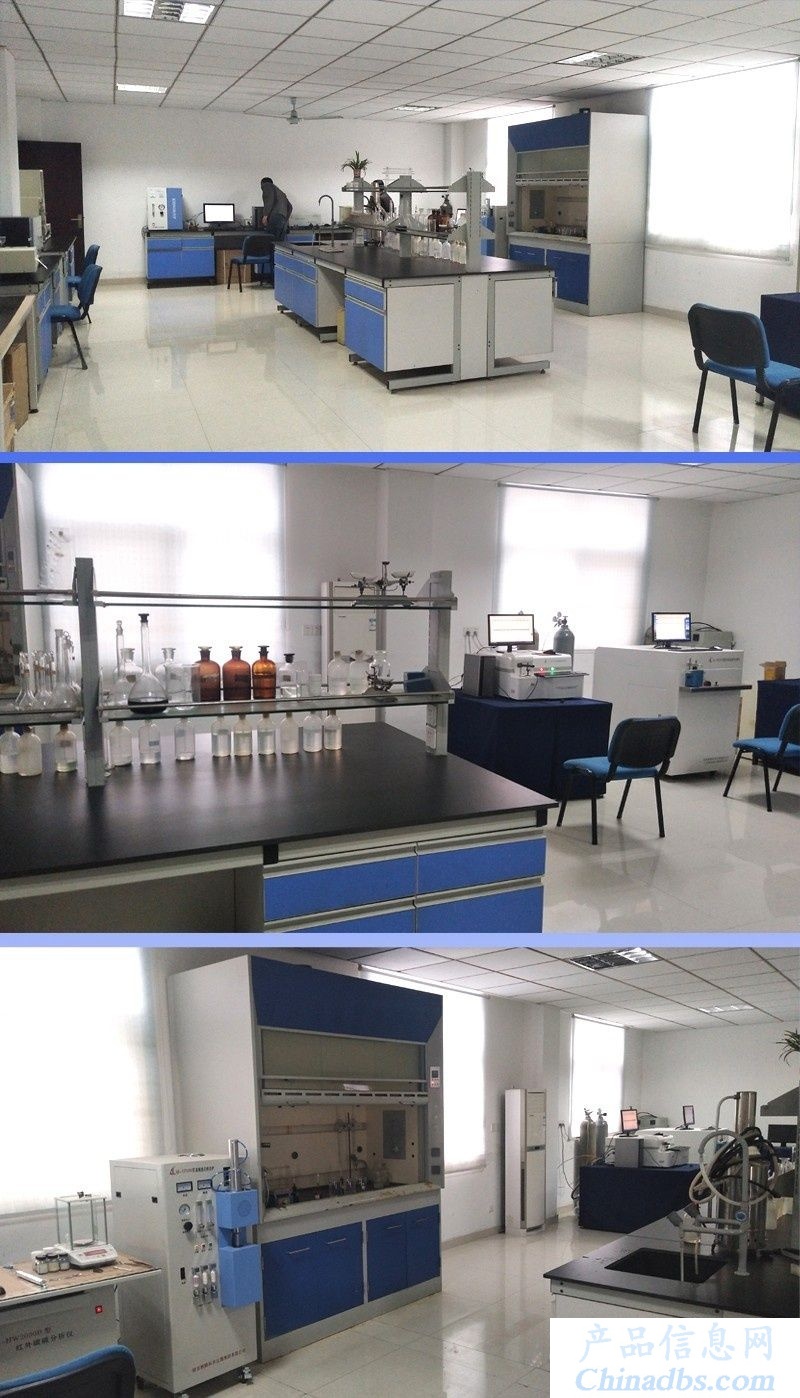

南京麒麟科学仪器集团有限公司检测中心
