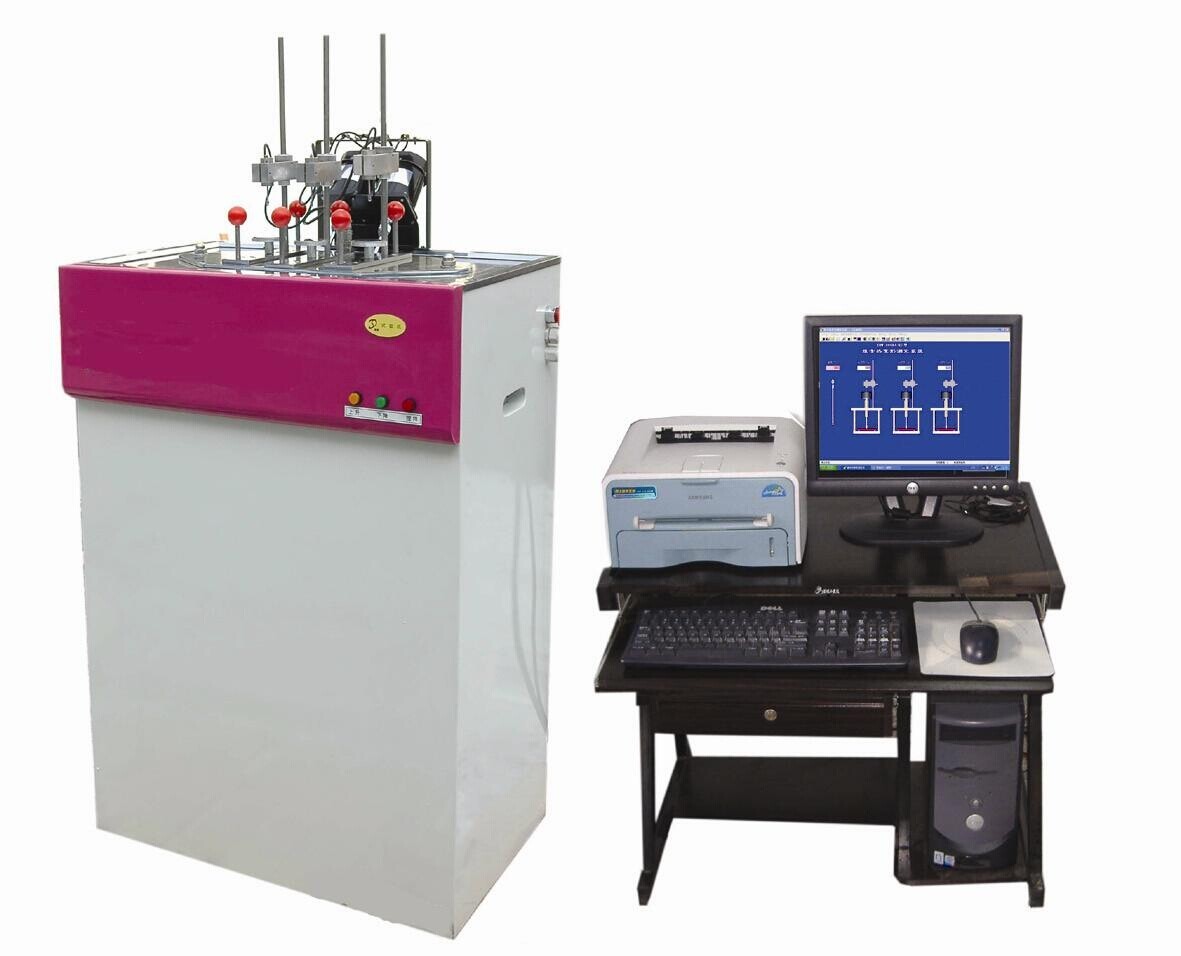

 产品介绍 热变形、维卡软化点测定仪 主要用于高分子材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点温度的测定。适用于大专院校，科研单位及产品质量监督检验单位。 该机采用具有Windows 98、Windows2000或WindowsXP中文操作界面，配控制软件，在试验过程中，可以时实监控试验温度、试验变形量的曲线走向，并动态地时实绘制温度、变形量的曲线，实现历史存盘，打印试验报告，以便今后随时查询以前的试验数据，进行各种实验数据的对比研究，是一种智能化极高的测试仪器，当用鼠标点击形变——温度曲线的任何一处时，界面会自动显示该处的变形量及温度值。 该仪器为立式柜结构，恒温介质箱内采用45o双螺旋自动搅拌系统，油箱具有特殊结构，温度均匀性好，精度保持±0.5℃。并采用先进的可控硅控制温度，位移传感器具有精调、微调双调整方式，具有急停开关，后控制面版为带锁的门式结构，机器检修、维修方便，升降系统为一体机型，减少噪音。故此，介质的温度梯度小，恒温均匀，当试验温度达到上限设定温度时自动停止加热，试验架具有自动升降功能，操作简单，在同类机型中具有优良的性能价格比。 符合标准： GB/T 1633-2000(idt ISO 306:1994)维卡软化温度（VST）的测定 GB/T 1634.1-2004(idt ISO75-2:2003)塑料负荷变形温度测定（通用试验方法） GB/T 1634.2-2004塑料负荷变形温度测定（塑料、硬橡胶和长纤维增强复合材料） GB/T 1634.3-2004塑料负荷变形温度测定（高强度热固性层压材料） GB/T 8802-2001(eqv ISO 2507:1995) 热塑性塑料管材、管件维卡软化温度的测定 ASTM D1525，ASTM D648等 基本概念： 维卡（VST）定仪：把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50+1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。 热变形（HDT）定义：标准试样以平放（优选）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中一种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。 侧立：分“平放”与“侧立”两种，并明确指出，优选平放方式，侧立方式仅是备选，并将被撤销。 跨度：支座与试样两条接触线之间距离，由一种（100mm）改为两种64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100+1）mm，跨度L为（64+1）mm。 负荷变形温度的三种方法 A法：1.80Mpa弯曲应力 B法：0.45MPa弯曲应力 C法：8.00MPa弯曲应力 施加力的计算： 在GB/T 1634所采用的三点加荷法中，施加到试样上的力F，以N为单位，作弯曲应力δf的函数，由式1或式2计算： 如果试样采取优选（平放）放置方式 式1 2δf ?b ?h2 F= 3L 如果试样采取备选（侧立）放置方式： 式2 2δf ?h ?b2 F= 3L 式中： F—负荷，单位为牛顿（N） δf—试样表面承受的弯曲应力，单位为兆帕（MPa） b—试样宽度，单位为毫米（mm） h—试样厚度，单位为毫米（mm） L—试样与支座接触线间距离（跨度），单位为毫米（mm） 附表1对应于不同试样高度的标准挠度 平放试验用的80 mm×10 mm×4 mm试样
附表2对应于不同试样高度的标准挠度 侧立试验用的120mm×（3.0-4.2）mm×(9.8-15.0)mm
仪器的主要性能指标： 温度控制范围：室温-300℃ 升温速率：120℃/h，50℃/h 最大温度测量误差：+0.5℃ 最大温度控制误差：+12℃/6分钟（热变形试验） +5℃/6分钟（维卡试验） 热变形挠度：见表1，表2 维卡变挠度：1mm 最大形变测量误差：+0.005mm 试样架数量：3个 1#砝码重量（即负载杆、标准压头、传感器测头、托盘、螺丝）：68g+1g 加热介质：甲基硅油（200厘斯以下，闪点300℃以上） 最大加热功率：3kw 冷却方式：自然冷却 主电源：220V+10%，15A， 50HZ； 中文版操作系统的试验应用软件一套 设备标准配置：
砝码
|
