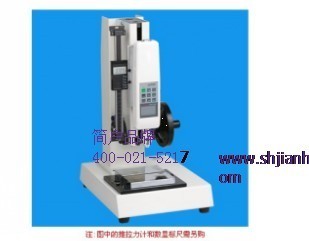

简户新型手动立式侧摇测试台是2011年度研发的新品，产品有几点亮点和优点，目前正在申请外观专利。 专为数显型和指针型推拉力计配备，可组合成不同用途的试验机台，适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时，还可以加装数显标尺，显示其位移量，对不同工件进行相同位移量下的对比测试。

规格：

1.机台底座大稳定性好，适合室内桌上测试使用。

2.梯形螺杆转动，侧面手轮加载，操作简单稳定。

3.底座标配的移动平台，可实现左右、前后移动，方便准确装夹。

4.可将本机台安装于桌（台）上使用，使机架更加稳固。

5.配有数显标尺，可随时采集行程数据（ASC-S）。规格特点：

长×宽×高：350mm×260mm×500或700mm

行程：180mm

额定负荷：500或3000N

重量：18kg

机台及推拉力计安装方法：

1、机台安装方法：

本机台可安装在桌子用。使机台更加稳固，请保证工作台面水平，使测试得到准确的数值。安装时请参考（上图右边）安装。

2、推拉力计的安装方法：

(1)用M4扳手将测力计安装板上4个M4×15的内六角圆柱头螺钉松开，卸下测力计安装板。

(2)安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上或用十字细丝刀将附件袋里的4枚M3×10的十字槽盘

头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔。

(3)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺钉卸下，将附件袋里的4枚M3×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个M3螺纹孔（卸下M3×10的螺钉的螺纹孔）。

(4)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点，将其机台安装或安放在工作台上合适的位置。旋转测试架侧面的手轮，测力计就能上下平稳移动，完成测试工作。

日常保养及维护：

1、请勿超载使用，本机架额定负荷为500N。

2、注意日常的工作，保持机台各部件清洁。

3、在使用过程中机台运行滞涩不灵活时，请向机台两侧轴承座上的加油孔内添加少许机油润滑。机台出现故障时请及时联系厂家或销

售点（请勿擅自拆卸、修理）。
