该电阻炉是根据煤质分析国家标准要求设计生产的，具有结构简单、操作方便、容易维护、保温效果好、升温速度快等优点，在煤质分析实验中得到了广泛应用。该产品也可用于其它物料的加热和灼烧。

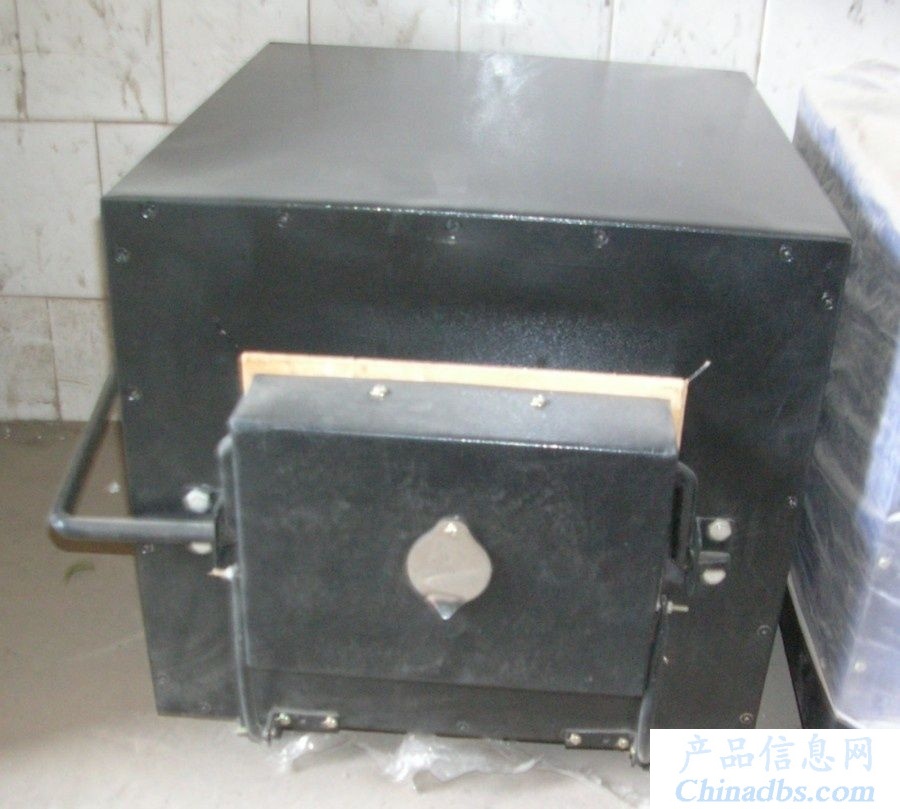

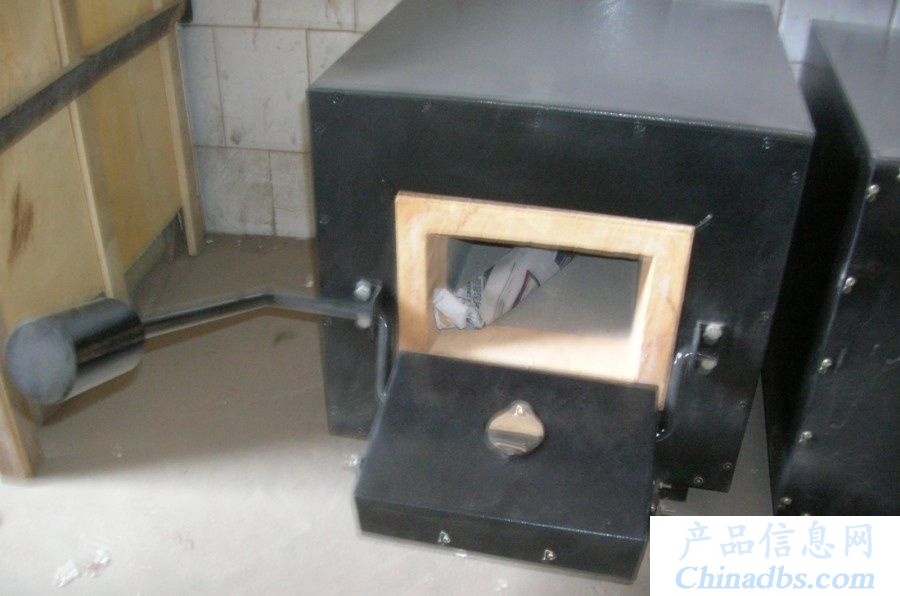

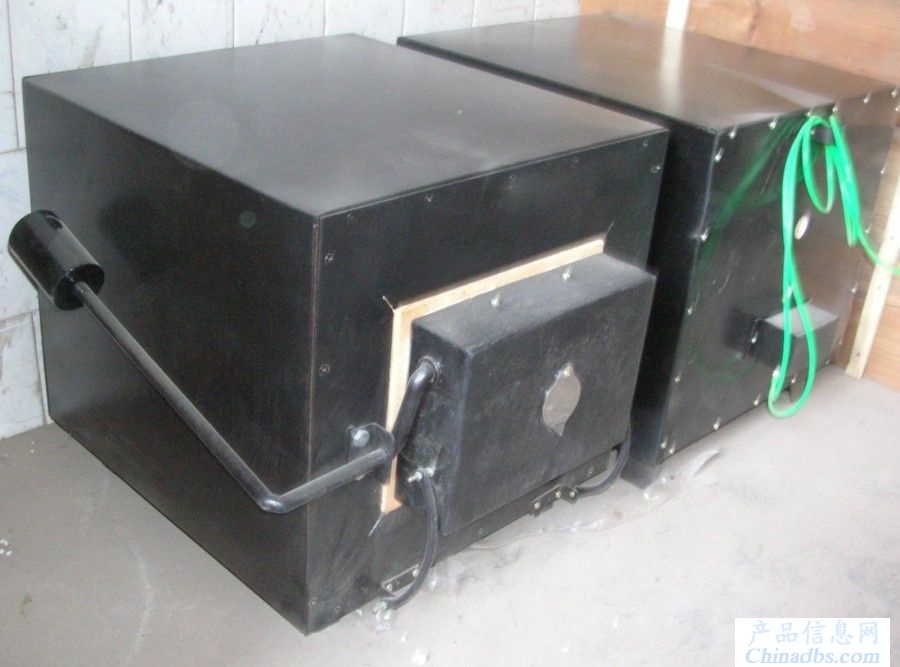

炉门采用重锤翻门机构，关开方便可靠。炉门正中设有观察孔，不需打开炉门即可随时观察炉膛内部情怳。炉门开启后，在炉口下方形成，便于样品的取放。

炉体选用轻质保温砖作保温材料，强度高，保温性能好，维修方便。

炉体后部设有能够随意关开的可控烟囱，可根据使用要求进行调节。

安装及接线

1.去掉炉体后上方的烟囱管卡子，将烟囱管短直角插入炉体后部相应孔中，并紧贴后档板，然后装上此前去掉的烟囱管卡子，拧紧螺钉，将烟囱固定好。

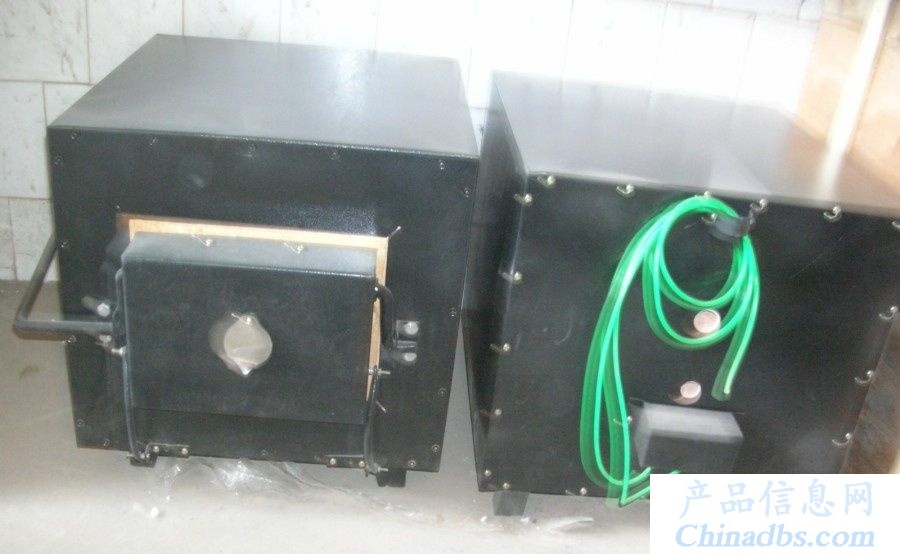

2.炉体后部有电源接线柱，去掉接线柱罩壳，接好电源导线，然后将罩壳重新安好。电源导线另一端接入与之相配的温度控制仪的输出接线柱。同时，将接地线良好连接在炉体外壳上。

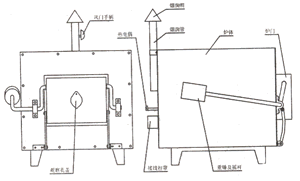

XL-1型箱式高温炉外观示意图

3.接线柱罩壳上面小孔为热电偶插孔，将与所用温度控制仪相配的热电偶插入小孔，使电偶工作端处于炉膛中部位置，距箱式高温炉 炉膛底面约20～30MM
