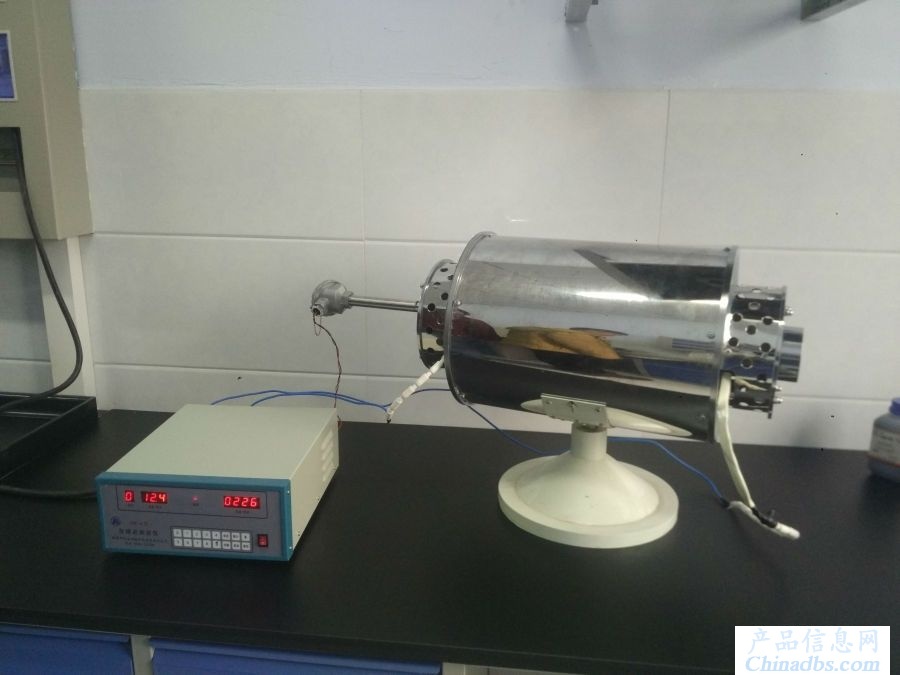

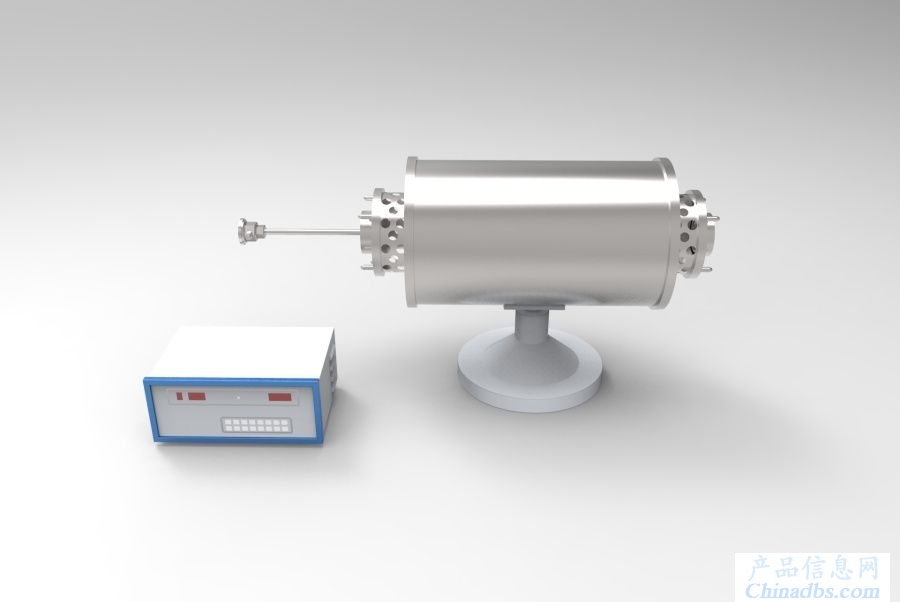

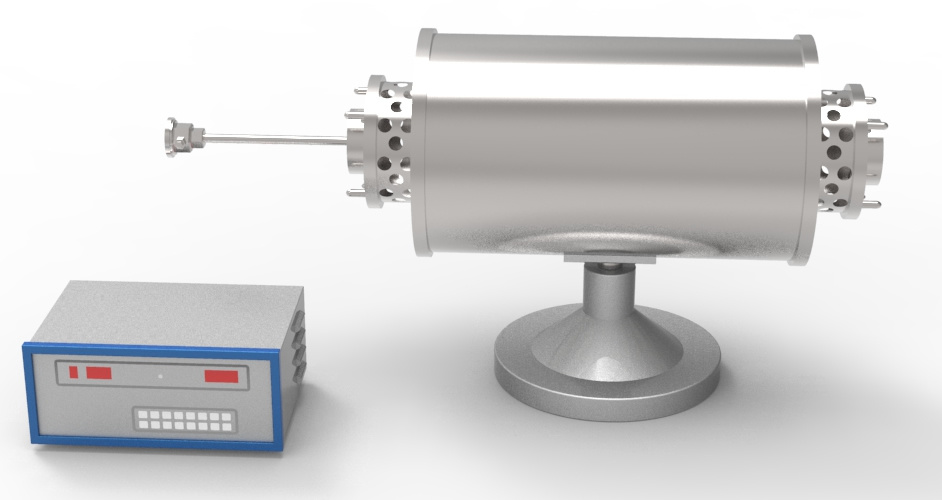

该仪器用于测定煤灰的熔融特性。它以硅碳管为发温元件按照国标规定自动完成灰熔点测定的升温过程，也可以在一定范围内对控制参数进行选择与修改。

另有自选加热程序用于其它加热进程。本仪器还带有标准的RS232通讯接口，以备扩展和通讯。

技术参数:

1.控制方式：以单片机为核心，自动测量并校正温度和电流，自动移相触发可控硅闭环控制加热电流。

2.单片机程序控制，按国标自动完成灰熔点测定的升温过程。

3.具有多种故障提示功能。操作简便，性能稳定可靠。

4.测温范围：0-1600℃，分辨率1℃，配用S分度值热电偶。

5.时间范围:0-999min，分辨率1min（小于10min时为1s）

6.升温速度：900℃以前15～20℃/min；900℃以后5℃/min

7.测量误差：3℃

8.定时误差：< 1s/h

9.电源：AC220V，50HZ

10.输出电流: ≯30A

11.使用环境：温度0～40℃，相对湿度≯80

灰熔点测定仪产品说明:

灰熔点测定仪安装说明：

1、所用电源应有足够的线径，外接30A保险。

2、灰熔点测定仪安放应有利于散热。

3、应远离强电磁干扰设备。

4、按照灰熔点测定仪后面板指示接好电源线、炉体线、热电偶。

灰熔点测定仪操作说明

1、开始操作：上电或复位后既进入此操作，并显示0号程序及参数，同时蜂鸣器响。按此键蜂鸣器停。0号为国标灰熔点程序不能修改。参数如下。

灰熔点程序：程序号、900oC以前升温速度、900oC以后升温速度。

恒温程序：程序号、设定的恒温时间（分）、设定的恒温温度。

2、选择程序：开始操作后可以直接启动国标灰熔点程序，也可以选择其它程序。按【1】选择1号程序（灰熔点程序），按【2】选择2号程序（灰熔点程序），按【3】选择3号程序（恒温程序），按【4】选择4号程序（恒温程序），按【0】仍选择0号程序（国标灰熔点程序）。

3、参数修改:1-4号程序可以修改参数。如不须修改可直接启动。选择程序后按【设定】键，这时可以用数字键修改闪动的参数。按切换键可以让另一个参数闪动。参数修改后按【数字】键。

4、试验过程：选择程序后按【启动】键进入试验过程。自动结束时蜂鸣器响。

如果只按国标试验，只须上电和启动。

灰熔点测定仪故障现象：

灰熔点测定仪能判断出多种故障现象，以帮助操作和维护。在中间数码管给出提示和报警。说明如下：

提示符号意义说明

Er、1 热电偶接反

Er、2 热电偶开路

Er、3 可控硅常通

Er、4 可控硅不触发

Er、5 达不到升温速度

*关于故障现象的进一步说明：

Er、1：灰熔点测定仪采集到了负的温度信号，其原因可能是热电偶接反、热电偶联线有强干扰或者是仪器曾受到强干扰。可复位或停电检查。

Er、2：灰熔点测定仪采集到了大的温度信号，可能没接热电偶。其它同Er、1。

Er、3：说明单片机没有发出或发出很小的触发，而有了较大的电流。造成该现象的原因除可控硅损坏外，可能是硅碳管阻值太小或联接短路。

Er、4：说明有了较大的触发，而电流太小或没有。除可控硅外可能是硅谈管阻值太大或联接不好。

Er、5：达不到升温速度可能是设定的速度太大或者炉体老化。

灰熔点测定仪的使用

1、高温带测定。灰熔点测定仪安装好后，测量其高温带，以选择试样置部位。

2、 试样放置于灰锥托板上，灰锥托板放置于刚玉舟之槽中，若采用封碳法产生还原性气氛，应在刚玉舟里放置控制气氛用物质，如木炭、无烟煤、石墨等。

3、炉内气氛控制

（1）、弱还原性气氛

本仪器之高温炉膛为气疏的高刚玉管，其弱还原性气氛的控制方法是：于炉膛放置石墨、无烟煤外，亦可是木炭、焦碳、石油焦等。它们的粒度、数量和放置位置时、视具体情况而定。

(2)氧化性气氛

炉内不放任何碳物质，并使空气自由流通.

(3)炉内气氛监定

弱还原性气氛的控制方法是：

1.气密性刚玉管：于炉膛放置石墨 5-6g;

2.气疏性刚玉管：于炉膛放置石墨15-20g，石墨两侧放置无烟煤30-40g。封入的含碳物质除石墨、无烟煤外、也可是木炭、焦炭、石油焦等。它们的粒度、数量和放置部位，视具体情况而定。

4、 温速度控制

由HR-4型灰熔点测定仪自动控制温度，不用人为调节。

灰熔点测定仪使用注意事项

1、 灰熔点测定仪须用良好接地。

2、 灰熔点测定仪应放在干燥、通风的场合，不能在炉内处理水分较高的物质。

3、 炉内严禁通入氯气。在用无烟煤控制气体成分时，勿用硫份高者。

4、 在安装炉子时，注意使硅碳管与刚玉内外套之间有一定的空隙。因为在煤灰熔融性测定中，炉内有CO生成，同时碳化硅在氯气不足时会析出碳，所以在硅碳管和刚玉内套管之螺纹带缝隙处会形成短路而烧坏调压器，所以在硅碳管和刚玉内外套管之间应留适当的空隙使硅碳管周围保持少量的空气，将析出之碳烧掉并防止局部过热。

5、 灰熔点测定仪背面有裸露电源线，请勿触摸。灰熔点测定仪移动时，须先将电源切断。
