锡膏印刷是SMT 生产**道工序，许多的质量缺陷都与锡膏印刷质量有关。监测锡膏的厚度和

变化趋势，不但是提高质量降低返修成本的关键手段之一，而且是满足ISO 质量体系对过程参数监

测记录的要求，提高客户对生产质量信心的重要措施。

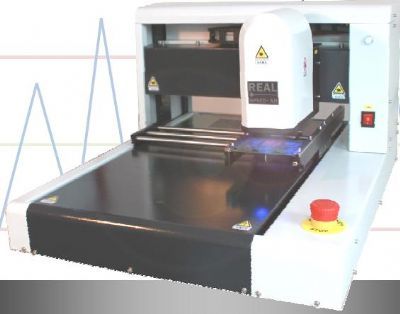

SPI3D 系列锡膏测厚仪采用激光非接触测量锡膏厚度，获取3D 形状和体积并进行统计分析，采

用先进的自动测量方法和优质的部件，精度高，速度快，人为因素和环境影响小， 使用简单灵活，

适合SMT 锡膏厚度监测。

锡膏厚度测量，平均值、最高最低点结果记录

面积测量，体积测量，XY 长宽测量

截面分析: 高度、最高点、截面积、距离测量

2D 测量：距离、矩形、圆、椭圆、长宽、面积等测量

自动XY 平台，自动识别Mark，自动跑位测量

在线编程，统计分析报表生成及打印，制程优化

技术参数：

最大装夹PCB尺寸 365 x 860mm 0.314 平方米

XY 扫描范围 350 x 430mm >430mm 的区域可分两段测量

PCB 厚􀚅 0.4∽>5 mm

允许被测物高度􀮳􀚅 75 mm 上30mm，下最高45mm

可测锡膏厚度 5∽500 um

扫描速度（最高） 51.2 平方mm/秒 @10um扫描间距

扫描帧率 400帧/秒

扫描宽度 􀚅 12.8mm

加速减速时同步扫描 支持

高分辨率 0.056 um 0.056um = 56nm = 0.000056 mm

高度重复精度 􀥳􀚅 < 0.5um 0.5um @确定目标，0.7um@锡膏

体积重复精度 􀚅 < 0.75%

GRR < 8%

PCB平面修正 多点参照修正倾斜和扭曲

绿油铜箔厚度补偿 支持

影像采集最大分辨率􀗜 约400万有效像素（彩色）􀍨 每颜色约131万像素

视场 12.8 x 10.2 mm

扫描光源 􀡼 650nm 红激光􀒰

背景光源 􀡼 红、绿、蓝LED（三原色）􀍨

彩像传输 高速数字传输􀫿

Mark识别 支持 智能抗噪音算法，可识别多种形状Mark

3D 模式 色阶、网格、等高线模拟图 任意角度旋转，比例和视野均可缩放，XYZ三维刻度

测量模式 一键全自动、半自动、手动截图分析

测量结果􀟈 平均高度、最高、最低、面积、体积、长、宽、目标数量等，主要结果可导出至Excel文件

界面分析􀠥 截图模拟图和报告，某点高度、平均高度、最高、最低、截面积，支持正交截和斜截

2D平面测量􀡚􀬞 圆、椭圆直径面积，方、矩形长宽面积，直线距离等

SPC统计功能􀦞􀩚 􀔄平均值、最大值、最小值、极差、标准差、CP、k、CPK等Xbar-R 均值极差控制图（带超标、 警 告区），直方图

制程优化分类统计 可按照生产线、操作员、班次、印刷机、印刷方向、印刷速度、脱网速度、刮刀压力、清洁频率、锡膏型号、锡膏批号、解冻搅拌参数、钢网、刮刀、拼板、位置名称、有铅/无铅及自定义注释分类统计，方便探索**参数组合

条码或编号追溯功能􀧗 支持（条码扫描器另配）􀍨 可追溯该PCB所有测结果和当时所有工艺参数

坐标采集功能􀔄􀧗 支持 􀭊􀮤 采集和导出坐标到Excel文件

编程速度 智能编程，自动识别选框内所有目标（例：10x12mmBGA区域设置和学习<10秒）􀍨

电脑配置 Windows XP，双核2G以上CPU，1G以上内存，3D图形加速，19寸宽屏液晶，通讯卡，控制卡

附件 数据线，中文版软件光盘，使用手册，大板中央支撑夹具，校准用标准块，保险丝

主要特点：

1.全 自 动

☆ 程序自动运行，一键扫描全板。每次扫描可测量多达数千个焊盘

★ 自动识别基准标志，以修正基板装夹的位置差异

☆ 扫描自动适应基板颜色和反光度，自动修正基板倾斜扭曲，自动识别目标

2.高 绿 度

☆ 分辨率提高到纳米级，有效分辨率56nm（0.056um）

★ 高重复精度（0.5um），人为误差小，GRR 高

☆ 数字影像传输：抗干扰，自动纠错，准确度高

★ 高分辨率图像采集：有效像素高达彩色400 万像素

☆ 高取样密度：每平方毫米上万点（平均每颗锡球达6～20 取样点）

★ 颜色无关和亮度无关的扫描算法，抗干扰能力强，环境光影响降低

☆ 多点基板扭曲修正功能：不但可以修正倾斜，还可以修正扭曲变形

★ 参照补偿功能：消除阻焊层、铜箔厚度造成的差异

☆ 直接驱动：马达不经过齿轮或皮带，直接驱动丝杆定位精度高

★ 低震动运动系统，高刚性机座和XYZ 大尺寸滚珠导轨

3. 高 速 度

☆ 超高速图像采集：高达400 帧/秒（扫描12.8x10.2mm，131 平方mm 区域仅需2.8 秒）

★ 相机内硬件图像处理：电脑无法响应如此高的速度，相机芯片实时处理大部分数据

☆ 运动同步扫描技术：在变速过程均可扫描测量，避免加减速时间的浪费

★ 高速度使得检测更多焊盘成为可能，部分产品可以做到关键焊盘全检

4. 高灵活性和适应性

☆ 大板测量：可扫描区域达350x430mm，可装夹基板长可超860mm

★ 厚板测量：高达75mm，装夹上面30mm，装夹下面最高45mm

☆ 大焊盘测量：至少可测量10x12mm 的焊盘

★ 智能抗噪音基准标记识别，多种形状及孔，亮、暗标记均可识别

☆ 三原色照明：各种颜色的线路板均可测量检查，并可提高Mark 对比度

★ 快速调整装夹：单旋钮轨道宽度快速调整， Y 方向挡块位置统一无需调整

☆ 快速转换程序：自动记录最近程序，一键切换适合多生产线共享

★ 快速更换基板：直接抽插装夹基板速度快

☆ 逐区对焦功能：适应大变形度基板

★ 大板中央支撑夹具：减少大尺寸或大重量的基板变形度

5. 易编程、易使用、易维护

☆ 编程容易，自动识别选框内所有焊盘目标， 无需逐个画轮廓或导入Gerber 文件

★ 任意位置视场半自动测量功能

☆ 全板导航和3D 区域导航，定位和检视方便

★ XY 运动组件防尘盖板设计，不易因灰尘或 异物卡住，且打开方便，维护保养容易

☆ 激光器扫描完成后自动关闭，寿命延长

6. 3D 效果真实

☆ 彩色梯度高度标示，高度比可调

★ 全方位旋转、平移、缩放

☆ 3D 显示的区域任意平移和缩放

★ 3D 刻度和网格线、等高线样式

7. 统计分析功能强大

☆ Xbar-R 均值极差控制图、分布概率直方图、平均值、标准差、CPK 等常用统计参数

★ 按被测产品独立统计，可追溯性品质管理，可记录产品条码或编号，由此追踪到该编号产品当时的印刷、锡膏、钢网、刮刀等几乎所有制程工艺参数

☆ 制程优化分类统计，可根据不同印刷参数比如刮刀压力、速度、脱网速度、清洁频率等，不同锡 膏，不同钢网，不同刮刀进行条件分类统计，且条件可以多选。可方便地根据不同的统计结果寻找最稳定的制程参数配置

★ 截面分析功能强大：点高度、截面区域平均高度、最高高度、距离、截面积，0 度90 度正交截，45 度135 度斜截功能可满足45 度贴装的元件焊盘分析。截面分析图可形成完整报告打印

8. 其它

☆ 安全性：运动前鸣笛闪光示警功能；紧急停止功能；紧急关闭扫描激光；比手指窄的移动槽，不易夹手

★ 坐标机功能：可以利用彩色大视场高清相机的优势采集和导出坐标供贴片机等使用

☆ 自动存盘功能；密码保护功能；用户校准功能
