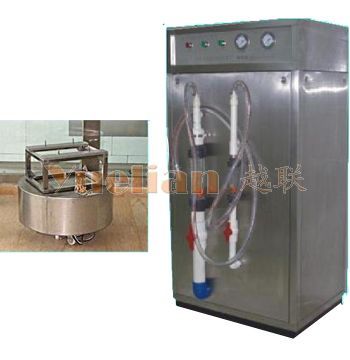

YL-9926C淋水溅水手持式试验装置（TPX5 TPX6级防水）

产品用途

本装置根据IEC60529-89、GB4208-93标准要求来设计的。本试验装置适用于外壳防护等级（IPX标志）**位特征数字5和6（淋水和喷水试验），试验期间应采用保持流速不变的清水进行。

本设备可满足符合GB4208-93、GB2423、IEC60529等标准。用于外壳防护等级的测试。

结构特征

• 材质：箱体采用SUS304不锈钢制成。喷头材质：SUS304不锈钢
• 控制面板： 操作按钮（电源、冲水1、冲水2、转盘、负载计时、试验计时）
• 主要配置：转盘、负载、流量计2只、增压泵2只、压力表2只、计时器2只、阀门、喷嘴、耐高压软管每个喷头各5米，配电控制柜。
• 配电控制柜： 接电板，总电源漏电断路器
• 标准配置： 电缆线1条，五蕊（四苡电线+保护接地线，）设备使用说明书，保修卡，合格证各1份
• 保护装置： 漏电保护。

控制器

• 时间控制器：IS～9999H
• 压力表：指针式
• 流量计：0～1000L、1M3～10M3
• 增压泵：IPX5 1只 IPX6 1台

技术指标：PX 5

• 试验方法名称：喷水试验；
• 喷嘴的喷水口内径为 6.3mm试验条件；
• 使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min ( 750 L/h )
• 试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min

技术指标：IPX 6

• 方法名称：强烈喷水试验
• 喷嘴的喷水口内径为 12.5 mm
• 试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min ( 6000 L/h )
• 试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min。
