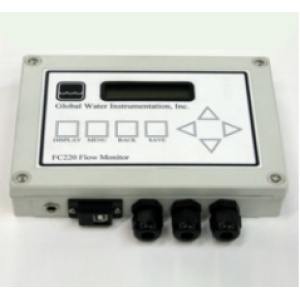

FC220明渠流量监测器
FC220明渠流量监测器用于测量和总计明渠流量，适用于所有水槽和堰以及任何重力式明渠的流量测量。它使用4-20mA输出的水位传感器测量水深，如WL400水位传感器或WL700超声波水位传感器等。它能实时计算和显示水的流速和总流量值，用户可选测量的单位，可使用多种水流量计算模型。配有8个按钮，引导用户设置多功能菜单。
FC220提供了40多种标准水槽和堰的水流量公式，并且用户可定义的定制检查表，可以把水位转换为流量，可用于任何实际的应用。设定后，全部设置和水流量参数都储存在水流量记录器的存储器中，连接电脑时，可导出数据。FC220部署在多个地点时，每次移动水流量记录器不需要重新输入水流量参数
FC220明渠流量监测器特点：
*易于使用的界面，用户可选流量表
*接受任何4-20mA水位传感器的输入
* 4-20mA输出信号用于记录器或显示器
*继电器输出，用于报警，采样或记录数据
*防水外壳
技术参数
显示/按键 | 16位字符，2行LCD屏，带背光，8个按钮触摸式键盘 |
容量 | 流速：最 大7位数字 累加器：最 大9位数字 水位：最 大5位数字 |
显示分辨率 | 最 大3位小数，自动调整 |
精度 | 传感器精度+公式/关系表误差+0.1% +1位 |
单位 | 水位：英尺、英寸、米、厘米 体积：立方英尺、加仑、百万加仑、立方米、升 时间：秒、分、小时、天 流速：以上体积和时间单位的20种组合 |
传感器输入 | 4-20mA，2线制或3线制，0-5VDC，0-1VDC |
输出 | 1个4-20mA，可调节 4个独立SPDT继电器(8A/250VAC，5A/30VDC，阻性） |
电源 | 12VDC或18-24VDC，±10% |
工作电流 | 150mA最 大，节电模式下<13mA |
内部保险丝 | 315mA |
电源适配器 | 18VDC/90-220VAC |
外壳尺寸 | 180×130×35mm |
重量 | 450g |
计算公式 | 曼宁公式，用于圆管 曼宁公式，用于矩形管 标准流速公式：Q=A*(B + Ch)D 3阶多项式：Q=A+Bh+Ch2+Dh3 注：以上公式中A、B、C、D代表的参数详见产品使用手册 |
标准配置
型号 | 配置 |
FC220-AC | 明渠流量监测器，交流供电，使用手册。注：订购时需指明槽/堰的类型，流量传感器需另外购买 |
FC220-DC | 明渠流量监测器，直流供电，使用手册。注：订购时需指明槽/堰的类型，流量传感器需另外购买 |
FC220-AC-D | 明渠流量监测器，交流供电，带USB接口的数据记录器和软件，使用手册。注：订购时需指明槽/堰的类型，流量传感器需另外购买 |
FC220-DC-D | 明渠流量监测器，直流供电，带USB接口的数据记录器和软件，使用手册。注：订购时需指明槽/堰的类型，流量传感器需另外购买 |
产品选购
型号 | 描述 |
| 水位传感器：WL400、FL400、WL450、WL700 |
FCBAT | 明渠流量监测器防风雨外壳和12V/4.5Ah充电电池 |
