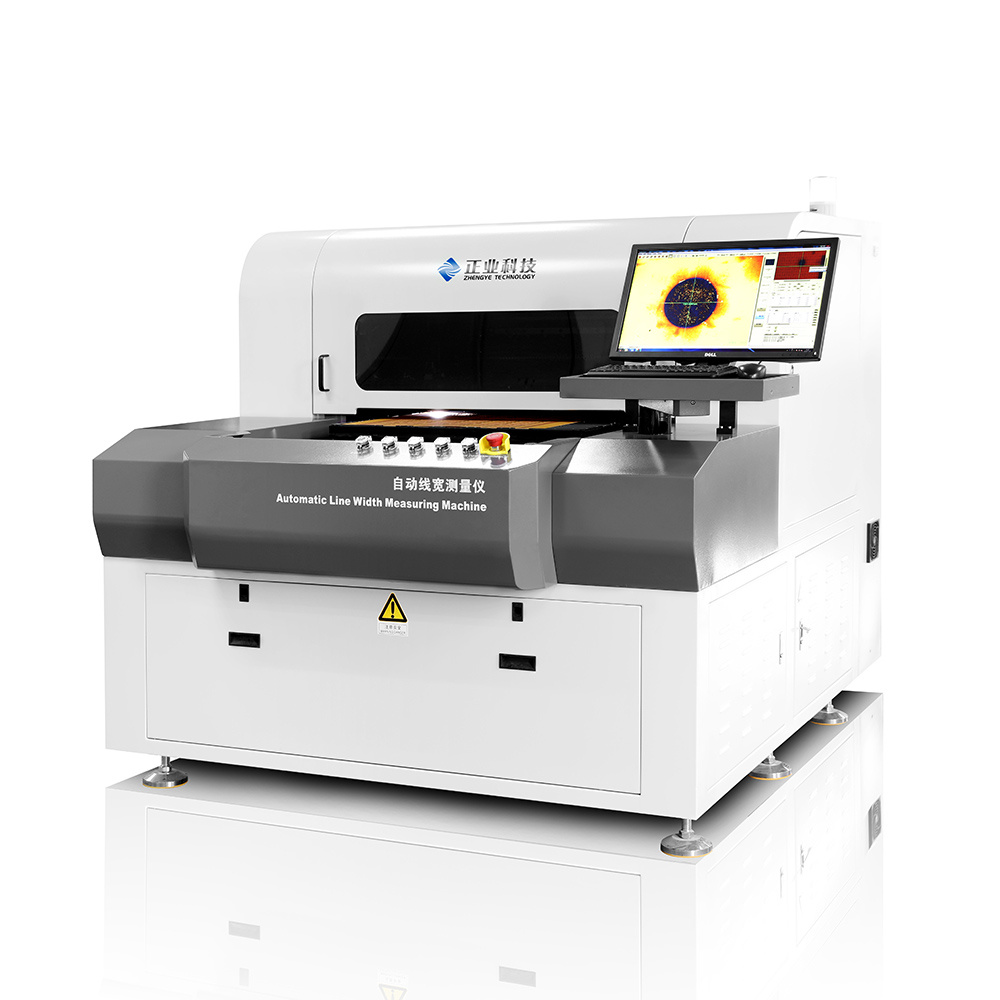

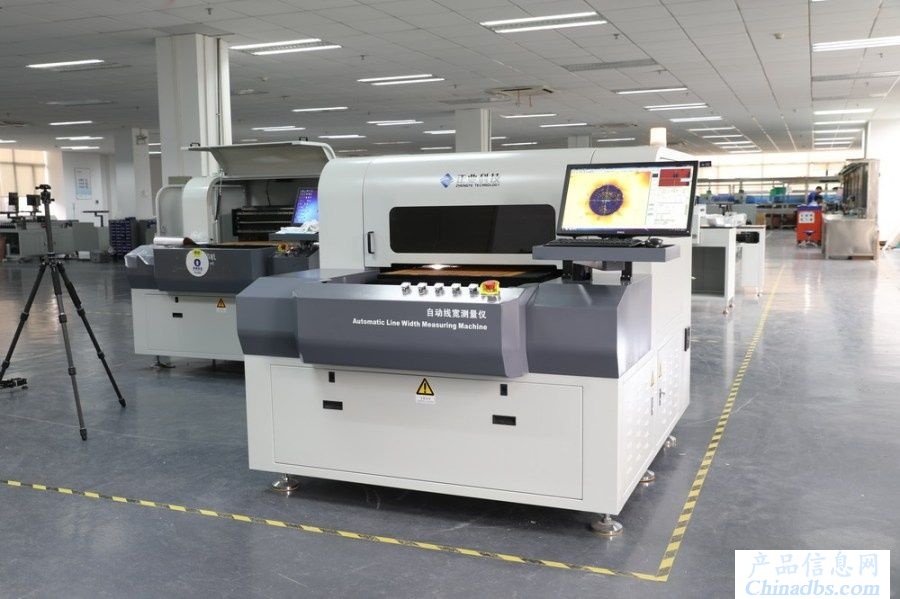

自动线宽测量仪

自动线宽测量仪

产地:广东

产品介绍

用途：

自动线宽测量仪XK32适用于检测PCB内、外层蚀刻后（上绿油前）线路的上幅及下幅跨宽度、也可测量蚀刻线与线之间距离、孔到边线距离、以及圆孔、盲孔直径等；并适用于IC晶片和LCD等线宽线距的测量。

特征：

1、自动定位测量：支持用户端导入DXF资料、用户可根据XDF文件自定义测量位置信息、生成自动测量程序后可导入软件进行自动测量；

2、自动对焦：自动运行测量时、成像系统自动对焦，保证测量位置清晰准确；

3、自动切换倍率：采用自动变倍镜头、无需人工切换、可软件实现在线切换倍率；

4、导航定位：具备导航影像定位功能；

5、自动寻边：自动测量时可自动抓线、上下幅线宽、线距、圆直径等；

6、数据统计功能：具备EXCEL数据存档及统计功能，及自动导出数据。

技术参数：

项目	规格
外形	1700mmx2050mmx1600mm
镜头	0.7～4.5自动变倍镜头
光源	LED环形光
测量尺寸范围	≦600mm×650mm
导航定位	具备ccd导航快速定位功能
线宽测量精度	1x=3um 2x=2um 3x=1um 4x=1um 注：通常使用3x倍率，以标准片认证精度
线宽测量范围	最小 20um - max 1200um
测量窗口视野范围	0.7x=3.5mm 1x=3.2mm 2x=2.2mm 3x=1.5mm 4x=1.0mm 注：视野偏差范围±5%以内
运行模式	可编程保存后调取程序进行批量自动运行测量
测量寻边方式	具备手动和自动寻边功能
数据统计功能	具备EXCEL数据存档及统计功能，及自动导出数据
操作温度	20℃～40℃
相对湿度	40%～70%
电源	3P/AC380+N+PE/50Hz/5kW
重量	约1750kg(不含电脑）
