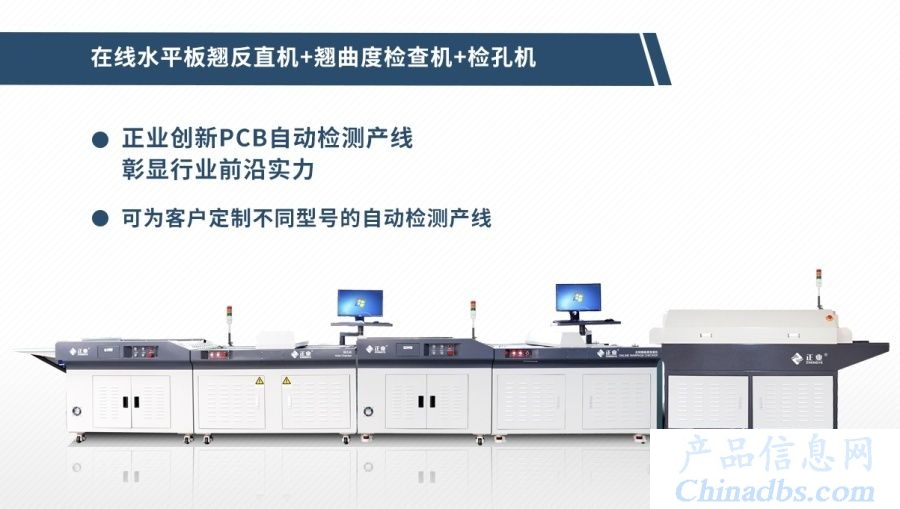

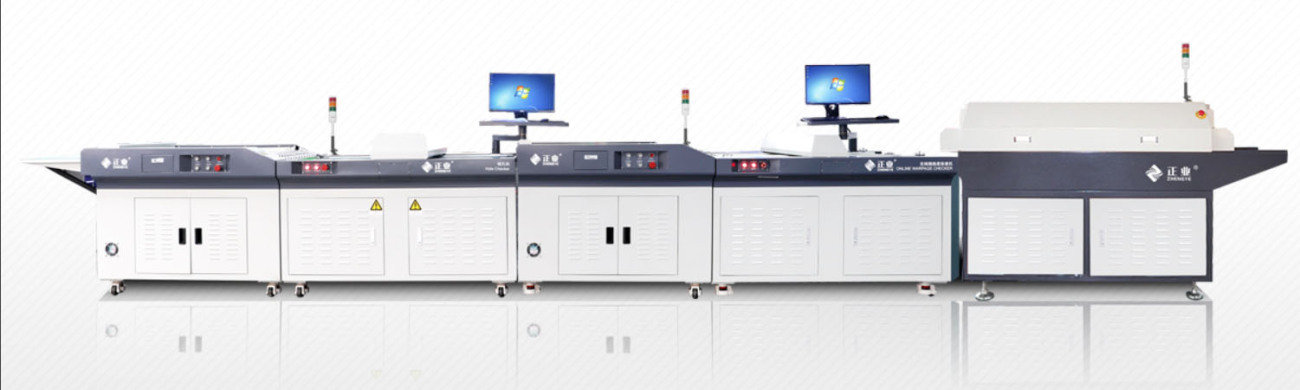

PCB板翘反直检孔三合一设备

应用领域

在线水平板翘反直机： PCB成品板“板弯、板翘、形变”快速整平。

翘曲度检查机： PCB成品板或覆铜板“板弯、板翘、形变”等缺陷进行品质检查和分析翘曲值。

检孔机： PCB钻孔板及成品板的钻孔品质检查和分析。

设备功能：

在线水平板翘反直机：可对PCB成品板进行自动整平，采用上下红外线加热，迅速将产品加热到高温，以机械滚轮对成品板进行施压，将弯曲和翘曲（扭曲）施以正向的力达到整平的效果，并用风扇自然冷却，不会造成二次板弯板翘。

翘曲度检查机：可对PCB成品板或覆铜板板弯板翘形变等缺陷进行自动检测，并依据PCB板翘标准、平整度标准：对于表面安装元件(如SMT贴装)的印制板其扭曲和弓曲标准为不大于0.75%或0.5%）进行计算，进行自动判定NG/OK，同时进行分类。

检孔机：可对PCB钻孔后和包装前工序，检测孔数、孔径和孔品质（如塞孔、异物、槽长、槽短等缺陷）并自动作出OK/NG判断，同时进行分类。

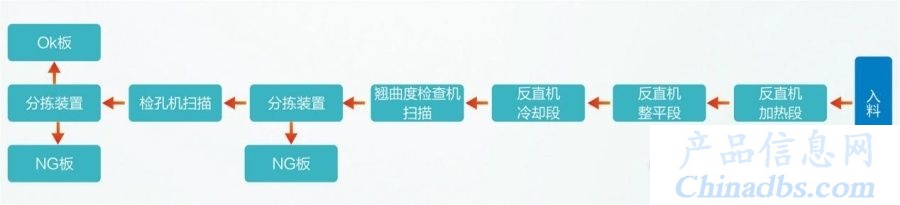

工作流程

PCB自动检测产线优势

PCB自动检测产线在无人干预的情况下可自动进行操作，能把人从繁重的体力劳动、部分脑力劳动中解放出来，使生产达到“稳，准，快”。

在大批量生产中采用PCB自动检测产线能提高生产率，降低生产成本，缩短生产周期，稳定和提升产品质量，使经济效益得到显著提高。
