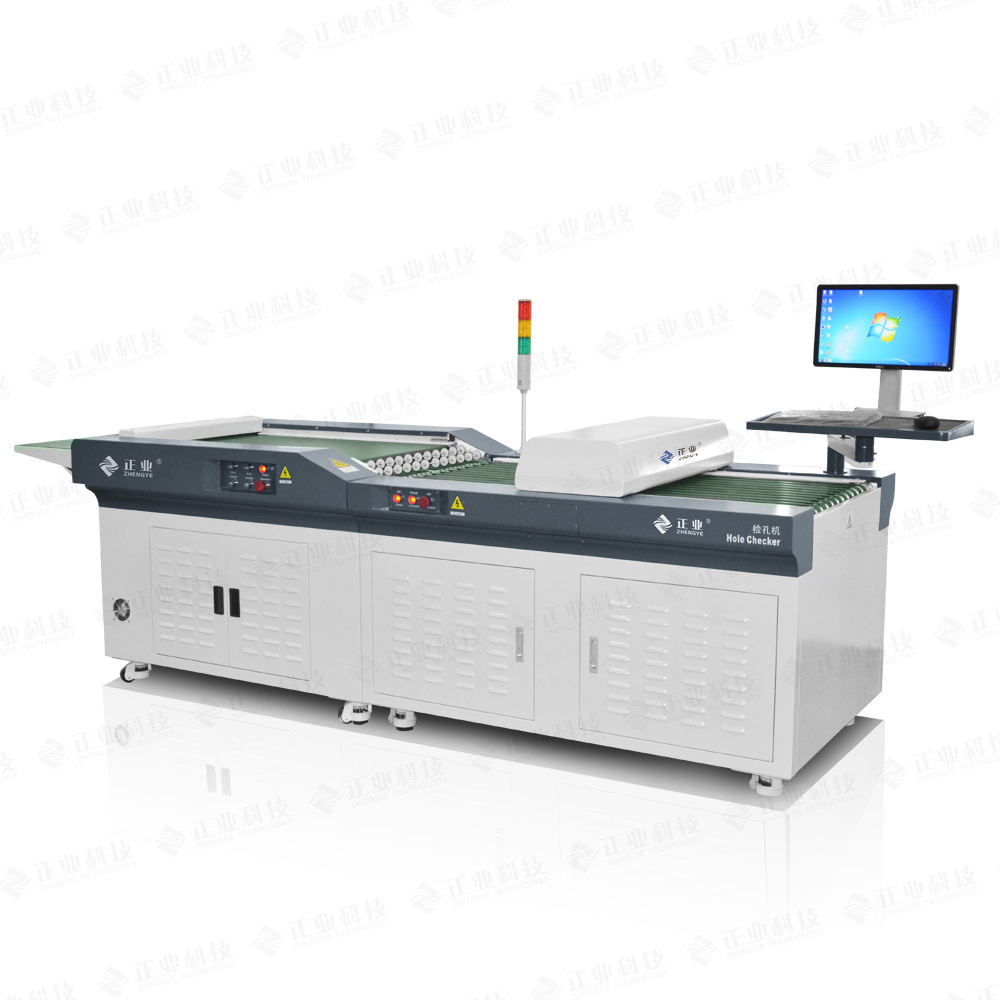

正业检孔机JK5200

正业检孔机JK5200

产地:广东

产品介绍

用途：

该设备适用于PCB钻孔后和包装前工序，检测孔数、孔径和孔的品质（如塞孔、异物、槽长、槽短等缺陷），并自动作出OK/NG判断。

特征：

1、精准：采用高精度CIS扫描系统，以及自动定位、图像处理和检测等技术；

2、高效：配备双分拣装备，可同时检测两块板；

3、特色：具有网络检修站功能，可使用多部终端同步查看NG板缺陷，并快速检修。

技数参数：

精度	①重复精度： ±30μm; 一字孔槽：±75um；不规则孔：150um；
精度	②测量精度： +/-20um(孔径≤1mm); +/-30um(4mm>孔径>1mm); +/-40um(孔径≥4mm);
检测速度	3.0m/min、6.5m/min、8m/min（钻孔），6.5m/min、8m/min、10m/min、12.5m/min（成品）
对象	①孔径： 0.1mm～10mm
	②幅面： 80mm×100mm～630×650mm
	③厚度： 0.3mm～10mm
	④孔边距： ≥0.10mm
尺寸	3510mm X 1160mm X 1100mm
重量	约800Kg
