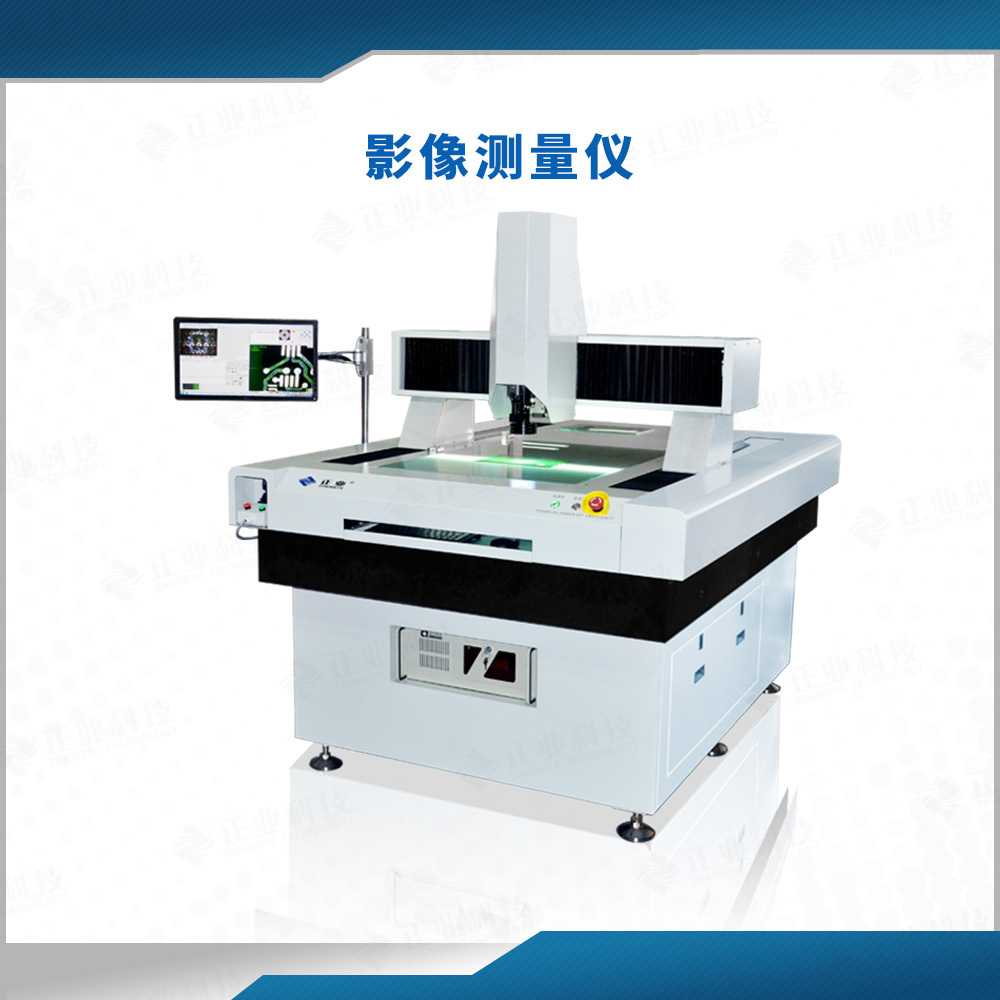

二次元影像测量仪7060A
二次元影像测量仪用途：
二次元影像测量仪主要适用于以二维测量为主，包括点、线、圆、矩形、等几何元素和零件的长度、角度、轮廓、外形、表面形状等，增加探针可实现三维测量。全自动影像测量仪都具备3D影像测高功能。
ASIDA7060二次元影像测量仪特征：
1、采用天然花岗石底坐和立柱，稳定性强，硬度高，不易变形；
2、X/Y向采用空气轴承、花岗石导向，可长时间工作也保证了机械系统的精确稳定；
3、工作台使用无牙光杆和磨擦传动；
4、环形LED冷光源，使用寿命长，测量时不会产生热变形；
5、光学系统品质优良，影像明亮清晰，图像还原性好；
6、三轴采用日本松下伺服电机传动。
二次元测量仪技数参数
项目 | 规格 |
型号 | 6050A6050AEC21-7060 | 7060A | 8070A |
测量行程 | 600x500x200 | 700x600x200 | 800x700x200 |
玻璃载物台尺寸 | 650x550mm | 750x650mm | 850x750mm |
玻璃载物台称重 | 30Kg |
物镜工作距离 | 82mm |
物镜放大倍率 | 0.75X～5X |
总放大倍率 | 30X～230X |
目镜放大倍率 | 1X |
机台底座立柱材料 | 00级花岗石 |
光栅尺分辨率 | ≤0.001mm |
X/Y线性精度 | ≤（3+L/200）um（L代表被测长度 单位mm） |
重复测量精度 | ≤±0.003mm |
整机尺寸 | 1300x1400x1800 | 1500x1400x1800 | 1550x1650x1800 |
整机重量 | 1800kg | 2000kg | 2400kg |
应用软件 | AISDA VMA 3.00.01测量软件（简体、繁体、英文） |
数据输出格式 | DXF、EXCEL、WORD |
系统平台 | Windows XP Pro |
PC要求 | CPU:双核处理器，≥2G内存，≥320G硬盘 |
电源要求 | 220伏特/50HZ电源 |
工作环境 | 温度：20+/-2OC；湿度：45%-75%；振动<0.002g，<15Hz |
选配件 | 美国NAVITAR测量专用镜头；英国Renishaw触发探头组；日本基恩仕激光位移感应系统。 |
备注 | 可根据客户需求定制行程大小 |
如有需求，随时咨询 |
