爱思达补强机BQ2000

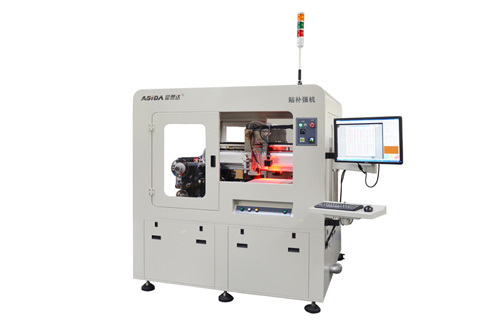

爱思达补强机BQ2000图片

产地:广东

索取资料及报价

产品介绍

爱思达补强机BQ2000用途

将卷装PI补强板材料使用刀具裁切，通过X、Y轴移动与CCD相机扫描，将其裁切的PI补强板粘贴到设备加热板之FPCB（柔性线路板）产品上。

FPC补强材料有：PI，钢片，FR4等材料

爱思达补强机BQ2000特征

1、自动化控制，操作方便简捷；

2、提高贴装精度；

3、提高工作效率；

4、节约劳动成本；

5、提交材料利用率；

6、精度：±100μm；

7、效率：贴1.2S/ 片。

爱思达补强机BQ2000技术参数

基本规格
外观尺寸	1750mm（L）× 1650mm（W）× 1900mm（H）
重量	约2400kg
工作台尺寸	450mm×380mm
效率	1.2S/片pc
X轴行程	600mm
补强板材质	PI
补强板尺寸	4mm×4mm～50×50mm
补强板厚度	0.1mm～0.4mm
粘贴精度
精度	±100μm
上部相机解析度	1280 × 960 pixel（1pixely≈25μmm）
下部相机解析度	1280 × 960 pixel（1pixel≈25μmm）
工作台温度偏差	±5℃
