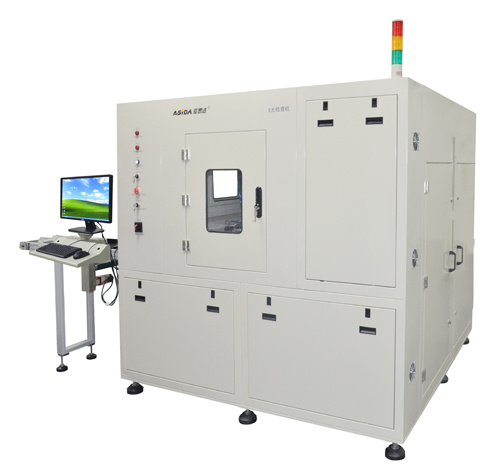

产品介绍 产品用途: 爱思达在线全自动X光检查机XG5300/XG5310主要应用于电池行业,采用X光透射原理,穿透电池内部,对铝壳电池极耳内部结构和正负极片的覆盖进行在线检测分析,同时兼容软包电池正负极片覆盖的检测。通过软件自动检测判断,自动分选良品和不良品。 产品特色: 1、全自动检测 自动上料,自动检测判断,自动分拣良品和不良品,自动化程度高。 2、检测效率高 凸轮分割器控制八分度转盘高速运转,两套影像系统在线检测分析,检测效率达60PPM,适合批量全检。 3、 图像和数据实时在线显示 同一电池的多部位检测图片和数据,在同一软件界面中显示,方便观察识别。 4、 换型调试快 铝壳电池和软包电池换型只需更换夹具,调试方便快捷。 5、安全环保 整个设备安全互锁,三重防护功能,机身表面任何部门均满足欧美国家安全辐射标准。 检测流程: 入料口 被测电池自动流入X-RAY检测设备,传输速度根据检测要求可调。 检测工位 四分度转盘抓取电池高速循环过度到八分度检测工位,2套影像系统在线检测分析。 夹具定位 电池检测时,统一定位到同一检测位置,保证测量的准确性 。 出料口 出料口三通道输出,良品、极耳不良、极片不良分类输出,方便归类识别确认。
|
