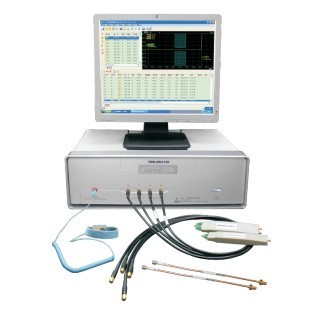

高频特性阻抗测试仪
产品介绍 正业科技自主研发生产PCB精密检测仪器,继特性阻抗测试仪ZK2120之后又推出新的高频特性阻抗测试仪ZK2130,ZK2130比ZK2120测的阻抗值更加精确,且ZK2130带有数据统计分析功能。ZK2013的推出更能满足客户的需求,同时也得到了广大客户的认可。 高频特性阻抗测试仪ZK2130是采用时域反射技术设计的,能够批量化、自动化、快速、准确测试PCB迹线的特性阻抗,并提供测试波形分析、统计数据分析、自动记录测试数据、自动出具检测报告并打印等功能。适用于电路板制造厂商的研发、设计、生产及品管单位。为高频线路板特性阻抗测试提供了一套快速、准确、标准和经济的解决方案。 高频特性阻抗测试仪ZK2130特点: 1、批量化、自动化测试,操作简单、测试快捷,适合PCB工厂快速测试。 2、Windows操作环境,友好的人机界面,自动出具测试结果。 3、提供单端和差分阻抗测试。 4、支持2通道、4通道测试。 5、快速定制测试任务及批量化、自动化测试功能。 6、集成测试文件编辑器,快速设置测试参数。 7、自动记录测试数据,生成报表并保存在磁盘上。 8、显示测试波形、统计数据分析及测试结果。 9、打印测试报表、波形及测试结果。 10、符合IPC-TM-650和IPC2141标准。 高频特性阻抗测试仪ZK2130技术参数 项目规格 型号TDR-ZK2120 控制阻抗测试范围20~150Ω 测量精度50Ω±1% 测量长度0.05~2m 水平显示分辨率0.2mm 垂直显示分辨率0.05Ω 测试方法时域反射法 带宽3GHZ 数据统计分析功能 SPC功能模块 |
