小型绞车 32.200型

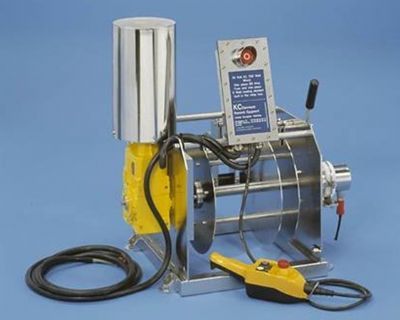

小型绞车 32.200型图片
产地:丹麦
索取资料及报价
产品介绍


Small CTD Deck Winch - 24 Volt DC 750 Watt electrical motor

丹麦KC-Denmark公司CTD小型绞车由AISI 316不锈钢制成,表面电抛光。负载:60kg。整个绞车安装在1个AISI 316不锈钢管制成的架子上,不锈钢管尺寸:50x50x3mm。

绞车一侧安装了1个变速齿轮,Bonfiglioli A 102,76:1,牵引力:约80Nm。线速度约25m/sec。

齿轮不带自锁功能。

绞盘由3mm厚AISI 316不锈钢板制成,侧面带圆盘制动,可装载500m长的3mm普通钢缆(若选用更宽的绞盘,可装载更长钢缆,如果需要订购时请说明)。

变速箱内安装了2个24V直流/100A的继电器,50A的保险丝和5W的加热元件,防止冷凝水的出现。

紧急制动安装在控制盒内。备用的紧急制动开关在遥控装置上。

30.351-长度显示仪

绞车可安装1个电子长度显示仪(可选)。需要安装在滑轮上(可选)。最大读数9999.9m,最小读数10cm,

该显示仪即可直流也可交流供电,电压10-24V。夜光显示。接口(可选):RS-232,RS-485,USB

30.353-长度速度双显示仪

绞车也可安装1个电子长度速度双显示仪(可选)。需要安装在滑轮上(可选)。该显示仪即可直流也可交流供电,电压10-24V。夜光显示

内置的滑环装置(2-8杆不等)

需要安装在AISI 316不锈钢制成的夹具(30.001)上。

可以用于CTD探针的数据线和电缆以及其它设备(独特的旋转电机接头)。可用于模拟和数字信号的传输。非常小的接触电阻,确保传送的所有数据和电源没有任何损失。所有部件都配备都镀金,保证了传输的可靠性。外壳由AISI 316不锈钢制成,电抛光处理。内置1个件强化球轴承。外壳由2个O形圈和密封件封闭。滑环装置安装在AISI 316不锈钢支架上,并由一个聚甲醛环固定。

外面安装了1个MCBH–X插头。绞盘上有1个MCBH–X插座,也可以安装1个MCIL–X插座。 “-X”表示接头上的针脚数。

技术参数
  电阻<60mohm
  绝缘电阻

  (500V直流,50%RH)

  >1000Mohm
  动态电阻<15mohm
  电流  每个接头最大5A
  电压  500V交流~750V直流
  转速(双向)  最大1000rpm
  温度范围  -30°C~+ 85°C
  电圈噪音<40db,2MHz
  密封等级  IP67
  传动系统  滚珠轴承
  使用寿命  30000h,50rpm。取决于型号及使用情况

技术参数

  电源参数
  电源  24V直流/31A
  功率  750W(1HP)
  转速  3100rpm
机械装置
  材质  AISI 316不锈钢
  绞盘  外径:320mm,内径:200mm
  转速  约40rpm
  线速度  约25m/min
  装载线缆  可装载500m长的3mm普通钢缆

  (若选用更宽的绞盘,可装载更长钢缆,如果需要订购时请说明)。

  变速齿轮  Bonfiglioli A102,76:1,牵引力80Nm
  制动  圆盘制动,3mm厚AISI 316不锈钢板制成
  负载  50kg
  球形轴承  AISI 304不锈钢法兰球形轴承,3个,直径30mm
  重量(不包括钢缆)  63kg
包装信息  60x80x76cm,总重96kg(不包括钢缆)

订购信息

产品介绍货号
  CTD小型绞车,24V直流/750W  32.200
  AISI 316不锈钢夹具,用于滑环装置

  (不包括滑环装置)

  32.200 A
  自动导线系统  32.200 B
  滑轮,ø200mm  32.200 C
  速度调节器,24V直流  32.200 D
