芬兰Meridata公司MD DSS浅地层剖面仪(多模式系统)

用于地震数据采集，海底浅层剖面和侧扫声呐探测

MD DSS浅地层剖面仪可用于以下调查研究:

河流，湖泊，港口以及近岸的地球物理学调查、

  沉降，淤泥沉积和侵蚀研究、

  沉积物性质和底部结构调查、

  地震和测深综合调查、

  无论您的调查是关于基岩分析，还是确定各海底地层容量或确定流域泥沙淤积，MD DSS浅地层剖面仪都是有效的数据采集，处理以及展示工具。

多模式，宽波带工作系统

   作为一个真正的多模式声呐系统，MD DSS浅地层剖面仪在预定的声源或声学方法上不限于只在单一频率上工作，而是一种使用多种主动声呐的应用：

  地震反射剖面使用空气GＵＮ，Sparker或10赫兹以上的Boomer；

  软件可选择频率、带宽和脉冲窗口的连续变频（Chirp，线性调频）海底剖析；

  从100到1250khz频率的侧扫调查...

  MDDSS的灵活性可以让你采用适当的湿端组件，生成并利用10赫兹至40千赫频谱之间的几乎所有声学现象。因此新的声呐技术可以很容易地嵌入到您的MD DSS浅地层剖面仪中。

描绘海底特征和海底结构

MD DSS浅地层剖面仪的高级信号处理和图像增强技术能够揭示海底内部结构的**细节。

  强大的展示功能够实时以及在任务后期的处理中将海底结构可视化为清晰的轮廓。

在您的计算机中存储数字数据

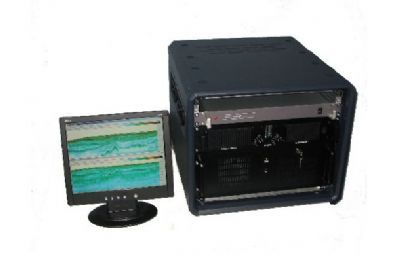

无需纸质记录仪。MD DSS浅地层剖面仪“黑盒”硬件连接您的PC或工作站，能够完全控制声呐操作，以及在您选择的介质上    以硬拷贝或数字的方式存储所有的数据。

以数字方式存储海底调查数据的能力，对各种需要进一步处理资料以及提取信息的研究来说非常重要。

可以非常方便的处理、可视化以及分析存储的调查数据。

相同的回声测深数据也可以灵活的用在如地质，湖沼学，工程和水文等的调查中。

系统配置

用于高分辨率海底剖面以及高渗透型地震反射调查

  1. 发射器电子器件；

  2. 带有通用音频信号处理器的PC/工作站；

  3. 船载连续变频声源（换能器）。

  另需一套定位系统（GPS）提供定位数据。其他诸如运动和姿态基准单元的传感器（IMU）能够很容易集成在系统中从而增强准确性。

4. 拖曳震源

有各种不同类型的声源可供选择。

海床及海底成像

地震反射剖面

使用低频率震源（空气ＧＵＮ，套筒ＧＵＮ，火花或boomer）进行准确的全波段采集和数字信号处理。

地震反射剖面应用：基岩分析、演练现场调查、水道疏浚评估...

频率范围：10赫兹到40千赫。

连续变频海底剖面

利用宽带调频波形，通过脉冲压缩和匹配滤波器相关处理，来获得较高的信噪比和锐层分辨率。

连续变频海底剖面应用：管道和缆线调查、水道疏浚前后调查、表层沉积物研究...

连续变频海底剖面频率：500赫兹到40千赫。

侧扫声呐调查

使用侧扫声呐获取海底成像。

侧扫声呐应用：水下搜索工作、海底表层地貌绘制、人造水下结构图绘制...

侧扫声呐频率：100到1250千赫。

系统规格

硬件

功能规格
