产品名称

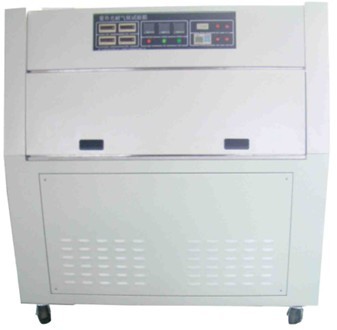

产品型号 | 紫外光耐气候老化试验箱 ZWLH-215 |
容积、尺寸和重量
|
样品架尺寸
| 150*75*1.5mm |
内箱 尺寸
| 450*1170*500mm |
重 量
| 约150 kg |
性能
|
测试环境条件
| 环境温度：5℃～35℃、相对湿度≤85%、试验箱内无试样条件下 |
设备用途
| 该设备主要是用于塑料、涂料、橡胶材料在模拟由太阳光、雨水、露水环境下的人工加速试验。用来评估材料在褪色、颜色变化、光泽、裂纹、起泡、脆化、氧化等方面的变化。从而为材料配方的改进、产品性能的提高提供依据。 |
产品特点
| 外光老化试验箱采用荧光紫外灯为光源，通过模拟自然阳光中的紫外辐射，对材料进行加速耐候性试验，以获得材料耐候性的结果。UV循环 一级的光化学反应对温度变化并不敏感。然而，随之而来的二级反应的速度则和温度变化紧密相关。一般来说，随着温度升高，反应速度会加快。因此，在UV曝晒试验过程中，温度控制就显得很重要，更重要的是要将加速试验所采用的试验温度与材料在实际应用中遭遇的最高温度相匹配。在设备中UV的温度设置可以是从50℃到80℃中的任何一点，具体取决于光照度水平和室内环境气温。设备的温度调 |
温度 范围
| RT+10℃~80℃ |
湿度 范围
| 85%～98% |
温度波动度
| ±0.5℃ |
温度 偏差
| ±2.0℃ |
升温 时间
| 20℃→+70℃ ≤2.5℃/min |
温度稳定度
（适 温度分辨率 | ±0.5℃ ±0.1 |
满足试验标准
| GB/T5170.9，Q/CS01-92， GB/T14522-93，GB/T2424.14-1995. GB/T16422.3-1997 符合标准: GB/T14522-93 GB/T16422.3-1997 GB/T16585-96 ASTM D4329 D499 D4587 D5208 G154 G53 ISO 4892-3 ISO 11507 EN534 PREN 1062-4 BS 2782 JIS D0205 SAE J2020 |
结构特征
|
主要技术参数A
| 外壁材料：钢板加烤漆 内壁材料：不锈钢板SUS304 样品架尺寸：300*78mm 立式品与灯管中心距：50mm； 灯管间中心距：68mm 万向脚轮：4个 |
空气调节通道A
| 离心风机：1个 加热器、给排水口、干球温度传感器 加湿水槽、干烧防止器、湿球温度传感器、湿球水槽 |
紫外灯管配置
| 型号：UV-B； 波长：280~315um; 型号：UV-A； 波长：315-400nm 灯管功率：40W 灯管长度：1220mm 灯管数：8支 试验时间：0～999H 可调； 紫外光、凝露时间交替可调 |
控制面板
| 控制器显示屏、电流表、指示灯 电源开关、累时器 |
机械室
| 加热机组、接水盘、自动补水系统 风道循环风机A、喷淋系统、排水孔仅风冷型） |
配电控制柜
| 配电板 |
结构与材质
| 1、箱体外壳材料：SUS304不锈钢板、A3板喷塑处理； 2、内胆材料：SUS304不锈钢板； 3、箱盖材料：SUS304不锈钢板喷塑处理； 4、在工作室的两边共安装8支UV－A或UV－B的紫外灯管； 5、加热方式为内胆水槽式加热，升温快，温度分布均匀； 6、箱盖为双向翻盖式 ，开闭轻松自如；内胆水位自动补水，防止加热管空烧损坏； 7、试样架由不锈钢或铝合金制成； 8、试验箱底部采用高品质可固定式PU活动轮； 9、排水系统使用回涡型及U型积沉装置排水； 10、试样表面与紫外灯平面相平行； 11、喷淋型设备内部安装有自动喷头，水压可调； 12、如果灯管在亮时，箱体的门一旦被打开，机器将自动切断灯管供电，并自动进入平 衡状态冷却，以免人体受到伤害； 13、箱内超温保护，箱内温度过高时机器将自动切断电源，并进入平衡状态冷却。 |
加热器
| 镍铬合金电热丝式加热器 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
加湿器
（仅湿热型）
| 水盆加热加湿方法 不锈钢铠装加热器 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） 水位控制装置，加热器防干烧装置 |
水路
| 加湿自动补水系统（仅湿热型） |
电源线孔及
排水孔 | 位于箱体背面 |
电气控制系统
| 进口数显仪表； 进口时间控制器； 电器元件：均采用进口公司产品； 主要配置：温控仪、时间继电器、电流表、电磁伐、紫外线灯管等； 带喷淋系统。 |
| 运行方式 | 定值方式 |
| 设定方式 | 中文菜单 |
| 设定范围 | 温度：根据设备的温度工作范围调整 |
| 输入 | PT-100铂金电阻 |
| 控制方式 | 抗积分饱和PID BTC平衡调温控制方式(温度试验设备) BTHC平衡调温调湿控制方式(温湿度试验设备) |
温湿度测量
| 温度：T型铠装热电偶 湿度：干湿球温度计法(温湿度试验设备) |
湿热系统供水
|
供水方式
| 自动补水 |
供水装置位置
| 不锈钢水箱 |
储水箱容积
| 20L水箱 |
供水水质要求
| 电阻率≥500Ωm |
安全保护装置
|
加热系统
| 超温过热 风机过热 |
冷凝系统
| 加湿热管干烧 供水异常 |
试验箱
| 可调式超温 试验空间温度熔断丝 空气调节通道极限超温 风机电机过热 |
其它
| 总电源相序和缺相保护 漏电保护 过载及短路保护 试验箱打开断电保护 |
其他配置
|
电源线缆
| 五芯（三相四线+保护地线）电缆1条（约4米长） |
试样电源控制端子
| 继电器触点控制，AC220V、7A以内（当正常运行时，触点闭合；当设备停机或故障时，触点断开） |
总电源漏电断路器
| AC380V、50Hz、三相四线＋保护地线 |
运输
| 试验箱为整体式，整体运输 |
重量
| 最大运输重量（不含包装）： “参见2.3重量” |
使用条件
| 由用户保证下列各项条件 |
安装场地
| 地面平整，通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间，如下图所示： |
| C的尺寸是： | A：50mm A：50mm A：50mm |
环境条件
| 温度：5℃～35℃ 相对湿度：≤85% 气压：86kPa～106kPa |
自来水
（仅限配纯水机的湿热型设备） | 流量≥200kg/h，压力0.1MPa～0.25MPa 自来水符合GB 5749-1985 生活饮用水卫生标准 注：纯水机备DN15外螺纹接头 |
供电条件
电源
| AC380V 三相四线+保护地线 电压允许波动范围：AC（380±38）V 频率允许波动范围：（50±0.5）Hz 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并提供相应的电源线。 且此开关必须是独立供本设备使用（建议电源开关容量：25A）5KW |
