X-rayCCD探测相机

如何选取一个合适的X射线探测相机，可根据下述的问题来初步判断:

应用是什么?

X射线的能量范围是多少?

X射线探测相机可感测到的光通通量(flux)是多少?

X射线探测相机的感测面积需要多大?

X射线探测相机的曝光时间需要多长?

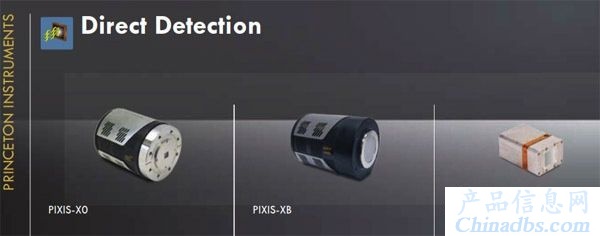

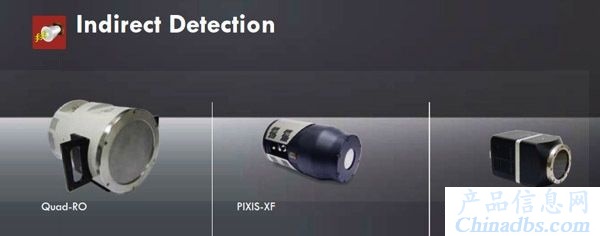

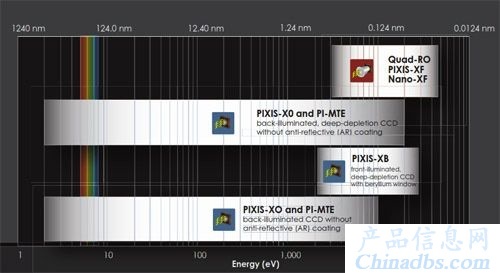

依上述的需求，X射线探测相机依能量來区分，可分直接探测相机和间接探测相机兩大类。

电浆诊断分析影像 X射线光谱 受疟疾感染的红血球 X射线衍射图像 X射线结晶图像

世上最小巧及适合在高真空环境下使用的

科研级X-RAY CCD PI-MTE:2048

特点︰

* 能在真空环境下长时间工作

* 直接软XRAY成像 (<30 eV 至 ~10 keV)

* 背照式CCD

* 2048 x 2048 PIXEL CCD相机(27.6 x 27.6 mm成像面积)

* 高灵敏度及超寛动态范围

* 热电制冷

* 配合Lightfield软件

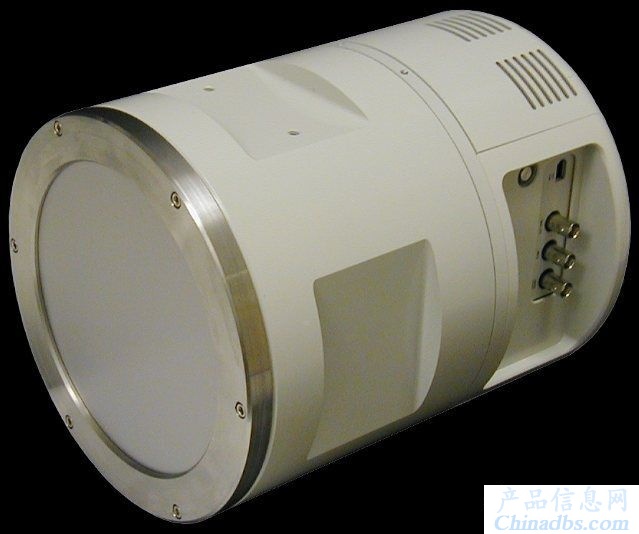

大成像面積硬X-RAY CCD QUAD-RO

特点︰

* 利用Phosphor版間接硬X-RAY成像 (~4 keV 至 >50 keV)

* 簡易設計方便更換Phosphor版

* 獨家的四出口設計配備電子均衡

系統以獲得更大的成像面積

* 165mm dia. 成像积

* 量子效率高达70%

* 高灵敏度及超寛动态范围

* 热电制冷

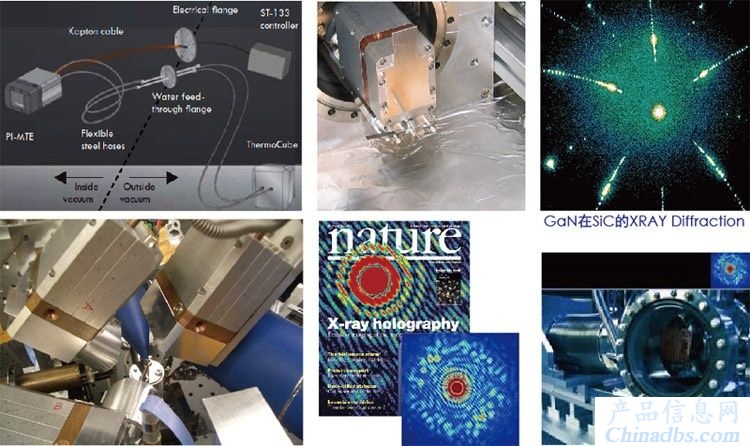

实验设计及成像应用︰
