旗舰产品PI-MAX像增强型ICCD在最前沿的时间分辨成像以及时间分辨光谱应用中发挥巨大的作用。光纤耦合的16-Bit PI-MAX增强型ICCD提供各种CCD与增强器的组合以达到***探测灵敏度和最短几百皮秒级别的精确快门控制。通过与世界知名研究者的通力合作，普林斯顿仪器凭借其独有的先进技术为客户提供了具有无以伦比性能的产品。

作为世界ICCD的领军者，普林斯顿仪器公司一直以自己生产的高性能ICCD为荣，其无论是灵敏度还是时间空间分辨率，无论是读出速度还是量子效率，都深受全球研究者们的推崇。

**消息：

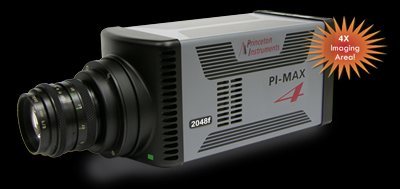

PI-MAX4:2048f

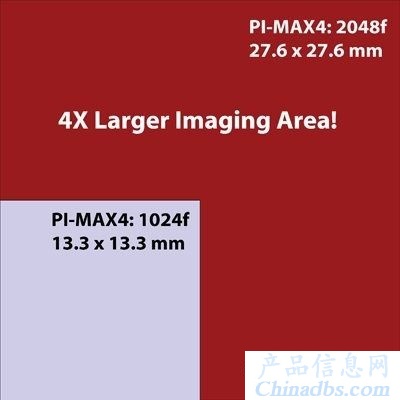

更快，更准，更灵敏的科学级 ICCD ! 比PI-MAX4®1024f 的成像面积大4倍！

PI-MAX4：2048f 是拍摄动态中子成像应用的理想选择。更大的成像区域可以在每个图像中获取更多信息，可以优化对中子源的操作。

CCD芯片规格为2Kx2K，通过光纤耦合至像增强器，像增强器包含GenII 或 GenIII。是目前市面上提供的仅有高帧速相机，拥有6MHz读出速度/16bit动态范围，以及1MHz的重复频率。

PI**的采集软件LightField可以提供：自动坏点矫正，精确曝光时间设置。

PI-MAX4:2048f应用：

衝擊波物理 (Shock Wave Physics)

中子研究 (Neutron Research)

燃燒应用 (Combustion Applications)

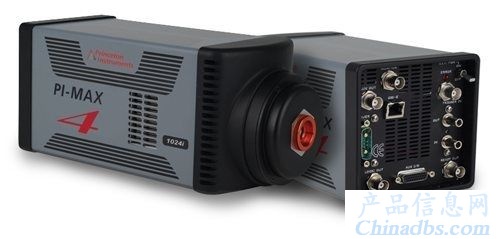

PI-MAX系列 -

极精密和高智能ICCD相机

更快! 更灵敏！更小巧！一体式相机，高速网络接口！

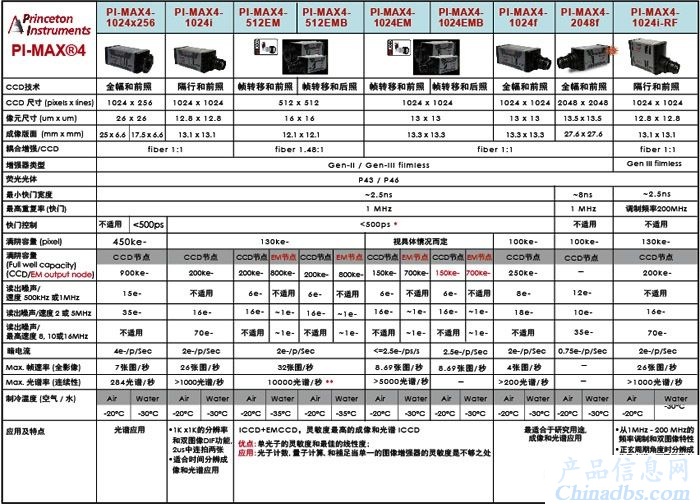

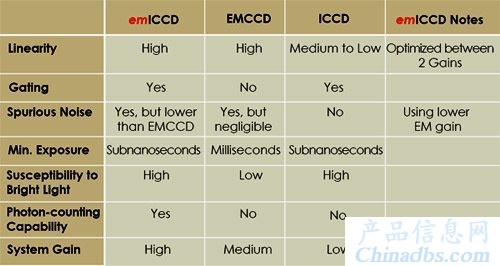

如何选择一台合适的ICCD， EMCCD 或 emICCD ：

PI-MAX4 ICCD:

PI-MAX4-1024i， PI-MAX4-1024x256 及PI-MAX4-1024i-RF ; PI-MAX4-2048-f ;

PI-MAX4 emICCD:

PI-MAX4-512EM/EMB， PI-MAX4-1024EM/EMB

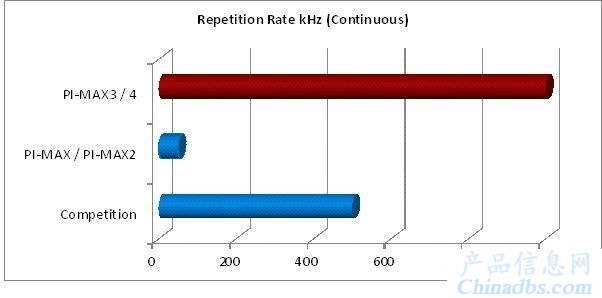

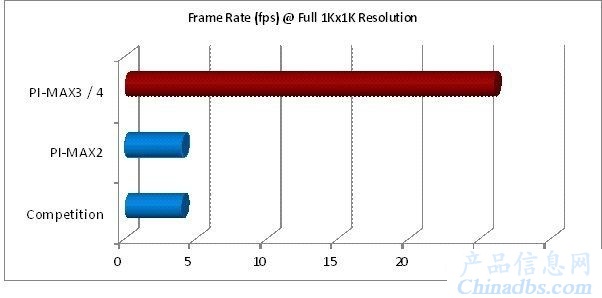

• 32M读出速度高帧速，1MHz高重复频率：可充分利用您的高速脉冲激光器信号！

• 提供双图像特性 (DIF) 非常适合应用于粒子成像或示踪应用！

• SuperSynchro™ 时钟发生器：门宽及延迟可设置10ps步长，<35ps抖动！

• 氮气光阴极制冷技术将EBI降低！

• 噪声降低20倍，提高弱光检测灵敏度！

• PINS™ (Princeton Instruments Noise Suppression) 降噪技术，最低业内读出噪声！

• 一机集成多种制冷方式：水冷，风冷，水冷+风冷！

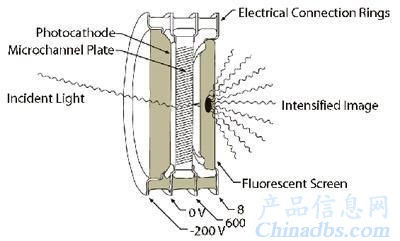

PI-MAX4 相机系统均配有**型的PI独有 Gen II 及Gen III 无膜型增强器，该增强器可以兼具高灵敏度和快门控速度。

PI-MAX4应用：

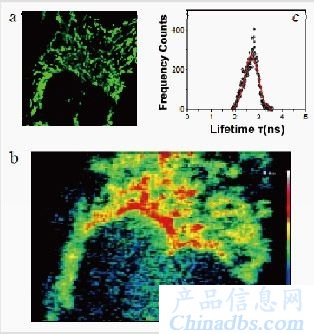

应用1：FLIM                              应用2:FRET

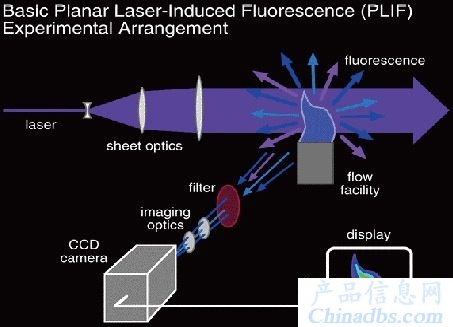

           应用3：平面激光诱导荧光（PLIF）

          应用4：时间分辨光谱图

    应用5：燃烧与爆炸研究（Combustion）

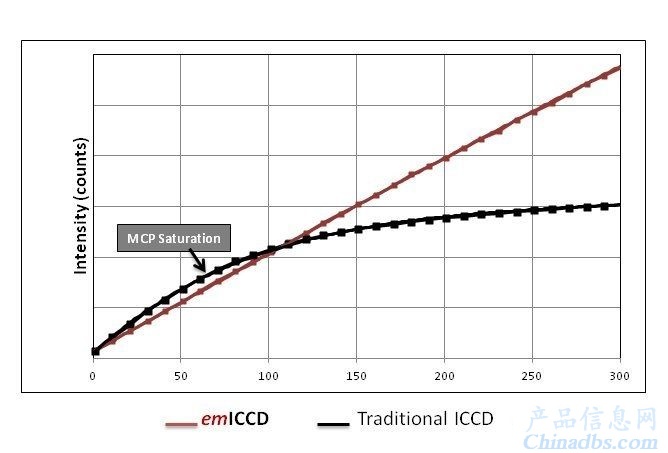

Superb Linearity

PI-MAX4:emICCD经过改良不仅线性度增加，灵敏度也增加。

PI-MAX4:1024-RF:

世界上**一台允许万像素的分辨率和16位数字化的频域和时域成像ICCD相机。

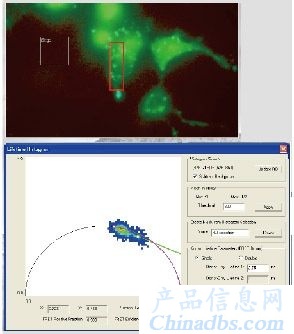

PI-MAX4:1024-RF是PI不断追求创新及解决研究仪器上限制的另一项创举，将相机结合锁像放大器（锁相放大器）功能，使得ICCD可以进行特殊萤光生命期影像实验（FLIM)ey FRET。

特点为：

• 内建有HV modulation可调整RF modulation的频率及相差，频率可调范围为1MHz-200MHz，相差（Phase）为0-360度可调。

• 内建有同步器及讯号产生器，可与激光信号及TTL信号同步产生，控制外部仪器。

特点：

像增强型EMCCD-

• 双增益模式可达到***灵敏度。

1024X1024FT成像模式-

• 帧速更高，传输速度更快，最快读出速度10MHz可在短时间内捕捉更多的图像。

EMICCD:512B探测器-

• 帧速为32fps并配有双读出速度可供选择，比同等探测器帧速提高一倍。

热电制冷-

• 全金属真空密封模式，终身无需维护，制冷温度低至-20⁰C，有效抑制暗电流<=2e-/p/sec。

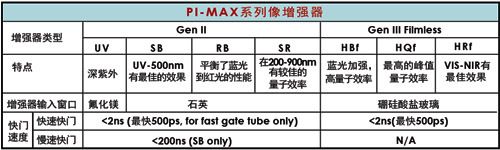

增强型镀膜-

**代（4种）以及第三代（2种）无膜式增强型镀膜，可根据您的研究需要针对不同波段进行增强，详情请参见增强型镀膜量子效率曲线。

光纤耦合器件-

• 增强型EMCCD在像增强器与EMCCD之间使用光纤耦合器件进行连接，光通量可达到使用传统镜头耦合所得光通量的12倍，提高灵敏度，有效用于弱光探测。

超快亚纳秒门-

• 提供<500ps的曝光模式，帧间时间为微秒级，可用于超高速图像/光谱采集。内建可编辑SuperSynchro时钟光生器。

• 门宽以及延时可线性控制，并在实验进行中实时调整。脉冲频率范围0.05Hz-1MHz。门宽加延迟时间：10ns-21sec.

可配合64位Lightfield智能操作软件-

• 数据直接存储硬盘，无需经过缓存。

• 可随时监控每张拍摄时间，可将图像文件输出成视频。

DIF(Double Image Feature)：

• 在2微秒内快速连拍两个高分辨率图像，PI-MAX4：1024i使用了隔行扫描CCD技术，能够在很短的时间里连续手抓拍两个不同的图像。这尤其适用于弱光条件下的粒子成像测速或示踪应用，可以对**、二帧的曝光时间进行精确控制从而增强了整体的功能性。

GigE(Gigabit Ethernet)数据传输接口-

• 高频宽数据传输，可轻易在50米外操作。

SyncMaster:

在PI-MAX4拥有的SyncMaster信号输出基于摄像头的高精度内部时钟。这个信号可以被用来连续触发脉冲激光源。由于增强器选通是基于同一时钟，在整个实验中，抖动被保持得尽可能低（通常只由激光抖动有限）！此外，通过省去了外部延迟发生器盒，宝贵的实验室空间守恒。

Advantages with SyncMaster

1.Lowest jitter

2.Eliminate external timing generators

氮气光阴极制冷技术将EBI降低（Photocathode Cooling）！

EBI（相当于背景强度）是指从增强器的光电阴极的热发射。在PI-MAX4相机具有冷却光阴减少EBI高达20倍的规定。这是用于超低光与单光子水平的测量的一个重要的考虑因素。
