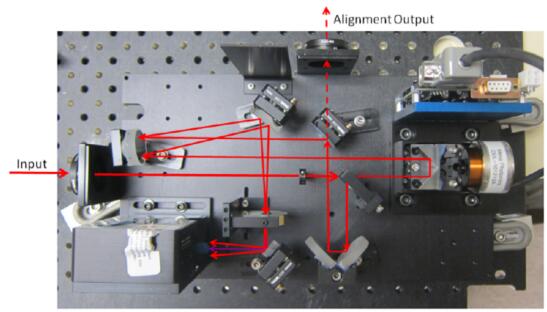

产品介绍 超短脉冲测量仪-FORG 型号:FROGscan 品牌:Mesa Photonics 描述:频率分辨光学开关(FROG)是一种常用的脉冲测量系统。超短脉冲测量仪是Mesa Photonics研发并生产的Frog Scan测试系统,功能齐全,适应性强,且易于使用,可以满足您的所有脉冲测量需求。超短脉冲测量仪和传统的自相关法测试不同,FROG不止可以获得脉冲激光的脉宽,还能给出被测激光的脉冲相位、脉冲形状和光谱信息等参数。无论你是调整激光系统或测量脉冲形状,FRGO测试系统都能满足你的需要。 超短脉冲测量仪工作原理: FROG的基本方法是将待测脉冲经分束器分为两束,其中一束引入一个可调的时间延迟,然后再让两束光通过倍频晶体产生相互作用,产生倍频信号光。经光谱仪对信号光进行光谱展开后,计算出信号Esig ( t ,τ) ,对其求傅里叶变换得到频域信号Esig (ω, τ) , 然后用实验测得的I FROG(ω,τ) 代替信号Esig (ω,τ) 的幅度得到新的Esig (ω,τ) ,经反傅里叶变换得到新的Esig ( t ,τ)应用一定的限定条件,由新的Esig ( t ,τ) 计算出新的E( t) 作为下一次迭代的初值。重复这个过程,直到FROG图形误差达到一个可以接受的值成为FROG迹线,并从FROG迹线中恢复脉冲的振幅和相位分布。 超短脉冲测量仪光路原理图: 超短脉冲测量仪产品特点:
超短脉冲测量仪应用范围:
超短脉冲测量仪技术参数:

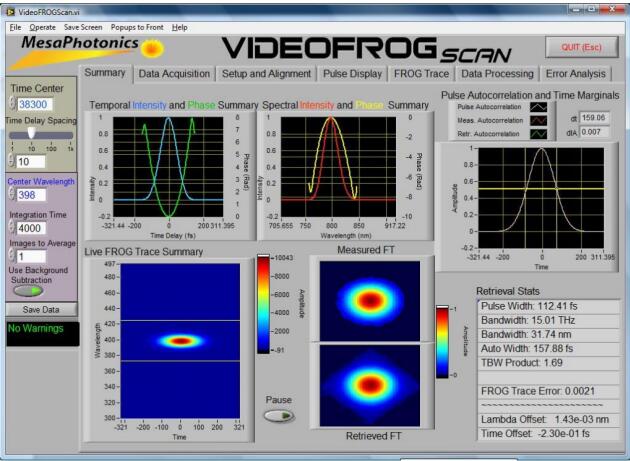

超短脉冲测量仪测试结果界面: 下图中可以轻松读取待测激光的脉宽,脉冲形状和光谱信息。 |
