精度***成像式光谱亮度色度计

测试性能

成像亮度色度计

亮度

色度

光斑光谱辐射计

光谱辐射

适用领域

平板显示器

- 均匀度

- 对比度

- 可视角度

- 伽玛值

- 微观评估

投影显示

背光单元

灯具的光束模式测试

LED显示屏与LED阵列

测量能力：(亮度成像计：亮度、色度测量；点光源分光辐射计：光谱辐射强度)

整合了速度与精度

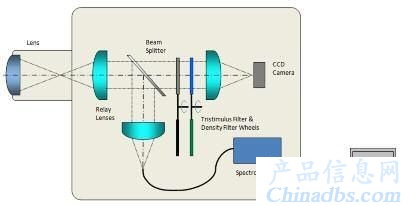

WP214整合了一个高精度的分光辐射计，具有先进的分析能力，是一个大视场的成像三色色度计系统。系统具有高动态范围特性、冷却CCD成像仪具有0.5百万像素的分辨率和一个集成的光谱仪作为成像结果校正。 自动滤光轮包含四个三色过滤器和5个可选位置。

这两种技术的结合可确保设备的高精度和提高产能。在很多应用领域，WP214可以代替两个分立的仪器。考虑到有多种镜头可选，本仪器更适合实验室的应用。例如，接上CONOMETER 透镜，WP214可测出视角为+/-80°的光照度与色度。附带的 软件提供了FPD's，LED或者OLED发光应用分析的整套解决方案。强大的软件套件提供了一个高度可配置的用户界面与广泛的分析和自动化功能。 脚本工具直接嵌入在软件，不再需要为各种自动化生产应用程序作外部软件开发。

相较于色度计，分光辐射计具有更低的误差因子，因为它误差根源可细分到小可验证的评价，包括：波长误差，带宽，杂散光，线性系统与动态范围。简而言之，如果那些规格达到**值，那么LEDs，OLEDs甚至激光光源的光谱分布测试将会很成功。WP214的分光辐射计具有

一流的参数规格：

产品规格:

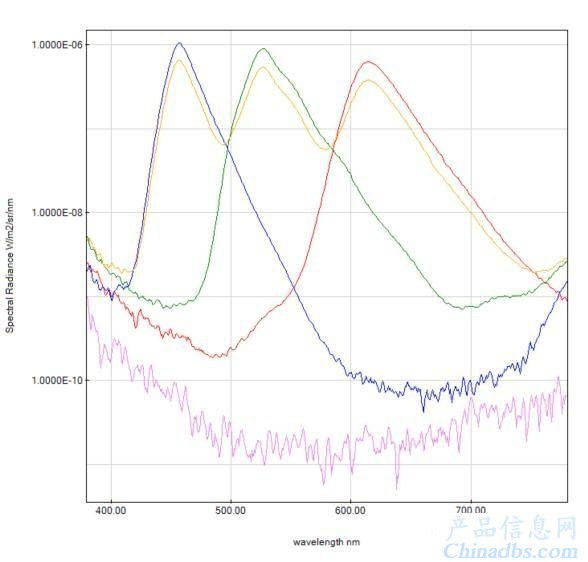

使用WP214测试出的红、绿、蓝、白、黑OLED的光谱。对于蓝OLED，亮度只有15cd/m ，而峰值比设备自身噪音高五个数量级。

CIE色彩空间

所以选择的测试图层的AOIs绘制于激活的CIE色域空间中。色彩空间窗口在CIE色彩空间以CIE1931或CIE1976标准标示了色度的分布。光谱测试的色度级别也可绘制出。

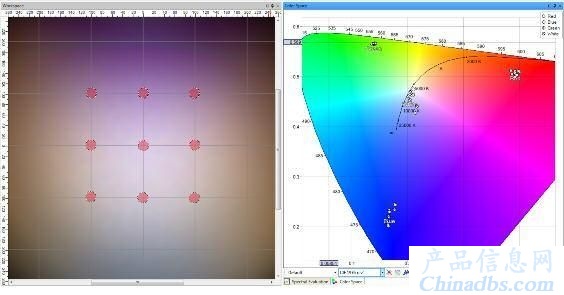

显示器上9个AOIs以CIE 1976色坐标显示出，显示器设为白、红、绿、蓝色。

色域

Photometrica^@包括一套标准色域库用以自动执行基于色度测试的合格/不合格分析。多区域可参照特殊AOIs的相同测试同时测出。用户可添加他们自己的在软件中的区域定义。

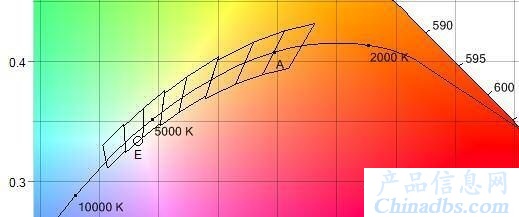

建立于ANSI SSL彩色区域标准，在CIE上画出的色域。

CONOMETER^®镜头

WP214通过装备CONOMETER^®镜头，能测出可视角度所对应的亮度与色度函数。LCD、OLED与LED显示设备能简单而快速测试出来。高精度集成光谱仪和自动三色校正成像色度计可提高白色和色域间的任何值测量的准确度。

除了分光计的校正，Photometrica®还包括四色（RGBW）矩阵校正系统，在照明充足的成像色度计但对于光谱辐射计不足的情况下用以提高色度计精度。

配备CONOMETER^®镜头的WP214可测试0.01 to 18，000 cd/m2的亮度值。内置可选的密度滤光片可把最大亮度测试值提高到18，000，000 cd/m2.无论是显示屏全黑或者逆光，用户均可轻易测试出结果。

亮度等级和对比度

Photometrica®可以显示和计算任何灰度中可视角度的亮度测试层源数据包括：对比度、伽马值、伽马拟合、转置和Delta E值。在Photometrica®计算界面用户可以通过代数编辑器轻易创建新的测试层。
