成像色度计
为高质量彩色图像的CIE过滤曲线高端彩色相机

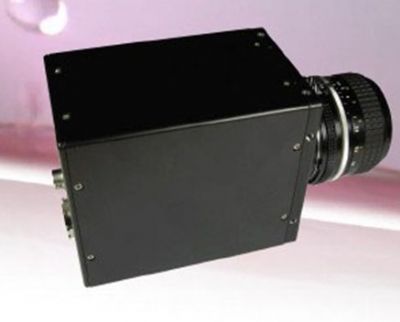

Condor3 CIE的相机使用定制的CIE过滤器以达到接近人类眼睛的高品质彩色传感。苛求的机器视觉理想应用是跨越不同的行业。光束分离涂料和CIE自定义过滤器将接收的光分成CIE-X， CIE-Y和CIE-Z波长指向排列精确的三通道CCD，同时获取CIE图像。你不再需要一个滤波器解决运动伪差的CIE图像。Quest Innovation的Condor3 RGB 618结合了***四方面：
1.**的RGB图像：相比之下，Bayer彩色相机使用内插程序，而CCD相机是采用更精确的逐像元颜色数值。此外，因为没有插值，三通道多光谱相机的图像提供了更加精确的空间分辨率，提供更准确的边缘检测。
2. 高速度:三个通道的解决方案有每秒高达120帧的高帧率的优势。这让苛求的机械视觉的应用成为可能。
3. 物美价廉:ICX618传感器与附带的棱镜组合结果是一个高质量实惠的相机。
4. 灵敏度高：因为Condor3不使用吸收滤光器，它最大限度地减少光能量损失。保证了高灵敏度。
应用 效益
• CIE彩色图像 • CIE平行图像采集
• 苛求的机械视觉 • 真彩色图
• 高速摄影 • 更清晰的视觉边缘
• 科学实验 • 高感光度
• 显微镜学 • 点对点三通道成像
• 激发荧光成像
产品特点
• 高帧率
• 3CCD彩色图像
• C透镜座
参数 |
传感器 | ICX 618 |
有效面积 | 1/4”传感器 |
像素频率 | 50 MHz |
分辨率 | 640 (H) x 494 (V) |
像素尺寸 | 5.6 μm |
全图像帧频 | 全分辨率120 Fps |
通道 | 通道1: CIE-X
通道2: CIE-Y
通道3: CIE-Z |
调整精度 | 机械稳定度：优于1/4th每像素 |
S/N比例 | >52 dB |
位深 | 8位3通道， 12位3通道，帧率取决于CL底座接口类型 |
增益 | 0到36 dB模拟增益 每通道可选增益 |
视频输出 | 相机连接底座 |
触发模式 | 内触发器， 外触发器(CL和Hirose连接器) |
同时性 | 所有传感器时脉同步化；智能触发器为高级触发方式 |
电子快门 | 同步曝光.可选每通道；每个通道均可提供长和短曝光；提供一般触发模式；曝光增量 54μsec；曝光基于触发器. |
控制界面 | 所有指令都通过相机连接 |
查询表 | 每通道查询表.通过接口控制选配预定和免费表. |
外控能力 | 增益， 曝光， LUT配置， 启动顺序， 交换像素， 位模式， ROI， 启动Flash和配置能力， 用户设置存储 |
交换输出通道 | 输出通道重排控制 |
重量 | 除镜头外800g |
尺寸 | 80 x 100 x 125 mm (WxHxL) |
配选镜头架 | Nikon F-Mount 或 M42 Mount |
工作温度 | -40 到 +80°C |
规程 | CE (EN 61000-6-2 EN 61000-6-3)， FCC Part 15 class B， RoHS/WEE |
后焦距 | 46.5 |
电源 | 12-24V DC +/-10%， 8W |
湿度 | 20-90% 不凝结 |
| 连接器 |
Pin 信号 功能 Pin 信号 功能
1 GND GROUND 1 14 GND
2 Vin +15-24V 2 15 X0-/X0+ CL Data
3 DNC 不可连接 3 16 X1-/X1+ CL Data
4 DNC 不可连接 4 17 X2-/X2+ CL Data
5 DNC 不可连接 5 18 Xclk-/Xclk+ CL Clk
6 DNC 不可连接 6 19 X3-/X3+ CL Data
7 触发输入 触发输入 7 20 Ser TC+/Ser TC- 触发输入
8 触发输出 触发输出 8 21 Ser TFG-/Ser TFG+ 触发输出
9 DNC 不可连接 9 22 CC1-/CC1+
10 DNC 不可连接 10 23 CC2+/CC2- 不可使用
11 DNC 不可连接 11 24 CC3-/CC3+ 不可使用
12 DNC 不可连接 12 25 CC4+/CC4- 不可使用
13 26 GND
|
