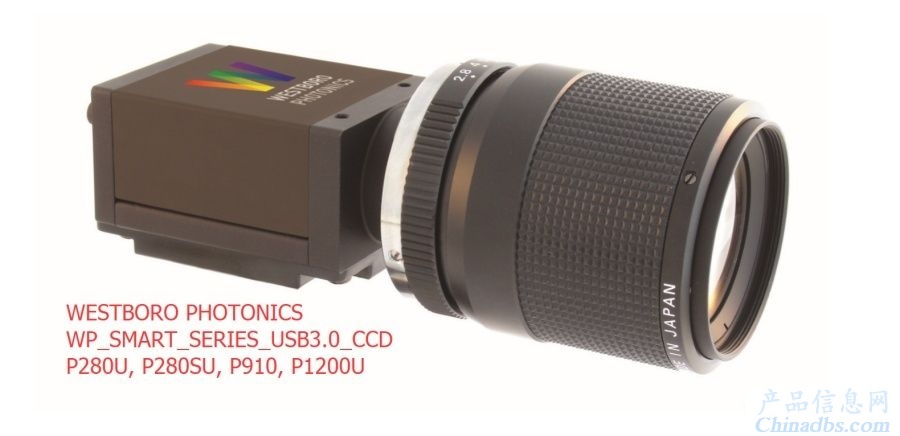

成像光亮度计SMART_SERIES_USB3 CCD:P280U， P280SU， P910， P1200U具有高分辨率，光亮度测量快速稳定的特点，低功耗使得机器在运转时的发热量和噪声更少。标准镜头可以测量的视场角：从10°到多达82°。每个亮度计有一系列适配传感器分辨率和大小的镜头，能拍摄***锐利清晰图像。
主要特点:
快速测量
高达1200万像素
小巧轻便
低功耗
灵敏
高动态范围
应用领域:
显示屏测试灯具/光源的光斑测试
道路照明
汽车与航空照明
建筑场景
艺术景观与商业照明
人体工程学
高分辨率:
亮度计几个可供选择的镜头及像素分别是280万、910万、890万和1200万像素。 这些都能满足
你的应用需求
配套镜头:
每个亮度计有一系列适配传感器分辨率和大小的镜头，能拍摄***锐利清晰图像。标准镜头
可以测量的视场角：从10°到多达82°。也可使用显微镜镜头。
出众传感器 & 闪变:
用了Sony**的ICX CCD 传感器， 光度测量快速稳定。每个传感器都精准配套了适光滤片然后
校准，从而确保最高精度的测量。
高动态范围:
单次曝光测量可以可靠的报告出亮度更宽的动态范围>60dB (1000:1)，使用HDR成像方法可以获得
高动态范围120dB(1，000，000:1)
外形紧凑:
亮度计（含一个常规镜头）的重量仅有300g，使其安装更容易并降低安装成本。小巧的亮度计可以安装到狭小空间里，而带锁紧螺丝的USB3.0接口数据线确保了连接的可靠性
强大的软件功能:
Photometrica® 软件和可选的软件包为测量和分析提供了广泛的选项。Photometrica可选的SDK可以允许使用内置脚本或外部控件创建完全定制的解决方案
低功耗 (<4.5W):
光度计可以通过USB3.0或者是光度计的GPIO的连接器来供电。最重要的是，低功耗使得机器在运转时的发热量和噪声更少
规格 | P280SU | P280U | P910U | P1200U |
传感器型号，对角线尺寸，像素间距 | ICX674 2/3”， 4.54 μm | ICX687 1/1.8”， 3.69 μm | ICX814 1”， 3.69 μm | ICX834 1”， 3.1 μm |
传感器类型 | 14-bit， 全球快门CCD |
传感器像素（百万像素） | 2.8 | 2.8 | 9.1 | 12 |
像素分辨率 | 1920 x1440 | 1928 x1448 | 3376 x 2704 | 4240 x 2824 |
满势阱容量（e-） | 13490 | 8517 | 9996 | 6085 |
系统动态范围（单次曝光，单个像素） | 62 dB | 60 dB | 60 dB | 54 dB |
高动态范围（多重曝光） | > 1，000，000:1 |
噪声电子数 (e-) | 9.56 | 7.43 | 9.43 | 11.18 |
最小亮度 (cd/m2)*， SNR = 100 | 0.04 | 0.06 | 0.06 | 0.08 |
最大亮度 (cd/m2)** | 15，000，000 |
系统精度*** | 亮度 (Y) ± 4 % |
短期重复性****
| 亮度 (Y) ± 0.08 % |
标准镜头
无穷视场角（H×V） 最小焦距的视场角 焦距
| 5 mm lens | | 71.5°x55.5°; 140mm x 100mm 16 cm to ∞ | | |
8 mm lens | 57.6°x44.8°; 100mm x 76mm 16 cm to ∞ | 48.5°x36.4°; 83mm x 61mm 16 cm to ∞ | | |
12 mm lens | 40.2°x30.7°; 64mm x 48mm 15 cm to ∞ | 33.4°x24.7°; 53mm x 39mm 15 cm to ∞ | 54.9°x45.2°; 92mm x 73mm 18 cm to ∞ | 57.6°x40.3°; 97mm x 65mm 18 cm to ∞ |
16 mm lens | 30.7°x23.3°; 46mm x 35mm 15 cm to ∞ | 25.4°x18.7°; 38 mm x 28 mm 15 cm to ∞ | 42.6°x34.6°; 66mm x 52mm 18 cm to ∞ | 44.8°x30.8°; 69mm x 46mm 18 cm to ∞ |
25 mm lens | 19.9°x15.0°; 26mm x 20mm 15 cm to ∞ | 16.4°x12.0°; 22mm x 16mm 15 cm to ∞ | 28.0°x22.6°; 62mm x 50mm 24 cm to ∞ | 29.6°x20.0°; 66mm x 44mm 24 cm to ∞ |
35 mm lens | 14.3°x10.7°; 16mm x 12mm 17 cm to ∞ | 11.7°x8.6°; 13mm x 10mm 17 cm to ∞ | 20.2°x16.2°; 59mm x 47mm 28 cm to ∞ | 21.4°x14.3°; 62mm x 42mm 28 cm to ∞ |
50 mm lens | 10.0°x7.5°; 8.8mm x 6.6mm 18 cm to ∞ | 8.2°x6.0°; 7.2mm x 5.3mm 18 cm to ∞ | 14.2°x11.4°; 62mm x 50mm 38 cm to ∞ | 15.0°x10.1°; 66mm x 44mm 38 cm to ∞ |
光圈校准 | Two: typically f/1.8， f/16 |
在亮度为100cd/m2的最小测量时间（秒） | 0.3 | 0.4 | 0.5 | 0.6 |
空间测量功能 | 亮度，照度，光强度，均匀性，对比度，伽马值，用户自定义 |
单位 | cd/m2， fL， lux， fc， cd cd/m ， fL， lux， fc， cd |
通信接口 | USB3.0 |
电源 | 5 V over USB or 12 V over GPIO Connector (recommended)， 4.5 W max |
尺寸（不含镜头） (H x W x D) | 44 mm x 29 mm x 58 mm |
重量 | 亮度计本身110 g; 若含一个通用镜头200 g - 350 g |
操作环境温度 | 0 to 50°C， 按照说明书: 18 to 24°C |
操作环境湿度 | 10% to 90% (无冷凝) |
符合认证 | CE， FCC， KCC， RoHS. 产品ECCN分类: EAR099. |
* 使用7x7 像素区域
** 使用最小光圈无密度滤光片
*** 基于A光源、 20 x 20 像素区域的测量
**** 使用90 x 90 像素区域
推荐操作系统配置
· 3.0 GHz and 8 cores
· 16 - 32 GB RAM
· Windows 7 or 10， 64 bit
· Dual-monitor video output
· USB 3.1 port. (USB 3.1 PCIe card included with system)
所有亮度计包含Photometrica软件、PCI扩展卡（USB3.0接口）和3米USB3.0
Type-A转Micro-B数据线（带锁紧螺丝）镜头需要单选
