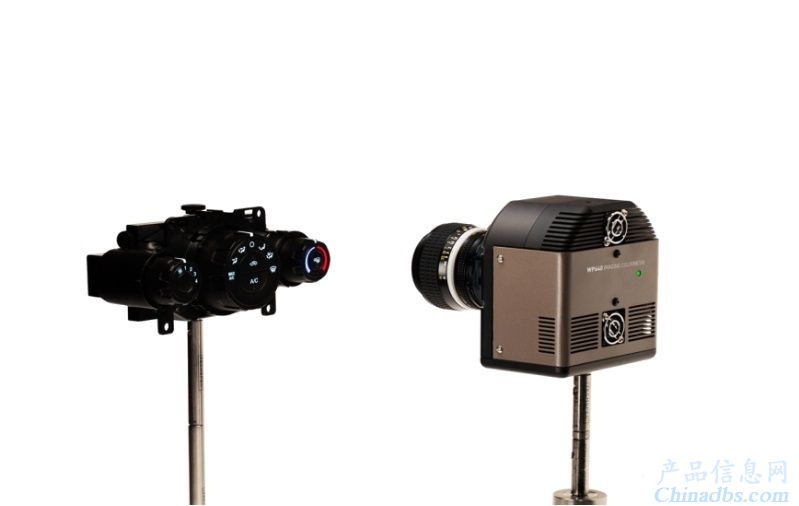

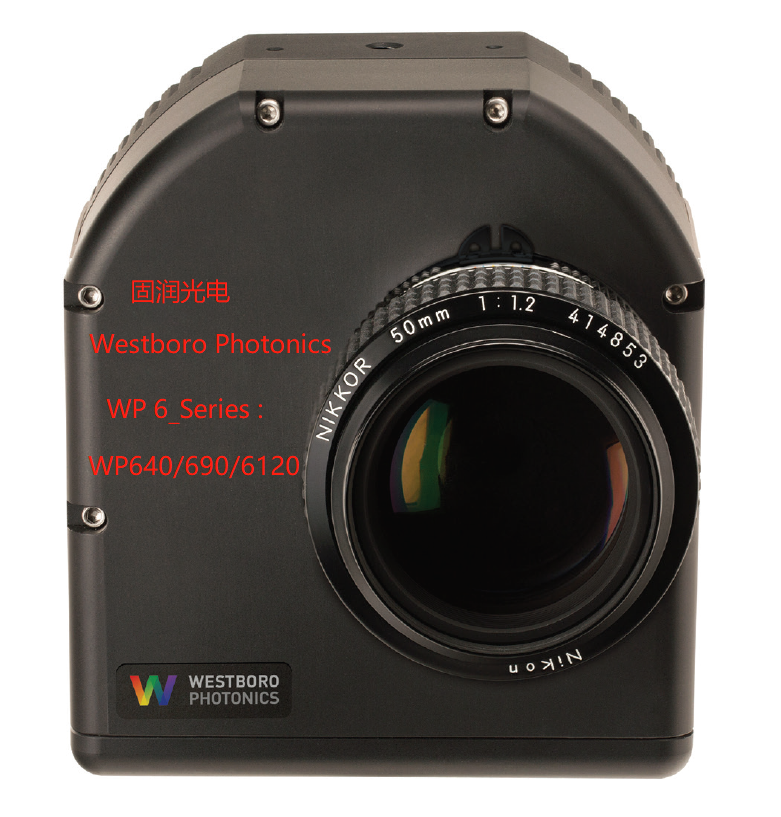

WP6_Series:WP640、WP690和WP6120成像亮度色度计提供高分辨高精度的2D光亮度与色度检测，显示屏亮度均匀性，Mura值等参数，结合多种可选镜头和滤光片以及选配的脚本或者软件开发工具包（SDK）提供优秀的亮度色度测试解决方案，软件的结果和分析功能都能实现高效的自动化。
主要特点:
高灵敏度
CIE配色滤光片
多种镜头可选
USB2.0接口
灵巧轻便
应用领域：
平板显示器的均匀性
键盘背光
手机按键背光
航空/汽车仪表盘亮度分析
光束分布分析
固态光源分析
性能 :
配置400万、900万、1200万像素分辨率，WP640、WP690、WP6120成像式亮度色度计提供了优秀的亮度色度测试解决方案。可选各种各样的镜头以适应各行业的应用需求。
WP自带Photometrica@软件为用户提供了**生产力的软件环境，无论是简单或深入的分析。使用选配的脚本或者软件开发工具包（SDK），软件所有的结果与分析功能都能实现高效的自动化。
灵敏度:
WP640、WP690、WP6120均使用帕尔贴冷却CCD，能使测试噪音和漂移降到最低。在低于0.01cd/m2亮度的弱信号都可以可靠地进行分析。
精度：
精确匹配的CIE三色滤光片确保了准确的亮度与色度测试，Photometrica@软件中的电子曝光可以确保场景中的每一点都得到**的曝光值，即使高动态范围超过100，000:1。
规格
| WP640 | WP690 | WP6120 |
传感器型号，对角线尺寸，像素间距 | True Sense KAI-04022， 21.4 mm， 7.4 μm | Sony ICX814， 16.0 mm， 3.69 μm | Sony ICX834， 15.8 mm， 3.1 μm |
传感器类型 | 16-bit， 带有微透镜的行间转移CCD图像传感器 |
传感器像素（百万像素） | 4.2 | 9.1 | 12 |
图片分辨率 | 2048 x 2048 | 3388 x 2712 | 4250 x 2838 |
满势阱容量(e-) | 40，000 | 18，000 | 9，000 |
系统动态范围（单次曝光，单个像素） | 74 db | 75 db | 75 db |
高动态范围（多重曝光） | > 1，000，000:1 | > 1，000，000:1 | > 1，000，000:1 |
亮度最小值 (cd/m2 )* | 探测极限 | 0.00002 | 0.00002 | 0.00004 |
SNR = 60 | 0.0002 | 0.0002 | 0.0004 |
SNR =100 | 0.0003 | 0.0003 | 0.0006 |
亮度最大值 (cd/m2 )** | 1.5x10? |
系统精度*** | 亮度 (Y) ± 4 % CIE色度坐标 (x，y) ± 0.003 |
短期重复性 | 亮度 (Y) ± 0.03 % CIE色度坐标 (x，y) ± 0.00005 |
标准镜头 视场角(H x V) | 14 mm | 57° x 57° | 40° x 48° | 35° x 51° |
24 mm | 35° x 35° | 23° x 29° | 21° x 31° |
35 mm | 24° x 24° | 16° x 21° | 14° x 21° |
50 mm | 17° x 17° | 11° x 14° | 10° x 15° |
100 mm | 9° x 9° | 6° x 7° | 5° x 8° |
亮度在100cd/m2时的最小测试时间- Native， 2x2 Binned， 4x4 Binned (s) | 亮度 - 2.5， 1.4， 0.9 色度 - 10.9， 6.4， 5.1 | 亮度 - 3.1， 1.6， 1.0 色度 - 13.5， 7.3， 5.2 | 亮度 - 3.8， 1.8， 1.1 色度 - 16.5， 8.2， 5.7 |
测试功能 | 亮度，辐射度，照度，辐照度，光强度，辐射强度， CIE色度坐标，相关色温（CCT），主波长， L*a*b*， 伽马值，色域，均匀性， ΔE*， 用户自定义 |
单位 | cd/?m2 ， fL， W/?sr/?m2 ， lux， fc， W/?m2 ， cd， W/?sr， CIE (x，y)， CIE (u’，v’)， K (CCT)， nm |
集成点式光谱辐射计 | 用WP-S系列选项 |
集成点式频闪计 | 用WP-SF系列选项 |
可选滤光片 | 暗视觉滤片 辐射度滤片 生物滤片 |
通信接口 | USB2.0 |
电源 | 12 V， 24 W max. |
尺寸（不含镜头） (H x W x D) | 127 mm x 113 mm x 74 mm |
重量 | 含常规镜头：1.9 kg ， 不含镜头：1.6 kg |
运行环境温度 | 5 °C to 35 °C |
运行环境湿度 | 10 % to 90 % (无冷凝) |
规格如有改变，恕不另行通知.
*
使用 7x7 像素区域
**
使用 ND3滤镜，光圈：f/11
***基于A光源的测试，20x20 像素区域
