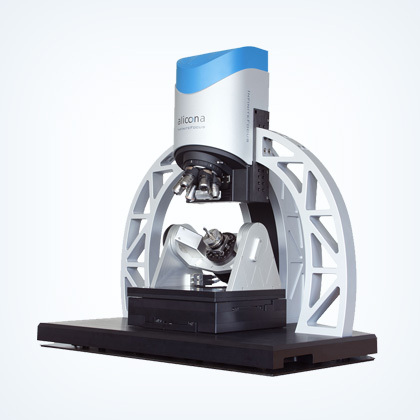

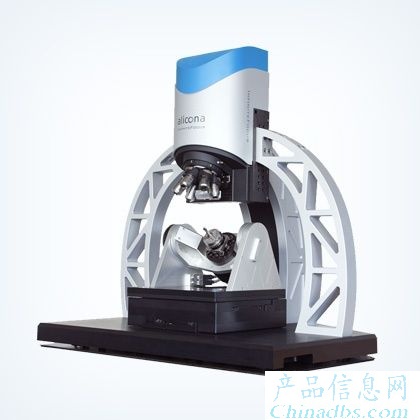

自动变焦三维表面测量仪InfiniteFocus G5

自动变焦三维表面测量仪InfiniteFocus G5是奥地利Alicona公司研发生产的集微型三坐标测量和表面形貌测量于一体的光学测量系统。

最快的光学表面形貌测量系统和粗糙度测量系统

InfiniteFocus G5是一款高精度、高速度和高灵活性的光学三维测量系统。系统集三维微型三坐标测量工具和表面粗糙度测量设备为一体。通过使用同轴照明和***LED环型灯，表面测量范围可达几乎无限大。另外，InfiniteFocus G5所有的坐标轴配备了高精度的编码器保证了平台高精度的移动。用户可实现高分辨率、高重复性和高精度的可追溯源的测量。

优势：

操作简单灵活，自动高效

所有表面特征相关的测量都可通过一个多功能测量传感器完成。一般情况下，优化设定光学参数是自动化的。这样允许了用户尽管在不同的分组或者部门使用不同的材料也都可以轻松简单地使用该系统。InfiniteFocus G5是一款几乎不用保修的设备，安装简单并且操作不需要控制环境。

自动变焦三维表面测量仪InfiniteFocus G5的突出特点：

1.一款全方位的3D光学测量仪

2.InfiniteFocus G5整合了微型三坐标测量系统和表面粗糙度测量系统所有的功能。

3.**和高效

4.LED环形灯的设计，使表面测量的范围几乎不受限制。

5.高分辨，高可重复性和可溯源

6.即使对于复杂样品表面，仍可以获得高达10纳米的垂直分辨率

7.高测量速度

8.InfiniteFocus的测量速度可以达到170万点/秒。

9.模块化和可扩展性

10.新的功能可以很容易通过扩展测量模式整合

11.全自动

12.测量简单且自动化程度高，如自动更换物镜等

应用：

微型和精密部件、微型结构表面

InfiniteFocus G5在工具和模具制造中的质量保证达到了***的标准。质量保证和生产中的测量包括切割边缘测量和钻孔、研磨、嵌入等等的全形貌和粗糙度测量。InfiniteFocus G5最大化了在材料和加工优化行业的生产商的生产效率。应用还包括微型制造、汽车行业、医疗设备发展、制药行业、注模、航空航天工业，电子行业和司法鉴定。

自动变焦三维表面测量仪InfiniteFocus G5的主要技术参数：

位移范围（X轴、Y轴、Z轴）：100mm×100mm×100mm

样品表面结构：表面形貌Ra＞9nm，Lc=2μm，取决于表面结构

最大样品高度：100mm ～ 345mm

最大样品重量：30kg

**水平分辨率：0.44μm

**垂直分辨率：10nm

最大扫描高度：22.5mm

最大扩展视野范围：10000mm2

最大单一方向扫描范围：100mm

测量速度:170万个测量点/秒

最小测量高度：0.01μm

最大测量高度：22.5mm

最大测量范围：10000mm2

最大测量形貌长度：100mm

最小可重复性：0.001μm

最小测量粗糙度（Ra）：0.03μm

最小测量粗糙度（Sa）：0.015μm

最小测量半径：1μm

最小测量垂直角度：20°

自动变焦三维表面测量仪InfiniteFocus G5比InfiniteFocus G4拥有更优越的性能:

1.测量速度增加20倍

2.自动设置

3.适用更多材料及更复杂表面的测量

4.更稳定，更精密的测量

5.测量精度更高，尤其对于大范围面积样品的测量
