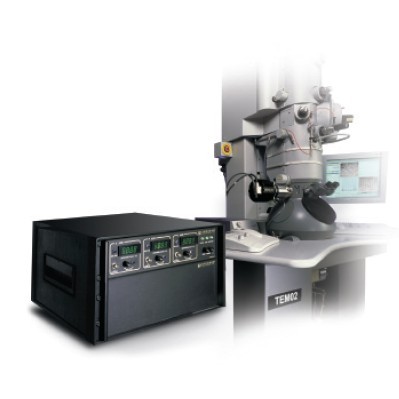

磁场有源补偿系统

  专用于大型电子显微镜

产品描述
• 该产品将提供一个稳定均衡防护环境，避免测试系统受周围的交流/直流磁场干扰(1mHz - 1kHz)

• 该产品具有专利的宽频负反馈设计，同时提供无需不断重复校准的电磁场补偿

• 该产品可以安全的保护测试系统免受地铁、配电设备、电梯及移动车辆引起的磁场波动影响

• 该产品可以安装在新的或已有的建筑母体内

该产品所提供的磁场有源补偿系统(MACS™)可为高分辨率EM（电子显微镜）系统，提供一套完整的降低成本的、无需维护的环境磁场屏蔽体的解决方案。该有源磁场补偿系统，可用于保护敏感的EM仪器免受交流/直流环境磁场波动干扰。移动车辆、火车、电梯、配电设备以及其他源头会引起环境磁场波动，这一可靠系统可为环境磁场波动提供实时补偿。

  采用高度精密的电磁场补偿技术， ETS-Lindgren的MACS系统在直流和低频给予统一的解决方案。采用专利的宽频负反馈电子设计，该系统深度衰减干扰磁场，一小部分需要可选方法，如无源屏蔽或设备搬迁。受保护的EM场衰减超过了30因数。这使EMs——尤其是有高度敏感的FEG发射体的装置—可以保证测试系统无忧的安装在任何复杂场地上。

产品应用描述
由于能够让（电子显微镜）测试仪器系统安装在有不同高磁场的地方，MAC系统给测试系统的安装地址的选择带来了更多的可能性。从而解决了测试系统（电子显微镜）因磁场干扰而不能安装的困扰。此外，如测试系统（电子显微镜）在安装后的场地条件发生变化，MAC系统也能提供持续保护，避免因场地条件的变化导致测试系统（电子显微镜）必须搬移或改造的尴尬局面。

产品性能描述

ETS-Lindgren独特的MACS系列主动反馈磁场屏蔽技术，能在通频带范围内的任何频率或组合频率提供瞬时、高级保护。其他商用补偿系统没有能在干扰EM工作的所有频率范围内达到此高水平磁场取消的。扩大范围的MACS-QDC系统使用校准过的磁通门探头来抑制低频磁场波动由卡车、地铁列车、电梯或附近的分析设备（如质量光谱分析仪或医疗扫描仪）而引起的磁场波动。
  磁场传感器前置放大器的高电平信号受控制器底盘中的相位校正信号处理器和功率驱动器的限制，并由其放大。整个数据处理链的信号电平由内部控制器监督，控制器由前板程序控制设定点，可轴跳开。该控制器内部附带运行一个设置计算法，便于进行初步调整，并为内部电源和功率放大器提供持续的自动防故障监测。通常情况下，俗称像散现象的失真可以通过使用可变电磁补偿线圈得到纠正。

  为衰减整个房间内的干扰磁场，用安装在房间顶点一带或附近的驱动线圈产生补偿通量。每个轴的线圈组都放置在对面的墙壁上，包括一个安装在塑胶线槽里的0.5”（1.3cm）外径电缆，利于电缆的安装。

产品免维护性描述
在正常操作情况下，初期安装后MAC装置无需维护或调整。此外，系统24小时运作，保护设备免受周围的干扰。

产品安装描述

在电子显微镜卖方的支持下，可用很短的时间完成MAC系统的安装和校准。为防止EM干扰，系统可安装在新的电子显微镜场地，或安装在现有的经受非预期低频磁场干扰的场地中。线圈用整洁而不显眼的方式安装，确保房间的美观不受影响。

产品专利号：*美国专利号 5，465，012

左边的图像显示硅(110)晶格分辨率接近1.4的要求以观察“哑铃形状”，右图显示由偏离交流电磁场引起失真“条带”。数据由国际SEMATECH协会提供。

参数
