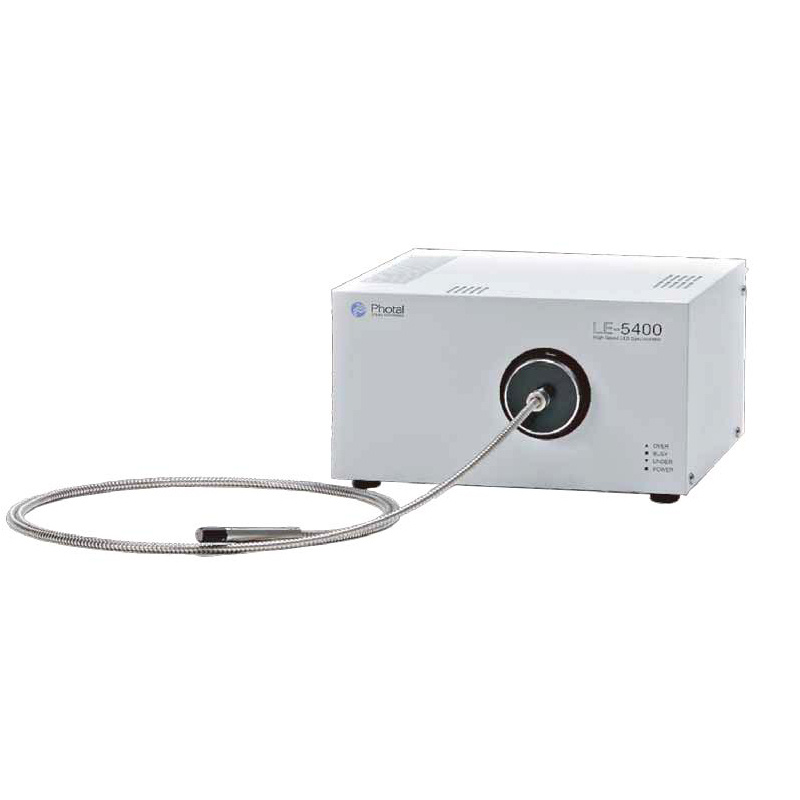

高速LED光学特性监控器LE-5400
利用LED的光学特性进行高速评估
产品特点
● 可以与生产线的控制信号同步
● 可以通过光纤，打造自由测量系统
● 最短能在2ms～，实现光谱测量（LE-5400）
● 与过去的产品相比，一半以下的高速型产品具备测量、
● 演算、评估这一整个周期
产品参数
类型 | A | B | C | D |
演算波长范围 | 380～960 nm | 300～800 nm | 330～1100nm | 350～930 nm |
波长精度*1 | ± 0.3 nm＊2 | ± 0.3 nm＊2 | 0.5 nm | ± 0.3 nm＊2 |
方式 | 光谱测光方式由光栅决定 |
光谱仪 | F = 3， f = 13 5mm |
光栅 | 闪耀全息型 |
检测器 | 电子冷却型CCD图像传感器 |
光纤*3 | 长度约为2m，金属封口直径约为12mm 与LED的距离：通常为2mm～8mm左右（因LED的指向特性而异） |
消耗电力 | 最大为100VA |
主体尺寸和重量 | 280（W）×160（H）×296（D）mm，约10kg |
测试项
● 三刺激值（kX， kY， kZ）＊4 〔J IS Z 8724〕
● 色度坐标（u， v） 〔CIE 1960UCS〕
● 色度坐标（x， y） 〔J IS Z 8724〕
● 色度坐标（u'， v'） 〔CIE 1976UCS〕
● 主波长（Dominant）和刺激纯度（Purity） 〔J IS Z 8701〕
● 相关色温和Duv 〔J IS Z 8725〕
● 演色性评估数（Ra，R1～R15） 〔J IS Z 8726〕
● 峰值（λmax）的波长、高度、半值范围● **峰值的波长和高度
● 积分值（Summation） ● 重心波长 ● 指定波长的高度
● 与峰值波长相比，短波长、长波长侧的积分值
＊1：波长校准用光源的已知辉线的确认值
＊2：依据JIS Z 8724
＊3：形状、长度可变更
＊4：亮度（kY）值因所测量的LED和检测部的光学系统而异，只有当校准（距离、位置、方向）具有再现性时有效
