硬件和软件运用了当前****

TPHS 框架组合结构

高刚度：主机采用TPHS（Thick plate High stiffness）无间隙重型框架结构设计，确保高刚度变形小，重复试验结果误差小。

智能气隙结构：国内**采用智能气隙结构，无需手动进行电压换挡，起振更加容易，使用更加方便。

大空间：上置式起振结构设计，试验空间更大，试样夹持更方便。

同轴度：优异的对中、同轴度，确保在载荷状态下受得最小的侧向力影响。

***的控制、测量技术

数字智能控制：全数字脉宽调制器模板、全隔离IGBT开关型放大单元、智能化测力放大器模板。

闭环控制：平均负荷控制系统采用AC servo机电伺服系统闭环控制。交变载荷闭环控制，自动补偿，控制方式有两种：常规疲劳试验（轴向拉压对称、不对称及单项脉动试验）和程控加荷试验。

操作方式：操作和设置有系统软件生成的虚拟面板实现。全部控制由计算机直接进行管理和控制。

实时显示：实验波形、电流值、脉冲值。

全功能智能操作的GPS系统软件

定时存储：自动定时完成试验数据存储，进行数据处理、曲线绘制（频率-时间曲线、负荷-时间曲线）。

实时显示：平均负荷值、交变负荷峰值、谐振频率、循环疲劳次数等实测参量。可进行常规疲劳试验、程控加荷试验、快谱试验、交变负荷包络线功能试验（波形给定正弦波、三角波、方波）。

参数设置多样：可以以平均负荷值、交变负荷峰值给定方式，也可以用最大负荷值、应力比方式以及最大、最小负荷值方式给定，允许使用不同的力值单位。

提供金属、非金属、复合材料等高频疲劳测试方案

满足GB、ISO、ASTM、EN、JIS等标准对高频疲劳的试验要求

JB/T 5488-1991 ISO 4965-79 高频疲劳试验机

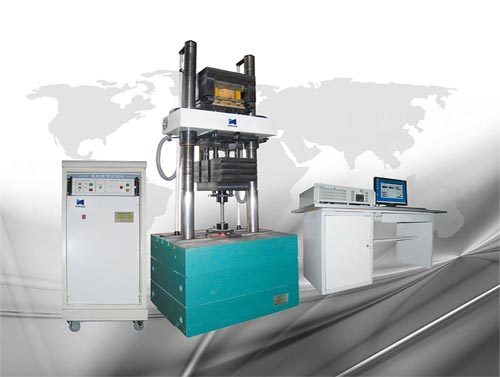

电磁谐振式高频疲劳试验机

Electromagnetic Resonance Type High-Frequency Fatigue Testing Machine

型号：GPS系列

该系列试验设备通过GE S400（CMTL）认证实验室认证

主要用途

◎ 该设备是一种电磁激励共振型疲劳试验机，主要用于对金属材料及零部件进行高频

拉伸、压缩试验及拉压交变负荷下的疲劳性能、断裂力学性能测试。

◎ 配备相应的夹具，还可以进行三点、四点弯曲，紧凑拉伸、板试件拉伸、齿轮、螺

栓、连杆、链条等疲劳试验，还可以进行显微观察法裂纹扩展速率及程控加荷等试验。

主要规格及技术参数列表

主要规格及技术参数
