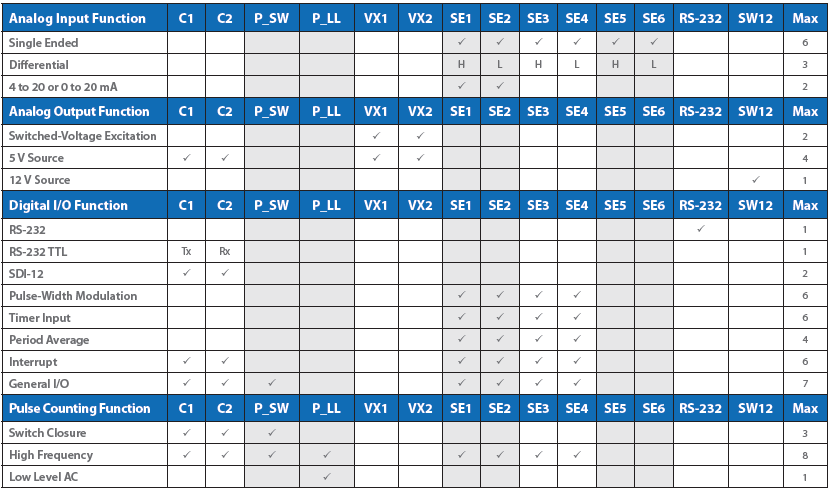

产品介绍 概述 CR300是一款多用途、紧凑型、低成本的测量和控制数据采集器,属于入门级数据采集器。它拥有丰富的指令集,兼容大多数水文、气象、环境以及工业方面的传感器,可以通过多种网络方式采集数据,并根据更适合用户的通讯协议进行传输。CR300也可以进行本地或远程的自动化操作,控制和M2M通信,适用于需要长期监测,远程监控的小型系统。 功能和优势 内置充电控制器(使用太阳能板或交直流转换器),可以就地给电池充电 功耗低,节省电源 测量各种模拟电压或电流传感器 测量各种脉冲输出或串行/数字传感器 通过连接各种通讯设备进行远程监控 使用Pakbus,Modbus,DNP3以及其他标准协议通讯 发送加密/安全邮件信息和警报 Campbell品质的浪涌和静电防护 使用USB端口,简化PC建立连接设置 参数 CPU:ARM Cortex M4, 运行频率144Mhz 内存:10MB数据存储,5MB CPU驱/程序,2MB操作系统 时钟精度:±1分/月 USB microB接口:直连电脑(配置过程中限制电流) USB 2.0 12Mbps RS232接口:连接RS232通讯设备或者串口传感器 电池端子对(-BAT+):连接12V电源输入或用于UPS模式给蓄电池充电 充电端子对(-CHG+): 连接16-32V直流电源转换器或12V或24V太阳能板(10W) SW12V端子:可控的12V输出,给传感器或通信设备供电,500mA@20℃ VX1,VX2端子:传感器激发或0-5V连续输出,电阻桥测量或者传感器供电 6个多用途模拟输入端子(SE1-SE6) 模拟量功能(SE1-SE6) 模拟量输入:6个单端或3个差分输入,量程-100~+2500mV(±34mV ),24位ADC 4-20mA或者0-20mA输入(只有SE1,SE2支持) 数字I/O功能(SE1-SE4)包括3.3V逻辑电平,用于: 高频计数(35KHZ) 脉宽调制 中断和定时器输入 周期平均测量(20KHZ,取决于振幅) 2个脉冲计数端子(P_SW,P_LL) P_SW 开关闭合脉冲(150Hz) 高频计数(35KHz) P_LL 低频交流(20KHz) 高频计数(20KHz) 2个控制终端端子(C1/C2):C端子可通过软件设置为数字功能 数字I/O作用包括5V输出,或者3.3.V逻辑电平,用于 SDI-12 高频计数(3KHz) 开关闭合(150Hz) 通用状态/控制 电源5V,3.3V:10mA@3.5v 中断 串口同步通信Tx/Rx组 规格 模拟电压精度:精度规格不包括传感器或测量噪声。 有效分辨率:23 nV (量程±34 mV, 差分反转测量 50/60 Hz fN1) 工作温度范围:-40° to +70°C 重量: 242 g (8.5 oz) 体积: 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) 端子功能 (每个端子只可以使用其中的一种功能) |
