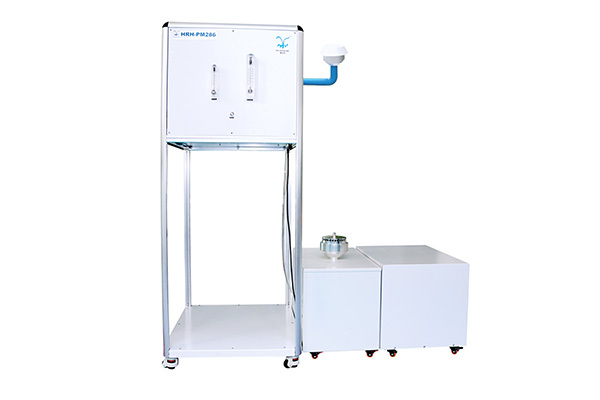

狭缝冲击式PM2.5在线浓缩富集系统，实时从外界抽取雾霾大气，基于空气动力学原理，采用虚拟切割技术，将大气中PM2.5的含量浓缩富集至6-10倍，然后用于吸入暴露相关实验。浓缩富集过程无需滤膜和洗脱等，解决了传统方法的缺陷。且可与动物全身暴露系统连接，以开展动物的PM2.5在线全身吸入染毒实验。

1、实时在线采样浓缩富集环境中的PM2.5，真实模拟动物在高浓度PM2.5天气下的暴露状态。

2、避免传统滤膜采集法存在的PM2.5颗粒污染、超声分离对颗粒产生物理破坏、滤膜纤维脱落以及VOC损失等问题，可保留PM2.5颗粒上的有害物质，富集过程中颗粒物粒径基本保持不变。

3、粒径浓缩范围0.1-2.5 μm、浓缩倍数6-10倍、输出流量可达40-60 L/min。

4、该系统可与动物全身暴露系统相连，适用于20只大鼠的全身吸入实验。

1、冲击切割器系统

采用空气动力学原理，经过流体仿真和实验验证，选取**切割尺寸。主体结构由优质航空铝制成，经过特殊表面处理，防腐蚀、易清洗。适用流量范围800-1000L/min，含PM10及PM2.5冲击切割模块，能依次有效去除空气中粒径大于10μm和2.5μm的颗粒。含安装管，可安装固定在墙壁上，具有专用的防虫器，可防止昆虫飞入堵塞切割器。

2、一级狭缝虚拟切割器系统

切割点为0.1μm，优质铝合金制作;采用空气动力学原理，可将大于0.1μm的颗粒物进行浓缩富集;采用锥形气流连接管路，减少粒子损失;可方便与冲击切割器管路连接;适用流量1000L/min。

3、二级狭缝虚拟切割器系统

切割点为0.1μm，优质铝合金制作;采用空气动力学原理，可将大于0.1μm的颗粒物进行浓缩富集;采用锥形气流连接管路，减少粒子损失;可方便与冲击切割器管路连接;适用流量200L/min。

4、分流系统

采用优质不锈钢管材制作，具有10个分流器，10个通道流量均匀性误差≤5%，适用流量100-1500L/min。涡旋气泵管路与虚拟切割器具有专用连接器，可以方便的安装和拆卸。

5、大流量无油真空泵

采用单相220V电压，功率750W，真空度86KPa以上，流量最高可达400L/min。 电源电压的允许波动范围为额定电压 ±10%;使用环境(吸入空气)条件：温度： 0～40 ℃ 、湿度：通常湿度( 65±20% )。

6、大流量无油真空泵降噪系统

内部采用蜂窝降噪技术，降噪效果好，具有散热风扇，可保持良好通风，具有移动式安装车，方便移动、固定。

7、涡旋气泵

采用离心式超大流量涡旋气泵，优质铝型材制作，流量可达到1000L/min，转速达到2800转/分，无油无水，性能稳定，低噪音、低振动，含有自散热风扇和消音器。配置原装日本NSK轴承，寿命长，叶轮经动平衡校验压 力稳定、流量大。

8、涡旋气泵降噪系统

整体采用防雨雪设计，方便室外安装。内部采用蜂窝降噪技术，降噪效果好，含有散热风扇，保持良好通风，具有移动式安装车，方便移动、固定。

9、流量控制系统

一级切割旁路流量控制系统， 量程1 0 0 - 1 0 0 0 L / m i n ， 精度± 5 % ; 二级切割旁路流量控制系统， 量程20-300L/min，精度±5%;流量控制系统压降小，清洗方便，可将浓缩气流和旁路气流调节至**比例。

10、压差检测系统

实时检测虚拟切割器两路侧流的压差变化情况，量程-90KPa~0，测量精度±2.5%。

11、温湿度检测仪

高精度、高分辨率、高稳定性，三种温度：湿球温度、露点温度、干球温度(环境温度)之间自由切换，关机后自动记忆。温度量程0~100℃，分辨率0.1℃，湿度量程0~99%，分辨率0.1%。

12、PM2.5检测仪

测试对象PM2.5、PM10，光散射的测定原理。可充电锂电子电池，量程0-1000ug/m3，检测灵敏度1μg，测量精度≤20%。
