KrosFlo^® KTF 切向流过滤系统工艺处理量可达2000L以上，可在商品化规模下，进行有效的纯化。

• 10L - 2000+L体积


用于商品化生产纯化的TFF

KrosFlo^® KTF TFF系统开发用于剪切敏感型细胞或工艺料液的大规模下游切向流微滤或超滤处理。系统采用经PLC控制的无脉冲、一次性使用磁悬浮泵。

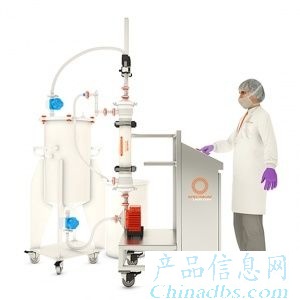

KrosFlo^® KTF TFF系统

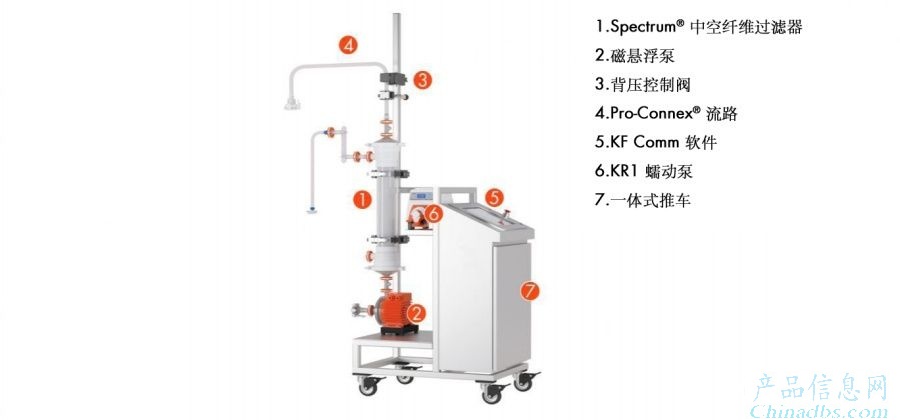

KrosFlo^® KTF系统安装配置移动推车，用于整合支持中空纤维过滤器组件、整合式ProConnex^®流路、整合式非侵入回流控制阀、1或2个辅助蠕动泵、磁悬浮循环泵、外夹式超声回流流量计、流通式超声滤液流量计以及内嵌15"彩色触屏HMI的电箱。推车采用卫生级304不锈钢，以符合NEMA 4X冲洗要求。

整合式系统

中空纤维过滤器、定制ProConnex®流路、控制阀、蠕动和磁悬浮泵、流量计、电箱、15"彩色触屏界面整合安装于移动推车

定制流路

可无缝整合使用预灭菌的ProConnex®工程定制流路

可放大性

兼容从工艺开发到商品化生产的KrosFlo TFF系统

灵活性

可选择使用内置自动化、半自动化或手动操作模式程序

简单易用

15"彩色触屏计算机显示

自动背压控制阀

Repligen独特设计的KrosFlo^®背压控制阀是进行整合式、自动化TFF工艺的关键，可降低操作员的过程管理实践以及TFF工艺时间。

• 当用于ProConnex®流路时，可按用户确定的进样、回流、滤液压力或跨膜压（TMP），自动调节软管挤压程度

• 可在整个工艺运行过程中，维持均已的TMP，从而降低膜污染

• 可在微滤应用中控制滤液压力和流速

• 可随工艺过程中溶液粘度的增加或降低，相应地释放或收紧弹簧阀

• 可设置起始弹簧阀口距离为完全打开、中间或完全关闭状态

• 兼容软管尺寸13、14、16、25、HP15、17、HP24、18、HP35、36和HP36

可配置的ProConnex®流路

ProConnex^®流路是用于切向流过滤的定制化、可配置的完整流路装置，其经工程设计过程而得以强化。该类流路装置可使用中空纤维和/或平板膜包，在符合ISO指南的ISO 7级洁净室内生产，经预灭菌处理，适配于上游或下游处理应用。

KF Comm 专利软件

KF Comm软件

• 自动采集工艺数据

• 提供实时过滤工艺概览

Microsoft Surface Pro 4，含Excel

• 在基于Excel的软件中自动数据绘图

• 选配KF Comm合规工作簿和OFNI Systems的界面软件包（ExcelSafe™）后，可符合21CFR Part11要求


实时操作参数

• 时间

• 进样压力

• 回流压力

• 滤液压力

• 进样流速

• 洗滤流速

• 滤液流速

• 进样天平重量

• 滤液天平重量

• 泵转速（RPM）

• 备注（警报、工艺状态、功能）

• 泵模式

工艺参数

• 跨膜压（TMP）

• 压力降（ΔP）

• 回流流速

• 滤液通量

• 体积通量（VT）

• 浓缩因子

• 剪切

• 洗滤体积

• 工艺时间

• UV、电导及温度（使用KONDUiT时）

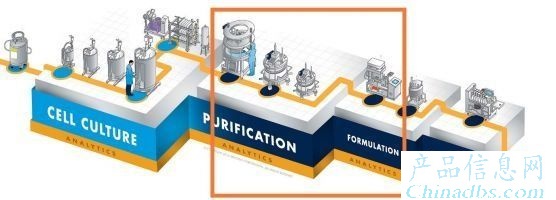

从实验室到生产的规模放大

用于超滤和洗滤的KrosFlo^® TFF系统家族支持从工艺开发规模放大至商品化生产。

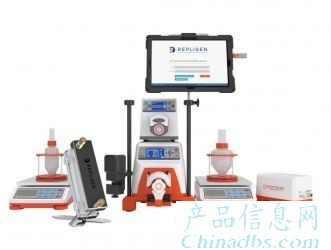

KrosFlo^® KR2i TFF系统

1ml - 10L

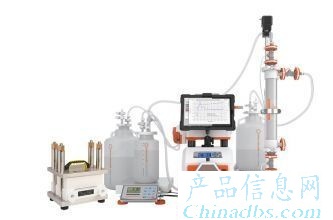

KrosFlo^® KMPi TFF系统

10L - 500L

KrosFlo^® KTF TFF系统

500L - 5000L

部件

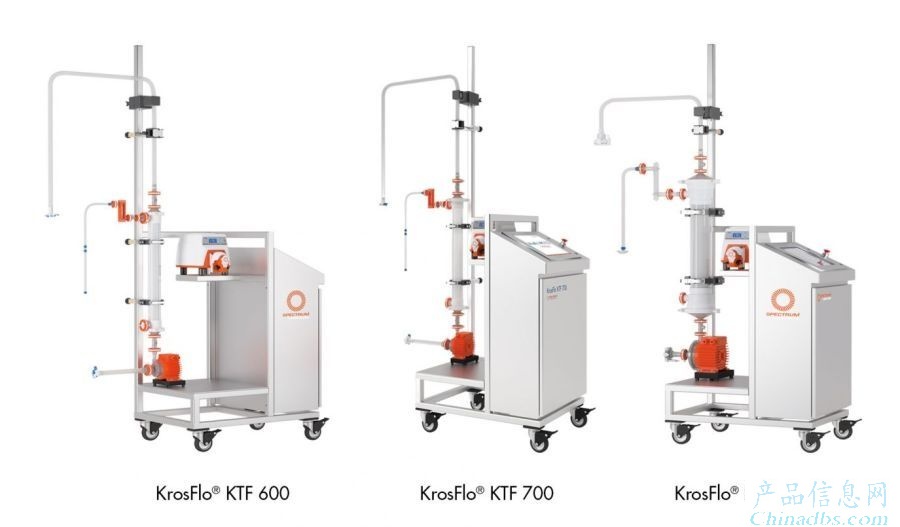

KrosFlo^® KTF一次性使用磁悬浮泵

KrosFlo^® KTF TFF系统采用由PLC控制的一次性使用、无脉冲磁悬浮泵。

• KTF 600 循环泵可达50LPM @ 30psig（2Bar）


• KTF 650 循环泵可达35ml/min - 50LPM @ 30psig（2Bar）

• KTF 700 循环泵可达350ml/min - 50LPM @ 30psig（2Bar）

• KTF 1000 循环泵可达110LPM @ 43psig（3Bar）

描述和尺寸

• 软件：Proficy HMI/SCADA-IFIX

• 304不锈钢移动推车，带四个锁定脚轮

• NEMA 4X 级外壳，CE/UL

• Pro-Connex^®流路支架

• 回流控制阀，不侵入工艺料液

• KTF 600循环泵，可达43 LPM @ 30 psig（2 bar）

• KTF 1000循环泵，可达110 LPM @ 43 psig （3 bar）

• 用于连接中央数据采集系统的以太端口

• 15"彩色触屏计算机，显示读数和流路渲染

• 超声非侵入式回流流量计（或流量传感器）

• 声、光警报及安全内锁

• 用于数据传输和连接外置鼠标或键盘的USB端口
