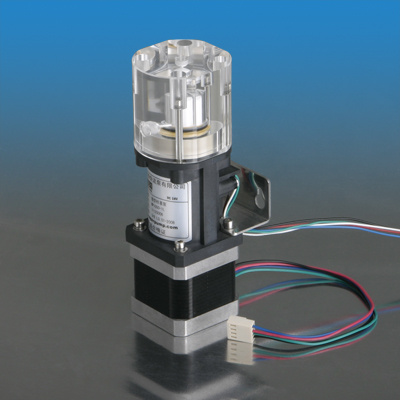

产品介绍 | | MP系列微型柱塞泵是一个小体积、高精准度、长寿命的产品系列。主要在设备、仪器中配套使用， 实现单次5mL以下的流体传输。此微型柱塞泵由用户直接驱动步进电机对工作过程进行控制， 采用光电传感器向用户提供初始位置检测信号。 | | | 项目 | 参数 | | 满行程准确度 | ≥99.5% | | 满行程重复性精确度 | ≥99.9% | | 10%行程重复性精确度： | ≥99.5% | | 柱塞行程 | 12.5mm（2000步） | | 行程分辨率 | 0.00625mm（1步） | | 柱塞移动速度 | ≤12.5mm/0.8s（柱塞体积1mL及以下） ≤12.5mm/1s（柱塞体积2.5mL） ≤12.5mm/1.2s（柱塞体积5mL） | |
|
| 使用寿命 | ≥500万个周期 | | 初始位置检测 | 初始位置输出低电平，其它位置输出高电平 | | 耐压 | ≤0.68MPa | | 液路接口 | 1/4″-28内螺纹接口2个 | | 外形尺寸（长*宽*高） | 137.7mm*61.25mm*45mm | | 工作环境相对湿度 | 20%～80%。 | | 工作环境温度 | 10℃～40℃ | | 电机接口 | 电机参数 | 光电传感器接口 | | 线色 | 定义 | 项目 | 参数 | 线色 | 定义 | | 黑 | A | 步距角 | 1.8°±5% | 红 | 阳极 | | 相数 | 2 | | 绿 |
| 绝缘电阻 | ≥100MΩ | 黑 | 阴极 | | 绝缘等级 | B级 | | 红 | B | 相电压 | 2.4V | 白 | +5V电源 | | 相电流 | 1.2A | | 蓝 |
| 电阻 | 2.0Ω±10% | 蓝 | 信号输出 | | 电感 | 4.2mH±20% | 绿 | 电源地 |
| |
| 产品型号 | 产品代码 | 柱塞体积 | 泵头外壳材质 | | MP25-1L-A | 050701A | 25uL | PMMA | | MP25-1L-B | 050701B | 25uL | PEEK | | MP50-1L-A | 050702A | 50uL | PMMA | | MP50-1L-B | 050702B | 50uL | PEEK | | MP100-1L-A | 050703A | 100uL | PMMA | | MP100-1L-B | 050703B | 100uL | PEEK | | MP250-1L-A | 050704A | 250uL | PMMA | | MP250-1L-B | 050704B | 250uL | PEEK | | MP500-1L-A | 050705A | 500uL | PMMA | | MP500-1L-B | 050705B | 500uL | PEEK | | MP1000-1L-A | 050706A | 1mL | PMMA | | MP1000-1L-B | 050706B | 1mL | PEEK | | MP2500-1L-A | 050707A | 2.5mL | PMMA | | MP2500-1L-B | 050707B | 2.5mL | PEEK | | MP5000-1L-A | 050708A | 5mL | PMMA | | MP5000-1L-B | 050708B | 5mL | PEEK |
| |
