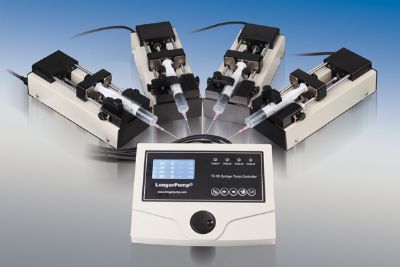

控制器和执行单元为分体结构。TS-1B/ W0109-1B注射泵系统控制精密、

结构紧凑、功能强大、操作便捷。该注射泵可安装多种规格的标准注射器，

精确的行程控制和超宽范围的线速度(7.9μm/min-79.4mm/min)可满足

不同用户的应用。相对独立的执行机构，便于随意安装和组合，大大适应了

用户的不同操作需要；强大的系统控制功能，使更广泛，更复杂的工作任务

得以实现，适用于各个应用领域的实验需要。

执行单元数量：1-4

最大行程：90mm

行程分辨率：0.165μm

线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)

线速度调节分辨率：7.94μm/min

行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)

额定线性推力：＞90N

注射器选择：内置主要厂家、主要型号注射器供选择

注射器自定义：可储存四个用户自定义的注射器内经值

流量校正：通过校正程序获得更为精确的液量

运行参数设置：分配液量、注射时间、抽取时间、间隔时间、分配次数等，

各通道可单独设置，可以让所有通道采用指定通道的参数。

启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动

显示参数选择：液量、流量或线速度

掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作

快进(退)功能：全速注射或抽取液体

状态信号输出：2路OC门信号输出，用于指示启/停和方向状态

控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退

通讯接口：RS485

控制器外形尺寸：235×178×74(mm)

控制器重量：0.8kg

执行单元外形尺寸：245×100×95(mm)

执行单元重量：1.3kg

使用电源：AC 90V-260V/40W

工作环境温度：0℃-40℃

工作环境相对湿度：＜80%

参数设置功能：可分别对四个通道设置不同的工作参数

参数存储功能：保存各个通道的运行参数

运行控制功能：可分别控制每个执行机构单独工作，也可控制多达四个执行机构同时工作或分时工作

通道拷贝功能：可让所有通道的执行机构按照拷贝通道的参数进行工作

延时启动功能：可分别控制各个通道的执行机构开始工作的延时时间

掉电记忆功能：重新上电后可选择是否按照掉电前的状态继续进行工作

堵车保护功能：当有一个执行机构因意外被停止灌注或抽取时，系统鸣笛报警并停止工作

外控功能：有一路外部启停控制的信号。信号为脉冲方式，每触发一次启停状态进行一次变换

每个通道均有两路OC门输出，用来指示该通道执行机构的启停及方向状态

通讯功能：具有RS485通讯接口，可通过上位机后台对其进行控制

注射器保护功能：通过调整限位块位置，可以防止注射器受损

各通道主要功能

注射器选择功能：可从列表中选择不同厂家，不同规格型号的注射器

注射器自定义功能：用户可自定义并储存单通道的四组注射器內径值

工作模式设置功能：灌注，抽取，先灌注再抽取，先抽取后灌注，连续五种模式可选

运行参数设置功能：可设置分配液量，灌注时间，抽取时间，间隔时间及分配次数多个参数

显示方式选择功能：主工作界面可选择显示不同的参数：液量，流量，线速度

快进快退功能：全速灌注或抽取液体

流量校正功能：通过校正程序，可以分配到更加精确的液量
