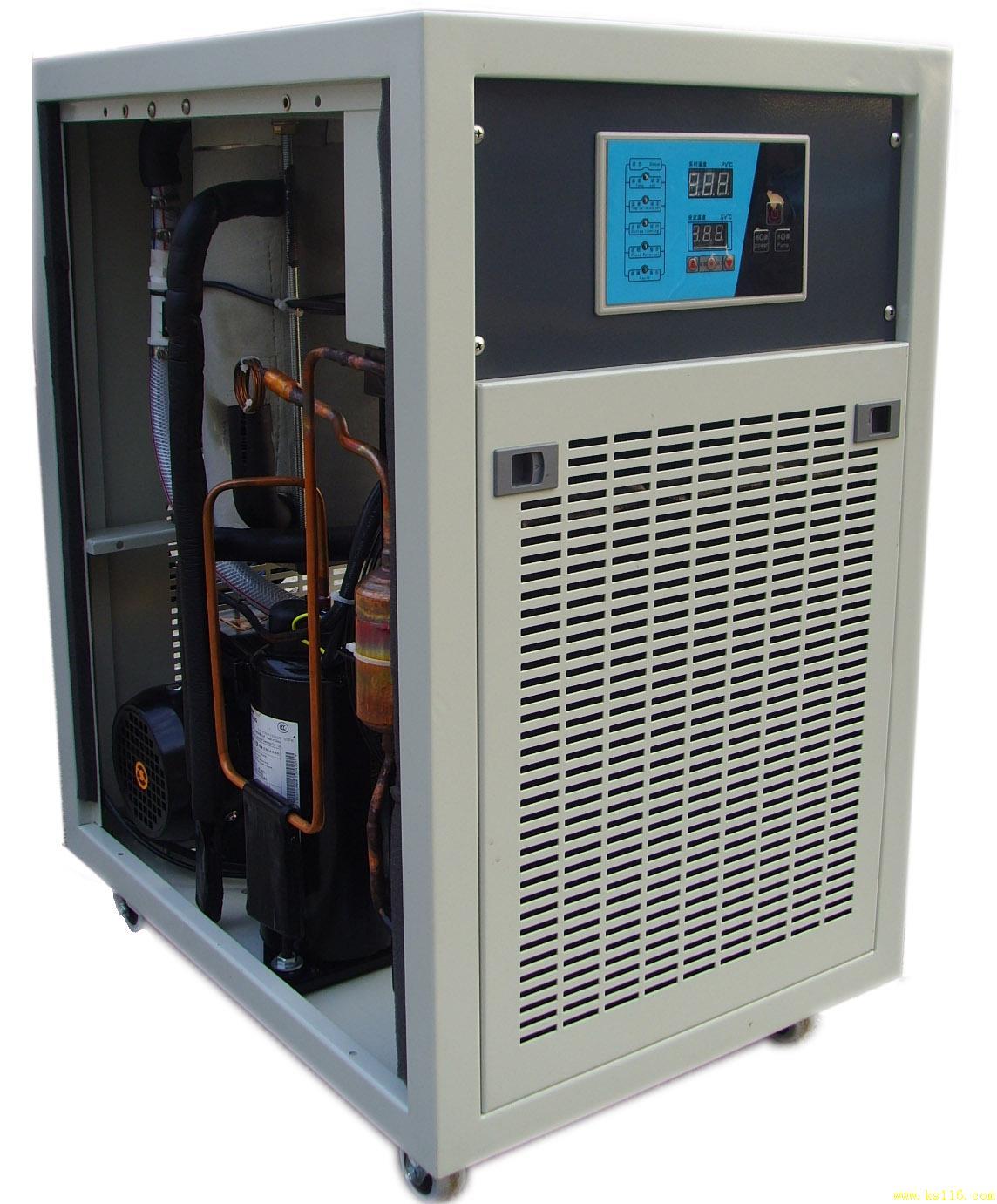

产品型号： DW-ADL系类
制 冷 量： 1KW- 45KW
温控范围： -40℃-20℃
控制精度： ±1℃
品 牌： DAVAO达沃西
生产基地： 深圳
产品概述：
随着现代科学技术的发展，产品的多样化要求，一些工艺和设备常温水满足不了要求，如医药化工，食品与饮料，实验室反应实验，特殊仪器，生物制药，合成化工，实验冷源电子材料的制作等这些高子端行业经常需要低温冷冻机达到工艺使用要求。
机组特点：
1.冷冻机组控制系统采用微电脑版控制器，，界面简便大方，操作直观简便。
2.核心部件压缩机可采用 丹麦DANFOSS、日本Sanyo 、日本Daikin 、美国Copeland等国际知名品牌 是机组运行可靠保证。
3核心制冷配件采用国际品牌部件 丹麦Danoss 、美国Emersonguo国内供应商。
4管路连接系统可根据客户那边要求来配置 镀锌管、 塑胶管、不锈钢等材质。
5流体设备采用品牌，如：台湾源立 杭州南方 杭州新界 或者根据工艺需要需用进口品牌水泵或者特殊订做
6电器采用 LS Schneider Siemens Omron 等国际知名电器元件无需专用机房施。
7自带冷却系统、冷却水泵、冷冻水泵、水箱，移动方便，开机即可使用。适合水源匮乏地
8.可满足工业生产中24小时连续性不间断生产对工艺冷源的需求。
备注：公公司提供前期现场上门选型，协助客户选择最合适的机型，工艺流程规划。可跟据用户的要求设计、生产各类非标工艺用冷水机组，同时可提供各类工艺冷却工程系统设施工安装、维修保养等交钥匙工程。
技术参数
| 型号 | DW-03ADL | DW-05ADL | DW-08ADL | DW-10ADL | DW-15ADL | DW-20ADL | DW-25ADL | DW-30ADL | DW-40ADL | DW-50ADL |
|
| 制冷量 | -10℃ | KW | 3.96 | 6.6 | 10.56 | 13.2 | 19.8 | 26.4 | 33 | 39.6 | 52.8 | 66 |
|
| -20℃ | 3.27 | 5.45 | 8.72 | 10.9 | 16.35 | 21.8 | 27.25 | 32.7 | 43.6 | 54.4 |
|
| -30℃ | 2.09 | 3.49 | 5.58 | 6.97 | 9.75 | 13.5 | 16.5 | 19.4 | 26.7 | 34.85 |
|
| 压缩机 | 型式 | 涡旋式/活塞式 |
|
|
| 功率（KW） | 2.23 | 3.73 | 5.968 | 7.46 | 11.19 | 14.92 | 18.65 | 22.38 | 29.84 | 37.3 |
|
| 整机功率 | 2.9 | 3.8 | 7.468 | 9.26 | 13.79 | 17.52 | 21.65 | 25.88 | 33.34 | 41.5 |
|
| 输入电源 | 3PH-380/50HZ |
|
| 整机电流 | 6 | 7.6 | 15.0 | 18.5 | 27.5 | 35.0 | 37.3 | 51.7 | 66.5 | 74.6 |
|
| 冷媒 | R22/R407c/R134a |
|
| 冷凝器 | 型式 | 高效紫铜管套铝翅式+低噪音外转子风机 |
|
| 冷却风量（m3/h） | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 5000 | 30000 | 40000 | 50000 |
|
| 蒸发器 | 型式 | 水箱盘管(干式壳管式) |
|
|
| 冷冻水量（m3/h） | 1.39 | 2.29 | 3.5 | 4.57 | 7.2 | 9.52 | 10.25 | 14.39 | 18.87 | 23.79 |
|
| 水箱容量 | 50 | 70 | 120 | 200 | 270 | 350 | 350 | 420 | 580 | 580 |
|
| 进出水管径 | 1″ | 1″ | 1-1/2″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 2-1/2″ | 3″ | 3″ |
|
| 水泵 | 功率（KW） | 0.37 | 0.55 | 1.1 | 1.1 | 2.2 | 2.25 | 2.25 | 3.75 | 5.5 | 5.5 |
|
| 阳程（m） | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 |
|
| 安全保护 | 压缩机过热保护，过流保护，高低压力保护，超温保护，流量保护，相序/缺相保护，排气过热保护，防冻保护 |
|
|
| 机械尺寸 | 长(mm) | 870 | 980 | 1060 | 1060 | 1550 | 2000 | 2000 | 2400 | 2400 | 2400 |
|
| 宽(mm) | 635 | 730 | 860 | 860 | 850 | 900 | 950 | 1000 | 1100 | 1100 |
|
| 高(mm)） | 1220 | 1300 | 1560 | 1560 | 1500 | 1700 | 1800 | 1900 | 2000 | 2000 |
|
| 机械重量 | kg | 140 | 210 | 300 | 350 | 650 | 800 | 980 | 1050 | 1250 | 1450 |
|
|
|
|
|
|
|
|
| 备注：1.制冷量是在一下温度条件下测得：冷冻液为60%已二醇水溶液；冷卻水入/出口温度为2/37℃。（制冷量为名义制冷量） |
|
| 2.工作范围：冷冻水温度范围：22℃至37℃冷却入口温差值为3.5℃至10℃；冷冻液出口温度为-5℃至-30℃冷冻液出入口温差值为2.5℃至10℃。 |
|
| 3.冷冻液为60%已二醇水溶液由用戶自备（详情请参考低温冷冻剂配置表） |
| 5.流量，压力，机械，尺寸，温度范围都可以根据客户要求来定制，更多详情可以咨询公司里面的联络代表 |
|
|
配置清单 |
项目 | 序号 | 名称 | 品牌 | 数量 | 备注 |
制冷系统 | 1 | 压缩机 | 法国泰康 | 1台 | 能效高、噪音低、寿命长 |
2 | 制冷剂 | 浙江巨化 | 4kg | 效力高，含水量低 |
3 | 翅片冷凝器 | DAVAO | 1台 |
|
4 | 蒸发器 | DAVAO | 1台 | SUS304 |
5 | 水流开关 | 靠博 | 1只 |
|
6 | 毛细管 | 定制 | 1只 |
|
8 | 干燥过滤器 | 美国ALCO | 1只 |
|
7 | 连接铜管 | 华宏 | 1套 |
|
8 | 高低压控制器 | 俊乐 | 1 只 |
|
10 | 加液针阀 | 金典 | 1只 |
|
电气系统 | 11 | 温度显示器 | 邦普 | 1套 |
|
12 | 冷凝风机 | 浙江马尔 | 1套 |
|
13 | 相序保护器 | 浙江正泰 | 1只 |
|
14 | 接线排 | 正泰 | 1套 |
|
15 | 接触器 | 韩国LS | 1套 |
|
16 | 热继电器 | 韩国LS | 1套 |
|
17 | 接线端子 | 正泰 | 1套 |
|
18 | 温度传感器 | 邦普 | 1套 |
|
| 19 | 水箱 | 定制 |
| SUS304 |
20 | 循环泵 | 南方/源立泵业 | 1套 |
|
21 | 管路 | 定制 |
|
|
安全性能 | 22 | 电控其它功能 | 具有故障自诊断和报警功能，设定运行时间可无人职守， 可实现自动能量调节，远程线控控制.具有：防冻，各项 保护1电源错缺相保护，压缩机错缺相保护，高低压保护， 排气温度过高保护，冷冻水缺水保护，冷却水缺水保护， 冷却塔水温过高保护等。 |
