简介︰

ISS HPCell 高压仓系统包含压力样品仓，静压泵，控制系统以及数据采集模块。整套系统可直接装配于ISS公司的所有荧光光谱测试系统中，也可作为独立附件适配于其他品牌的光谱仪系统。

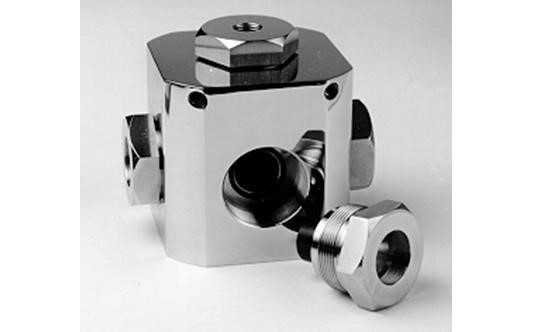

HPcell系统特别为荧光光谱测量做了特别设计，可在4000Bar（400MPa）压强下进行样品荧光测量（固体和液体样品比色皿）。压力仓设计预留三个10mm直径石英窗口，分别置于压力仓成三个面上，可成90°角L型或T型放置。可升级预留4窗口设计，可完成荧光光谱或吸收光谱等测量。蓝宝石窗口可选可到4000Bar。HPCell压力仓具有10mm直径高通光能力，对于样品的激发光源可适配激光器，LED和准直氙灯等光源。具有高数值孔径（NA=0.18），以确保荧光测量的灵敏度。HPCell可适配ISS全线荧光光谱产品；其标准耦合底座也能适配市面常见的商业光谱仪器，如果压力仓不能适配于现有样品腔，可通过光纤进行系统连接，HPCell具有极强的系统扩展性。

产品概述和特点

窗口选择

HPCell的窗口材质为石英（SiO2）或蓝宝石窗片（单晶氧化铝）；窗口通过精密器件耦合固定在炮管插塞上，具有稳固设计。

光学通光窗口的选择，可根据具体应用和测量条件进行选择。石英窗口的标准最大压强为3000bar（300MPa）。ISS配置的石英窗口具有熔融石英紫外级通光能力，熔融石英是一种多晶体，各项同性材料，没有晶体指向性；此窗口可适配偏振测量。蓝宝石窗口的标准最大压强为4000bar（400MPa），但是，由于单晶氧化铝是合成物，是一种六方单晶各项异性材料，在不同晶体指向上具有明显不同的折光能力，因此蓝宝石窗口不能进行偏振测量。

下图为两种材料的透光能力，两者都能在深紫外200nm具有较强通透能力；石英窗口可达2000nm，蓝宝石可达5000nm。

控温系统

压力仓为不锈钢合金铸成，具有优秀的热传导能力。此性质对于光谱学中的控温测量具有极强的应用。压力仓外部预留水浴循环通道，可通过外部液体循环流通加热和冷却仓内的样品；设计的适应控温范围为-20℃~ +60℃.

压力发生器

液静压是HPCel系统通过挠性管连接的手动压力泵进行加压产生。静压泵包含一个容器存储乙醇，控制阀能够控制加压液体在回路中流通。压力表能显示控制阀的压强大小。所有的部件都被集成到一个独立的基体上，便于与光谱仪系统联用。

可选自动控制压力系统。ISSVinci多功能控制分析软件能够控制自动加压，软件可根据编程设定，在不同压强下连续测量，自动启动和终止，无需操作者中途做任何干预。尽管水也能作为加压的中间媒介，但是一般多选择光谱级乙醇作为加压媒介；为了最大限度的减少压力仓体的氧化腐蚀。

高压测量比色皿装置

HPCell可适配方形和圆形比色皿；比色皿被放置在固定夹持装置内，夹持装置放置在HPCell内。使用聚四氟乙烯的塞子将比色皿内的液体与压力液分割开；分割塞类似活塞传动装置，可以把液体压力传导到比色皿内部的样品上。

技术参数

参数配置

样品夹持器体积

静压液

相关下载

应用

吸收和反射光谱

氟硅酸钠（Prodan）混合棕榈胆磷（DPPC）在多层脂囊中，反射光谱受压力的影响。20℃下，三羟甲基氨基甲烷缓冲液(1omM， pH=8.0)作为缓冲液，包含0.8M乙醇，激发波长359nm

(Courtesyof Prof. Parkson L.-G. Chong， Temple University， Philadelphia， PA， USA)

荧光寿命测量

压力对金葡菌核酸酶的荧光寿命影响。使用频域法荧光寿命测量，对比大气压和高压下寿命值的区别，使用ISS频域荧光光谱仪及HPCell系统。激发波长295nm，发射监测波长为350nm；

高压(2 Kbar) 数据：蓝色（相位）和红色（调制）曲线

标准大气压下数据：绿色（相位）和紫色（调制）曲线
