GigE线扫描相机

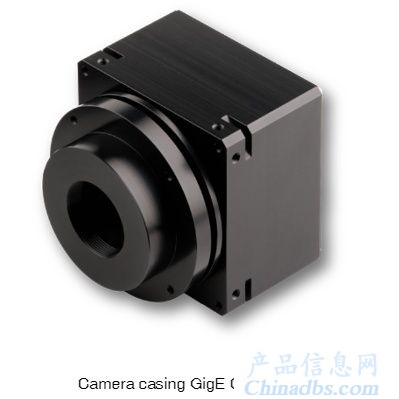

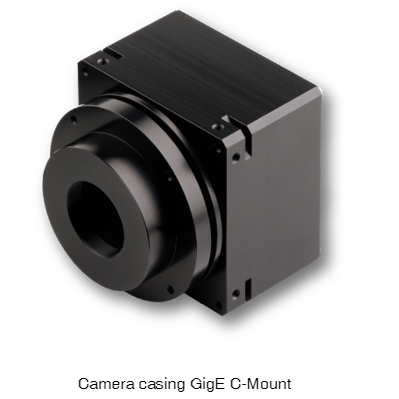

外观

特征：

具有千兆以太网接口的行扫描相机，起始像素为512像素，最高为8160像素

l线路频率高达52.6 kHz

l**存储轮廓的阴影校正

l可编程查询表

l窗口功能（ROI）

l线路触发，帧触发，阈值触发

l高级同步控制

l门限（所有单色型号）

l用于R，G，B的集成控制（所有颜色模型）

l线路频率解耦

l用于诊断的额外信号

l数据线长度最长为100m

描述：

线扫描相机是在许多工业环境中使用的半导体相机。根据类型的不同，单个光敏线传感器最多可包含22800个像素（像素）。入射在传感器上的光能被转换成电信号以在照相机内进行数字化。 A / D转换器以8位分辨率将每个像素的输出电压传输到256个亮度级别之一，以12位分辨率将其传输到4096个亮度级别。彩色线扫描相机为红色，绿色和蓝色提供三个单独的线信号，每个像素3 x 8位或3 x 12位。数字化的输出信号被传输到计算机。

千兆以太网线扫描摄像机特别适合需要高数据传输速率或长电缆的应用。高达1000 Mbps的高数据传输速率使其适合许多苛刻的图像处理应用。

GigE摄像机也可以在远离专用计算机的许多地方使用，因为千兆位以太网技术允许的电缆长度最长为100 m。

Sch?fter+ Kirchhoff提供了两种具有千兆位以太网接口的线扫描相机。硬件在技术上是相同的，并且仅在各自的固件上有所不同。 V系列摄像机是100％GigE Vision兼容的，并且可以使用GEN CAMTM接口进行编程。 G系列相机不符合GigE Vision标准，其主要优势在于GigE Vision规范之外的高性能，灵活性和附加功能。

其他功能包括：

•除视频信号外，客户特定的I / O信号

•相机中可以实施特殊的预处理算法

•Sch?fter+ Kirchhoff提供的SDK，带有库和示例。

千兆以太网还是GigE Vision？

如果应用程序是使用兼容GigE Vision的软件开发的，例如LabVIEW，Common Vision Blox或Halcon，则建议使用V系列的线扫描相机，因为这些相机直接受软件支持.G系列的线扫描相机 建议为计划开发自己的图像处理例程的客户提供建议，使他们可以自由使用OpenCV等替代视觉库。 当应用需要额外的特定输出控制信号和更大的灵活性时，G系列也是好的选择。
