皮秒脉冲二极管激光器
品牌：ALPHALAS
型号：PICOPOWE-LD
PICOPOWER™-LD系列带驱动器的皮秒脉冲二极管激光器
有效工作波长标准:375，405，450，488，635，670，785，976，1030，1064，1300，1550nm， 也可以定制其他特殊波长激光器

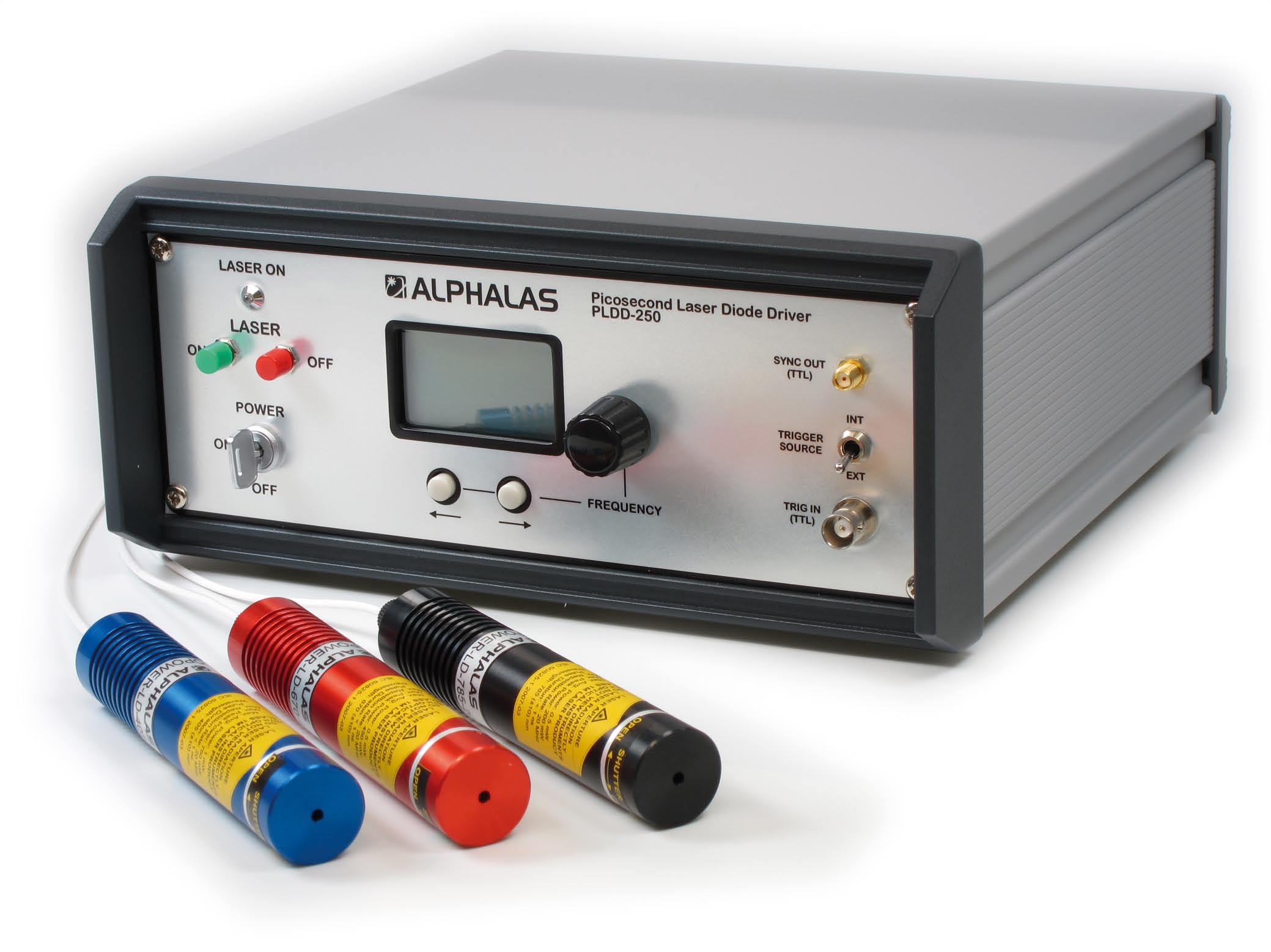

Fig1.皮秒激光器
产品特点：
脉宽于40ps
特殊波长可高到3W的峰值功率
独有的高频设计最短和最高峰值功率的激光二极管脉冲
空间滤波器的平行输出
可替换具有大范围的波长的激光头
专利的激光二极管驱动器产生的皮秒高电流脉冲
内置数字显示滤波器的频率发生器可把频率从0.1Hz调整到20MHz（可选40MHz、80MHz）
外部的TTL触发功能和同步TTL输出
可选光纤耦合配置
应用范围：
荧光寿命测量
泵浦探测实验
光探测器和光电子响应时间测量
光通讯测试
光时域反射计（OTDR）
光纤激光器光源
7. 光学层析成像
皮秒脉冲激光二极管性能：
波长（nm） | 脉宽（ps） | 平均功率 @20 MHz /@40MHz1 | 峰值功率（mW） | 光束发散角（mrad） | 注释 |
375 | <60 | 0.2/0.4 | 250 | 1.3 | |
405 | <40 | 0.5/1.0 | 750 | 1.2 | 峰值功率可以达到3W |
450 | <60 | 0.4/0.8 | 450 | 1.2 | |
488 | <60 | 0.25/0.5 | 250 | 1.4 | |
635 | <60 | 0.2/0.4 | 200 | n/a | 光纤耦合 |
670 | <60 | 0.5/1.0 | 450 | 1.3 | |
785 | <60 | 0.2/0.4 | 200 | 0.5 | |
976 | <80 | 0.5/1.0 | 500 | n/a | |
1030 | <60 | 0.5/1.0 | 250 | 1.5 | |
1064 | <50 | 0.5/1.0 | 300 | 1.5 | 2) |
1300 | <40 | 0.5/1.0 | 250 | n/a | 光纤耦合 |
1550 | <40 | 0.5/1.0 | 250 | n/a | 光纤耦合 |
1更高的平均功率可以产生更长的脉宽
2单频和光纤耦合可用于放大器光源。波长公差为1%。光斑模式是TEM00偏椭圆。激光为典型的1M，最大值为3B(取决于波长)。
激光头机械指标：
尺寸(? × D) | ?25×125mm | 可定制特殊外形 |
操作温度 | 15°Cto35°C(59°Fto95°F) | |
重量 | 120g | |
皮秒激光二极管驱动器：PLDD-100-40
技术参数 | 规格 | 注释 |
机械方面 |
尺寸（W×H×D） | 235×110×280 mm | 原厂规格和顾客特殊要求均可满足 |
操作温度 | 15°Cto35°C(59°Fto95°F) | |
重量 | 2.6kg | |
电子方面 |
频率发生器 | 数字显示示波器 | 8位显示器 |
频率范围/ | 0.2Hz-20MHz | 最大频率可选择40MHz和80MHz或者定制最大频率 |
外部触发脉冲输入 | 最大20MHz | 应用前沿的TTL信号 |
一般化技术参数 |
电压/电流要求 | 100V AC/0.2A 230V AC/0.1A | 12V DC电压 |
消耗功率 | 最大30W | |
可定制满足用户特殊参数要求
