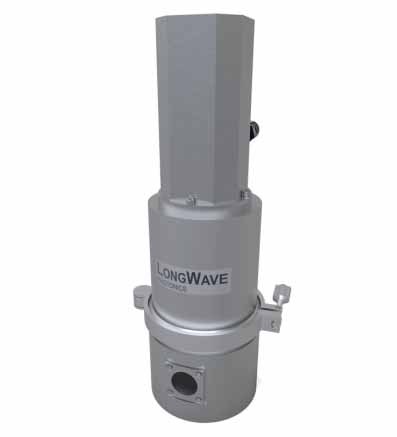

量子级联激光器QCL

品牌： Longwave

型号： EasyQCL-1000

EasyQCL-1000 是 LongWave Photonics **开发之太赫兹量子级联激光光源(THz QCL)， 提供最大至 20mW* 的平均功率输出. 此系统可搭配从 1.9 至 5 太赫兹的单模或多模量子级联激光器， 并支持连续波或脉冲波操作. 此外， 多个太赫兹量子级联激光光模块可堆栈组合于同一系统内， 方便用户实时切换多种不同频率之太赫兹光源 ( 选配: Multi-QCL Option).

EasyQCL-1000 系统包含：

— 量子级联激光器模块 (QCL diode)

— 闭循环单级脉冲管致冷器 (Pulse Tube Cryocooler)

— 支持连续波或脉冲波操作之激光驱动电子系统

— “钥匙开关” 操作之其它必需配件

用户可自行更换的激光器模块:

— 最大至 20 毫瓦(mW) 平均功率输出

— 于多个太赫兹波段支持 连续波 (cw)操作

— 可选择中央频率于 1.9 至 5 太赫兹波段之多模(Multimode)激光器模块.

— 于某些频段可提供单模(Single mode) 分布式回馈 (DFB) 激光器模块.

EasyQCL-1000 系统极为易于使用：

— 无需额外冷凝剂 (Cryogen free) –激光器冷却系统采用闭循环致冷器

— 无需复杂之光路调整， 即插即用

— 致冷器可长期运转，无需定期保养

— 桌上型系统主体 (table-top)

— 使用易于取得的 240 伏 单向交流电源

应用:

— 焦平面数组器件(focal plane array) 的高功率太赫兹照明光源

— 太赫兹侦测器噪音与响应率 (noise and responsivity) 之特性测试

— 光外差检波技术 (heterodyne detection)之本地振荡器 (Local oscillator)

EasyQCL-1000 技术参数数据：

系统包含组件:

— 量子级联激光器. 包含波长， 输出功率， 光束发散角度， 电流-电压 (I-V)特性之测试报告.

— 配备有 真空压力计 与 电路馈入装置 (electrical feedthrough) 之真空腔体.

— 配有水冷式 或 气冷式压缩机之单级脉冲管致冷器

— LWP-PS2 脉冲波激光驱动电子系统 或 直流电源激光驱动器.

— 紧致型 回转式真空泵.

— 配有远程操作激光驱动器之笔计型个人计算器.

QCL 特性:

— 多模 及 单模 激光模块可供选择.

— 光束发散角度 从 5 至 35 度 (FWHM).

— 于多个波段可提供连续波 (cw) 输出.

尺寸和重量：

LWP-PS2 激光驱动器规格:

电流 Current: 最大至 2 A

电压 Voltage: 最大至100 V

脉波宽度 : 0.2 微秒 (μs) 至 直流 (DC)

重复频率: 100 Hz 至100 KHz

触发: TTL 内部/外部闸控` BNC 接头

远程控制接口: USB

兼容性: Windows 7/8.1

远程可控制: 电流/电压/脉波宽度/重复频率及触发源

交流电压范围: 100 - 125 / 200 - 240 V

额定频率 : 50 - 60 Hz

额定电流 : 120 V/5 A – 240 V/ 2.5 A

脉冲管致冷器 (Pulse-Tube Cryocooler) 规格:

? 常温操作， 无需额外冷凝剂.

? 冷却速度: 小于 30 分钟 从常温至 50 K

? 冷却头需维持在约 ～10 -2 mbar 之真空环境. 仅需使用搭配之回转式真空泵 (Edwards E2M0.7 或相似机型). 无需使用涡轮泵 (turbo pump).

交流电压范围: 200VAC / 208-230VAC

额定频率 : 50 / 60 Hz

额定消耗功率 : 3.5 kW / 4.2 kW

温度控制模式: 开回路

保固 Warranty

? 一年人工与料件成本 (labor and parts) 保固

? **次压缩机保养: 至少15，000 小时
