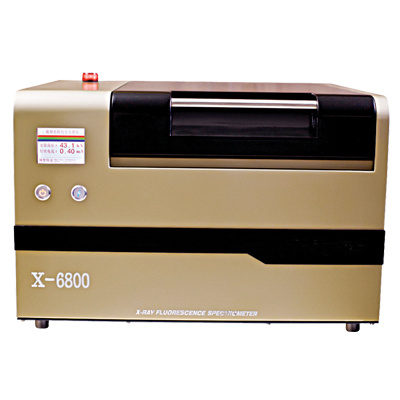

全元素检测仪

型号 X-6800

性能特点

极速检测 配置了高计数率、高分辨率的美国Amptek公司原装进口的X-123SDD数字一体化X射线探测器系统，使检测速度及精度都大幅度提高，超快速度得到精确的检测结果

防护系统 (1)仪器采用高强度钢板外壳并配置多层屏蔽结构，有效防止X射线外

溢，保证使用者在**安全的环境下使用操作仪器

(2)为了防止在测量过程中发生打开舱盖的误动作，设计安装了光电快门

装置，当样品舱盖打开时，控制系统实时控制高压电源进入待机模式，

从源头上消除X射线，保证安全

(3)仪器的控制系统和测量软件联动，开始测量，控制系统立即控制高压电源进入工作状态，当测量结束时，控制系统实时控制高压电源进入待机模式，不但从源头减少X射线的激发，还能有效延长部件的使用寿命

操作模式 一键式全自动模式：适合样品单一、检测工作量大的测量方式

人工选择测试方法：适合样品多样、经常需要有针对性的修改测试方法

的测量方式

计数率 计数率可达50万。超高的计数率可以在短时间内累计大量的计数，使得检测时间大大缩短

测量精度 准确检测区分黄金99.9%与99.99%；精确测量黄金、铂金当中铱元素

(0.5%-30%)的含量，检测精度可达0.2%左右，此技术行业**；精确

测量铂金中金元素的含量，检测精度可达0.2%左右；可检测贵金属中的有害元素铬Cr、铅Pb、镉Cd，汞Hg检出限最低可到10ppm

独特功能 X-123SDD数字一体化X射线探测器系统，强大的硬件整合平台实现开

机测量无需预热，独有的联动冷却系统，同等时间环境下峰位漂移降低

70%，**的内置滤波系统实现小型物品不规则形状下精准的数据测量

自动计算不确定度 多次测量以后，系统会自动计算当前测量的不确定度，省去繁琐的人工计算过程

仪器箱体结构：能量色散X射线荧光光谱仪属于精密检测仪器，仪器内部既有高达数万伏的高压电源，也有整机的多路开关式供电电源，对于微弱的X荧光信号，很容易受到干扰，根据我公司多年的开发经验，吸取当前先进的仪器设计理念，开发出了完全符合检测要求的仪器箱体结构。仪器采用分隔式箱体结构，充分考虑EMC设计，有效隔绝仪器内部各部件之间的EMI信号。另外考虑各部件的散热要求，设计预留了散热空气流通道，有效提高散热效果，在整机的EMC和仪器稳定性方面得到增强

仪器配置

X-123SDD数字式一体化X射线探测器系统

此系统为美国Amptek公司开发的探测器系统，由探测器、放大器、数字脉冲处理器、供电电源等组成，全部为美国原装进口，并且集成化程度极高，整套系统只有一个烟盒大小，对外界温度湿度变化的影响几乎为0，稳定性极好，并使整机无需预热开机即可工作

风冷式X射线光管

采用风冷式X射线光管，摒弃结构复杂、故障率高的水冷式光管。风冷式X射线光管的优点在于结构简单，可维护性强，故障率低，散热效率不亚于水冷式，外加我公司独有的风冷散热装置，可有效地保护和延长光管的使用寿命

滤波及准直系统

使用10个孔径准直器且内置5种滤光片，可以应对各种贵金属饰品的检测

高压电源

使用国内****威斯曼50KV 1mA高压电源，品质有保证

非接触光路控制系统

此系统功能是当操作者进行了误操作，或在高压开启的情况下开启舱盖，这时光路控制系统会立刻切断X射线光路，避免操作者接触到X射线的照射，使仪器在任何状态下都无射线泄漏

样品观察系统

仪器内部拥有一颗1000万像素的摄像头，正面观察被测物的检测点，分析软件上有一个摄像头观察窗口，窗口的十字中心处即为检测点，操作者可以根据这个检测点，移动被测物以达到定点检测的目的

综合电子控制系统

使用博智伟业自主研发，拥有自主知识产权的电子控制系统，对各项控制进行综合统一调配，容错率更低，效率更高

高效风冷散热系统

散热系统是台式光谱仪的重要组成部分，它维持着整套光谱仪的稳定性。本光谱仪使用风冷散热，摒弃了复杂的水冷方式，合理利用机箱结构及各个部件的位置制造出一个散热风道，并且采用超静音风扇，使得热量能在**时间排除仪器之外，为仪器内部创造出一个良好的相对低温恒温的环境

低压供电系统

使用博智伟业自主研发的供电系统，输出稳定，保证光管、探测器及各路控制系统的稳定性

附加功能

可加入分析宝石某些元素的功能，达到区分宝石种类、天然或合成宝石、真假宝石等等的目的。比如，区分红蓝宝石与合成红蓝宝石，海水珍珠与淡水珍珠，黑曜石，钻石与锆石，和田玉染色，含铅物的填充，祖母绿与合成祖母绿等等

技术参数及指标

1.分析元素范围：铝（Al）13号元素——铀（U）92号元素，涵盖了元素周期表绝大多数元素，完全适用于不同贵金属领域的各种贵金属元素及补扣元素的检测

2.元素分析含量范围：1ppm（百万分之一）到99.99%

3.元素同时分析能力：35种元素

4.检测样品型态：对样品型态没有特定要求，检测前不需要进行制样。无论是固体、粉末还是液体都可以进行快速无损检测

5.探测器：美国Amptek公司原装进口高分辨率X-123SDD数字一体化X射线探测器系统

（1） 探头类型：硅漂移探测器（SDD）

（2） 探头尺寸：25mm2

（3） 硅晶体厚度：500μm

（4） 探测器窗口：铍窗，12.5μm厚，可更好的检测轻元素

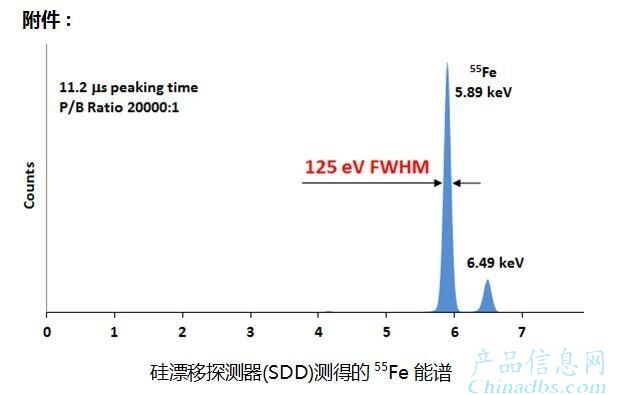

（5） 探测器分辨率：分辨率为125eV

（6） 探测器计数率：最大可达50万，超高的计数率可使检测时间大大缩短，最快10-15秒即可得出精确检测的结果

6.激发源： X光管为W靶标配，可选配其它靶材。最大功率50W，电压调整范围

为0-49KV， 间隔1KV，电流调整范围为0.01-1mA，使用风冷方式冷

却，结构简单，故障率低

7.高压电源：采用厂商威思曼的高压电源产品

（1）电压和电流从零至满量程连续可调：最大高压50KV，最大管电流1mA

（2）电压负载调整率：0.01%;（从空载到额定负载，电压变化为满量程的0.01 %）

（3）电压线性调整率：±0.01%（输入电压变化±10%，设定值的变化范围为0.01%）

（4）电流负载调整率： 0.01%;（从空载到额定负载，电压变化为满量程的0.01 %）

（5）电流线性调整率：±0.01%（输入电压变化±10%，设定值的变化范围为0.01%）

8.滤波准直系统：在实际检测应用中，针对不同的样品，为了得到准确数据，需要不同的检测条件，比如不同的准直器孔径、是否需要滤波优化等。此款仪器增加了多种滤波片与多种准直器孔径的组合，在应用方法时进行自动切换，保证对不同的样品都能进行精确的检测。

9.稳定性：稳定性高，相对标准偏差RSD < 0.03%， 8小时自动加载高压电流，峰

位漂移小于0.5道，无须预热，自动校正峰位；自感应高压光电保护系统，有效延

长仪器使用寿命和加强稳定性，10次连续测量的标准偏差小于0.05%

10.样品观察：1000万像素工业级高清摄像头，高清晰微距成像，准确定位X射线

照射点，为用户提供精准的样品测量位置信息

11.散热系统：采用低功耗高效X光管，整机的热功率有效降低，对散热系统的要

求也随之降低，另外，在仪器内部结构设计时，充分考虑到各发热部件的散热问题，

采用散热风流管道的设计理念，对各个部件的布局进行优化，既隔离了常温部件，

又能通过空气流快速带走发热部件产生的热量

12.自动校正峰位：在检测中一旦发生峰位漂移的突发异常情况，仪器可自动检测到，

并且及时终止检测，同时立即开始自动校正峰位，自校完毕后重新开始检测。避免

操作者在不知情的情况下，得到了错误的检测结果。(由于仪器稳定极好，这种情况

很少发生，此功能是一项后备功能)

13.测量精度：以黄金样品为例

高含量样品 （含量在97%以上）误差范围在±0.05 %内，最小误差<0.01%

中高含量样品（含量在80%以上）误差范围在±0.1 %内，最小误差<0.02%

中高含量样品（含量在75%以上）误差范围在±0.1-0.2%内，最小误差<0.02%

中低含量样品 （含量在75%以下）误差范围在±0.3%内，最小误差<0.05%

低含量样品 （含量在50%以下）误差范围在±0.3-0.5%内，最小误差<0.05%

可准确检测区分黄金含量99.9%与99.99%

精确测量黄金、铂金当中铱元素的含量，检测范围0.5%-30%，检测精度可达0.2%左右，此技术行业**

精确测量铂金中金元素的含量，检测精度可达0.2%左右

可检测贵金属中的有害元素铬Cr、铅Pb、镉Cd，汞Hg检出限最低可到10ppm

14.环境湿度：≤75%无冷凝

15.环境温度：15℃～35℃

16.仪器用电保护：作为一款检测仪器，高安全性是很重要的因素，在仪器内部集成了过压保护，过流保护，过热保护等保护措施，保证在各种意外条件下，都能及时断电源，保证使用者和使用环境的安全

17.输入电压：交流220V±5V，建议配置交流净化稳压电源

18.移动准直器重复定位精度：10μm，高精度的定位功能，保证准直器每次的岀射点具有高度的一致性，和样品观察系统联合工作，准确定位样品的目标检测位置。

19.工作状态显示：仪器集成了工作时X射线指示功能，及时提示用户X射线的工作状态，在仪器前面板集成了显示器，显示高压电源的电压、电流数据，为用户实时观察仪器的工作状态提供数据参考

20.外形尺寸：520*470*350

21.样品仓尺寸：365*346*100

22.重量：50.5Kg

23. 工作环境：

（1）室内使用

（2）工作温度：18-35℃”

（3）相对湿度：≦70%，无冷凝水

（4）电 压：交流 220V AC 50Hz，建议配置交流净化稳压电源

应用领域

质检机构、科研院校、珠宝首饰零售及生产加工行业、贵金属有色金属行业、贵金属回收及提纯行业、冶金钢铁行业、化工及催化剂行业、地质矿产行业、水泥建材行业、废旧回收深加工行业、考古陶瓷行业、有毒有害物质及无卤元素件行业

黄金标准物质基本误差

Gbw02754号黄金标准物质重复性及标准偏差

925银标准物质重复性及标准偏差

Gbw02769号黄金标准物质重复性及标准偏差
