产地:浙江

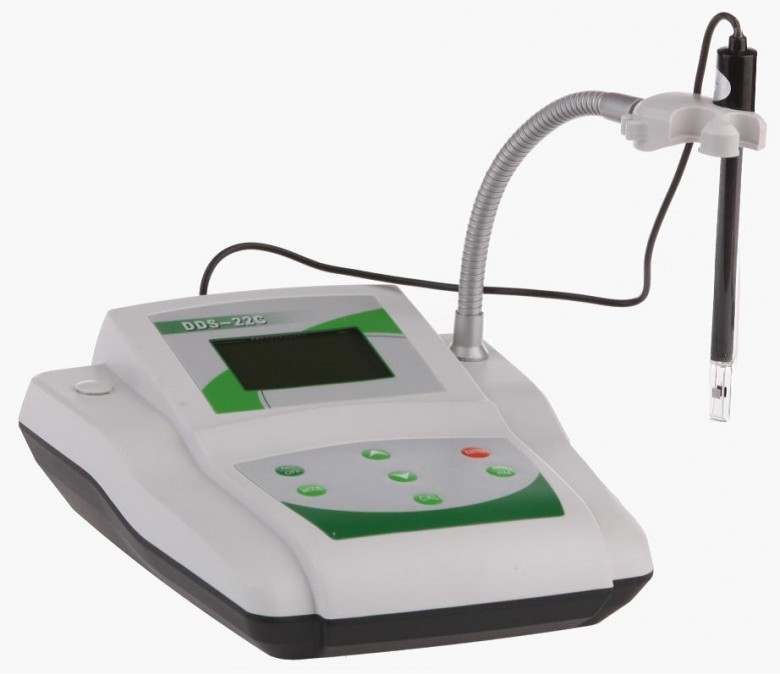

最小分辨率:0.1μs/cm 精确度:±1.0%FS 温度测量范围:0-100℃ 盐度测量范围:0~199.9μs/cm 电阻率测量范围:0~199.9μs/cm TDS测量范围:0~199.9μs/cm 电导率测量范围:0~199.9μs/cm 检测参数:单参数 索取资料及报价产品介绍 本仪器主要用于测量各种液体的电导率。当配以0.1规格常数的电极时,可测量纯水或高纯水的电导率。可广泛用于轻工、化工、食品、医药、卫生、能源、环境保护及教育和科研部门。 仪器由微电脑控制,精确度高;稳定性好;可靠性高;操作简单;维护方便。 本《使用手册》将完整的指导您安装和使用DDS-22C台式微机型电导率仪。同时,还对仪器的维护、保养以及有关注意事项作了介绍。请详细阅读本《使用手册》,以便您能更好的使用我公司的产品,提高您的工作效率。 仪器注册: 在使用本仪器之前,请您务必用几分钟的时间填写本<<使用手册>>所附的用户注册卡并邮寄或发邮件至我公司,以便公司售后工程师更有效的为您提供技术支持等售后服务。 技术服务: 在仪器质保期内,若遇质量问题,请及时与经销商或我公司销售部联系。我们会认真迅速地为您解决。 如果您使用本仪器中出现问题,查看本《使用手册》若不能解决,欢迎您随时向我公司售后服务部咨询,我们会热忱并及时地为您服务。 一、技术性能 1.工作条件 l 环境温度: 5~35℃ 相对湿度: <85% l 供电电源: 220V±10% 50Hz ± 1Hz l 无显著的振动 l 除地磁场外无其他强磁场干扰。 2.主要技术指标 l 测量范围:电导率:(0~199.9)μs/cm ;(200~1999)μs/cm ; (2.00~19.99)ms/cm ;(20.0~199.9)ms/cm ; l 分辨率: 0.1/1μs/cm ;0.01/0.1ms/cm ; l 准确度:电计:±1.0%FS;配套:±1.5%FS l 温度补偿范围:0~50℃ (手动温度补偿) l 温度系数: 2.0%/℃ l 可选配电极规格常数: 0.1、1、10 l 数据储存:50组 l 储存内容:编号、测量值、测量单位和温度值 l 电源:DC9V适配器 l 外形尺寸及重量: 220×200×80mm(长×宽×高) 0.7 kg 二、仪器工作原理 在电解质溶液中,带电离子在电场作用下产生移动而传递电流。其导电能力以电导度G来表示,其值为电阻的倒数。 即 G=1/R 测试电导度大小的方法,可用两个金属极板组成的电极插入溶液中,形成一个电导池,测出两极板间的电阻。根据欧姆定律,该电阻值与极板之间的距离L(cm)成正比,与极板的面积A(cm2)成反比。即 R=ρ·L/A ρ为电阻率 ,令其倒数为电导率并以K表示,则K=1/ρ 对于某一支电极而言,电极极板之间的有效距离L与极板的面积A之比称为这支电极的电极常数,用J表示, 即J=L/A 根据以上各式可得: G=K/J 即K=G·J 电导G的单位为西门子,单位符号是S。 1S=103ms=106μS 电导率K的常用单位为mS/cm及μS/cm。 本仪器测试电导的方法,是通过由振荡器产生的交流电压加在电极上(加交流电压的目的是为了避免引起电极的极化),电导池内产生电流,此电流与被测溶液的电导率成正比,经电流-电压变换、放大、检波,变换为直流电压,通过温度补偿等,最后经A/D转换器转换成数字信号,通过微电脑显示。整个过程均由微电脑控制和处理。 三、仪器基本说明 1.仪器操作按键说明 仪器共有6个操作键 1“开关”—开关键,按键开关电源。 2“校准”—校准键,在测量状态时,按键进入仪器校准模式。 3“功能”—功能键,按键进入参数设置模式P1,P2,P3… 4“∧、∨”—增加键和减少键。 a、在测量状态下,手动温度补偿时按键增加或减少温度值,短按一次改变0.1℃,长按时温度快速改变。 b、在参数设置状态时,按键改变数字或ON/OFF状态。 5“储存/提取”—储存和提取按键,用于测量值的储存和提取。 6“确认”—确认键,在校准状态或参数设置状态时按键表示确认,按键后仪器进入测量状态。 2.测量信息的存储、提取和清除 储存:在测试过程中,如果需要储存某一测量值,只要短按“储存/提取”键即可,此时显示屏会出现“STORE”字符和储存编号(1、2、3、4-25),表示该测量值已在此编号下储存,并马上返回正常显示模式,本仪器可储存25个测量值,如储存超过25个,**个储存的测量值将被依次替换。 提取:按住“储存/提取”键数秒钟,待显示屏出现“RECALL”字符和储存编号时松开,显示屏即显示测量值,此时显示的是最后储存的编号和测量,再按*键,可依次显示储存编号及测量值。在短按确认键即退也提取程序,RECALL字符消失,仪器返回正常显示模式. 清除:在“RECALL”状态下,按住确认键5秒钟,即可清除所有储存的数据。 四、电导率仪常规使用 根据所测溶液选用适当的电极,把电极插头插入插座,使插头的凹槽对准插座的凸槽,按一下插头的顶部,听见“咔”的一声即可。(插头拔出:捏住插头往外拔即可)。将电源适配器插入220V交流电源,输出头插入仪器后DC9V插口,按“开机”键,接通电源,预热10分钟。 1.电导率较准 按“校准”键,“CAL”闪烁,提示进入校准模式,将1408μs/cm标准标定头插入仪器后部电极座,等测量值稳定,再按“校准”键,LCD显示闪烁“1408μs/cm” ,几秒钟后显示“End”符号并返回测量模式,可重复校准直至测量值稳定和准确。 注意:仪器出厂时已进行校准,一般情况下可直接使用。 2.电导率测量 将电导电极洗净并甩干,放入溶液中,搅动后静止放置,等测量值稳定,即为该溶液的电导率值。 3.重要说明 本仪器内存以下二种校准溶液系列,请在参数设置P1中设定; USA(欧美系列)—84μs/cm ;1413μs/cm ;12.88ms/cm ;111.9ms/cm CH(中国系列)—146.6US/CM;1408μs/cm ;12.85ms/cm ;111.3ms/cm 本仪器具备独特的一点校准功能,可按水样和校准溶液的电导率尽量接近的原则选择一种校准溶液进行校准,一般常用的校准溶液是1408μs/cm ,使用本仪器配套的电导电极(K=1cm-1),用1408μs/cm校准溶液进行校准,可以在小于100ms/cm的测量范围内使用。请参考表(1-1)进行选择。 表(1-1)
仪器设置的电导电极校准方法有标准溶液校准法,标准校准座1408μs/cm和常数设定法三种,标准溶液校准法,只要标准溶液是准确的,它就能保证准确度。用户如习惯采用常数设定法,即根据电导电极上标注的常数值进行设定的方法,试样座校准法是我公司的创新发明,使用时非常方便快捷,三种校准方法可以任意选用,不会相互影响。 仪器出厂设置的温度补偿系数是2.0%/℃,但是各种不同种类和不同浓度溶液的电导率温度系数各不相同,用户可参考表(1-2)以及在实验中得到的数据,在参数设置P3中进行设定。 注意:当将温度补偿系数设置为0.00时,即仪器测试时无温度补偿,仪器的测量值是当时温度下的电导率值. 表(1-2)
仪器的其它参数设置内容,请参见表(1-3) 4.参数设置 电导率测试参数设置一览表(1-3) 表(1-3)
(1)电导率校准溶液系列选择(P1) 1按“功能”键,仪器进入P1模式; 2按“∧”或“∨”键选择标准溶液系列; CH-中国系列 USA-欧美系列 3按“功能”键进入下一项参数设置或按“确认”并返回测量模式; (2)电极常数选择(P2) 1在P模式下按“功能键”进入P2模式; 2按“∧”或“∨”键改变常数设置:0.1→1→10; 3按“功能”键进入下一项参数设置或按“确认”键确认并返回测量模式; 4P2的出厂设置为K=1; (3)温度补偿系数设置(P3) 1在P2模式下按“功能”键进入P3模式; 2按“∧”或“∨”键数字改变范围:0.00-9.99;长按“∧“或“∨”键,可快速改变; 注意:当设定数字为0.00时,表示没有温度补偿; 3按“功能”键进入下一项参数设置或按“确认”键确认并返回测量模式; P3的了厂设置是2.0%; (4)电极常数设定(P4) 1在P3模式下按“功能”键进入P4模式,LCD显示前一次校准的常数值; 2按“∧”或“∨”键修改大小,根据电导电极上标记的常数值进行设定; 3按“功能”键进入下一项参数设置或按“确认”键确认并返回测量模式; 4如需对常数1以外的电导电极进行常数设定,例如使用常数10.3的电导电极,应先进入常数设置P2中设定常“10”,然后再进入P4模式将常数值设定为10.3; (5)温度单位选择(P5) 1在P4模式下按“功能”键进入P5模式; 2按“∧”或“∨”键可选择温度单位℃或0F; 3按“功能”键进入下一项参数设置或按“确认”键确认并返回测量模式; (6)恢复出厂设置(P6) 1在P5模式下按“功能”键,进入P6模式; 2按“∧”或“∨”键选择“On”,表示恢复出厂设置模式,2S后返回测量模式; 五、注意事项 1.仪器出厂时已对电导电极进行校准,一般情况下用户可直接使用。 2.正常使用情况下推荐每月校准一次;新购的电导电极,以及使用一段时间后的电导电极应进行校准。3.保持电导电极的清洁,测量前后要用纯水冲洗电极并甩干,**再用被测溶液冲洗电极。 4.电导电极的感应棒表面镀有一层金属铂黑,用以降低电极极化,扩大量程,因此铂黑电极表面不能擦拭,只能在水中晃动清洗,以免损坏铂黑镀层;用含有洗涤剂的温热水可以清洗电极上有机成分沾污,也可以用酒精清洗。 5.电导电极平时应浸在纯水中,以防止铂黑的惰化,如发现镀铂黑的电极失灵,可浸入10%硝酸溶液或10%盐酸溶液中2min,然后用纯水冲洗干净再测量,如情况并无改善,则铂黑要重新电镀,或更换新的电导电极。 6.当仪器出现不正常时,请设置P6为“On”,使仪器恢复出厂设置状态,再进行校准和测试。 六、仪器成套 1.DDS-22C台式微机型电导率仪 1台 2.DJS-1E(铂黑)电极 1支 3.1408μs/cm 电导率标准校准座 1支 4.9V电源适配器 1支 5.电极架及电极夹 1套 6.使用手册 1本 7.产品保修卡 1份 8.产品合格证 1份 |
