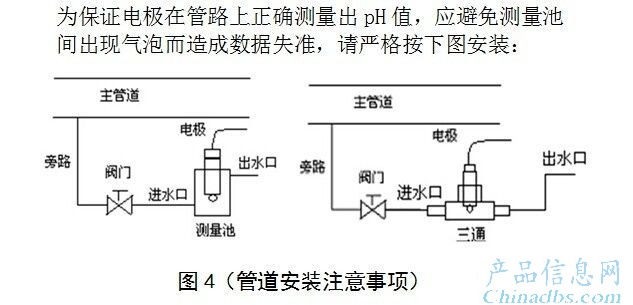

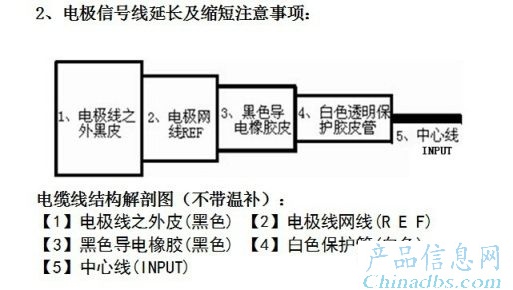

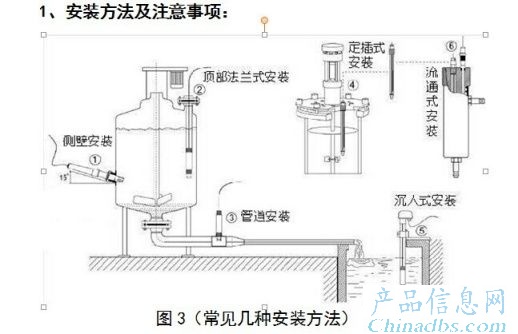

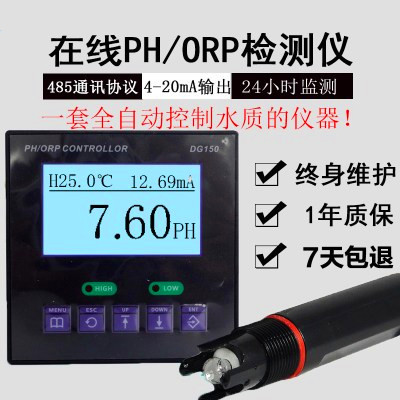

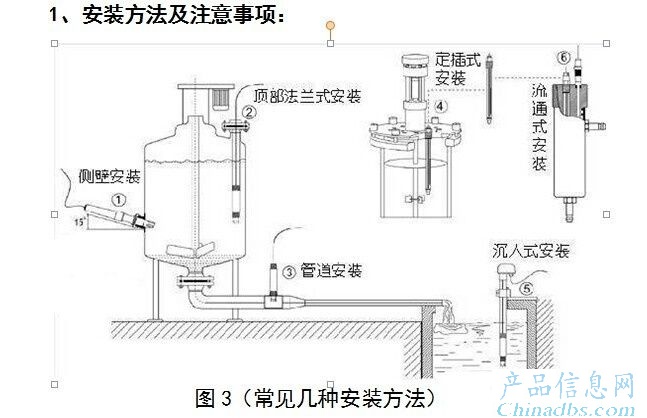

产品介绍 用户须知: ● 请在使用本仪器前,详细阅读本说明书。 ● 为使测量更精确,仪器须经常对电极进行标定,玻璃电极的保质期为一年,出厂一年以后,不管是否使用,其性能都会受到影响,应及时更换。 ● 初次使用的pH电极或长期停用的pH电极,在使用前必须在3mol/L氯化钾溶液中浸泡24h。 ● 在使用过程中若发现仪器工作异常或损坏经销商,切勿自行修理。 ● 本仪器只有一个电极输入端,在选择pH模式时应安装pH电极, ORP模式时应安装ORP电极。 ● 执行校正工作之前请将仪器上电预热约20分钟。 性能特征: 陆恒生物工业在线型PH计检测仪,是工业酸度计的智能化升级产品,可对污水pH值进行连续测量和控制,本装置适用于城市污水处理厂、化工、印染、造纸、制药、电镀以及环保等领域。 根据水工业的环境和特点结合国际供电标准,考虑了特殊环境的电气设计规范,增加了220V AC以及安全的低电压24V AC,24V DC供电选择。 本产品的主要特点: 2 出厂标准配置中文界面,语言化菜单,可中英切换 2 可进行pH/ORP的测量、上下限控制、电流输出、数字通讯 2 可设置成温度自动补偿或手动补偿 2 pH高限报警,低限报警双路继电器,迟滞量可自由调整 2 仪表模式隔离变送端口,环路电阻大于300Ω 2 声讯报警可开关功能,通过界面选项设定开或关 2 液晶背光可选择节能模式,定时自动关闭 2 高性能CPU,良好的电磁兼容性能 2 密码管理功能,防止非专业人员的误操作 主要技术指标: 测量范围: pH(0 – 14 pH) ;ORP( -1900 - +1900 mV) 准确度:+ 0.02 pH; + 1 mV 分辨率:0.01pH; 1mV 稳定性:≤ 0.02 pH/24小时; ≤ 3 mV/24小时 pH标准溶液:4.01/6.86/9.18 显示方式:128 * 64点阵LCD 温度补偿:0–100 ℃手动/自动(NTC10K) 信号输出: 4-20mA隔离保护输出 环路电阻300Ω 报警输出:高低限报警触点各一组(3A/250 V AC), 常开触点继电器 供电电源:AC 220V±10% 50Hz 电源消耗:≤3W 环境条件:(1)温度0~ 60 ℃ (2)湿度≤85%RH 外形尺寸:96×96×110mm(高×宽×深) 开孔尺寸:92×92mm(高×宽) 测量电极安装 注:(1)电极应安装在主管路的旁路中,前端应安装阀门,控制流速,流量应尽量小,一般只要出水口有稳定的水溶液滴出即可。电极应垂直安装并且深入到活动水体中,出水口应比进水口高以保证电极完全浸在溶液中。 (2)电极安装前应进行标定。 (3)测量信号属微弱电信号,其采集电缆应独立走线,禁止和动力线、控制线连接在同一组电缆接头或端子板中,以免干扰或击穿测量单元。 (4)测量电缆需加长时,请与厂家联系或供货前约定(一般不超过10m)。 注:现场如出现电极信号线太长需要剪断,剪短后一定要拨掉3号导电橡胶披。否者易造成5号电极测量线和2号电极参比线短路,无法测量!!! 需要延长的请于供应商联系!!! ☆ 电极测量端(透明线)接到INPUT铜柱上 1. TEMP1:温补接口 2. TEMP2:温补接口 3. REF:参比电极(黑色)接口 4. NC:未定义 5. A:485通讯接口 6. B:485通讯接口 7. mA+: 4~20mA输出端+ 8. mA-: 4~20mA输出端- 9. LO:低报常开触点1 10. LO:低报常开触点2 11. HI:高报常开触点1 12. HI:高报常开触点2 13. NC:未定义 14. NC:未定义 15. N:220V电源接口 16. L:220V电源接口 正确设置: 1. 屏幕软键盘功能介绍:
出厂参数默认值:
陆恒工业在线型PH计检测仪维护保养: 1. PH部分 1) 仪器的保养: 2 仪器的输入端(测量电极插口)必须保持干燥清洁,防止灰尘及水汽侵入。 2 应避免将电极长期浸在蛋白质溶液和酸性氟化物溶液中,避免与有机硅油接触。 2 电极长期使用后,如发现斜率略有降低,可将电极下端浸泡在4%HF溶液(氢氟酸)中3~5秒,然后用蒸馏水洗净,再用0.1mol/L盐酸浸泡,使电极复新。 2 为使测量更精确,须经常对电极进行标定以及用蒸馏水清洗。 2 仪表应安置于干燥环境或控制箱内,避免因水滴溅射或受潮引起仪表漏电或测量误差。 2) 仪器的标定: 2 校正工作之前,请检查仪器接线是否正确,上电预热20分钟。 2 配好4.00pH、6.86pH、9.18pH 三种标准溶液。 2 将电极用蒸馏水清洗干净并用滤纸吸干,然后将电极插入标准缓冲液4.01pH中,轻轻搅拌几下,等仪器显示数值稳定。 2 通过菜单进入电极校准界面,屏幕显示“4.00pH校准”,中部显示电极输出的mV电压值,待mV稳定后按“确认键OK”则进行标定,标定完毕提示成功。 2 重复上述两步骤,分别标定6.86pH、和9.18pH两点。每标完一种标准溶液后,电极一定要用蒸馏水清洗干净并用滤纸吸干后,才可放到下一种待标标液里面。 2 上述标定完毕自动进入溶液温度标定界面,如果是自动温补,显示电极测量的溶液温度值,如果是手动温补,可以通过按键输入溶液温度,按“确认键OK”即保存参数完成标定,如果此时按“退出键ESC”即退出到主界面,前面标定的参数都不予保存。 PH标准缓冲溶液标准值
2. ORP部分 1) ORP标准液的配制方法: 2 86mV:标准7.00pH缓冲液中加入稍过量醌氢醌。 2 256 mV:标准4.00pH缓冲液中加入稍过量醌氢醌。 2 标准液的保存时间为3天 2) ORP电极检测: 2 ORP电极不似PH电极需要标准液校正,但要用mV标准液来检查ORP电极,最重要的目的是看电极是否有效。 2 用清水将电极清洗干净并用柔软巾拭干。 2 将电极浸入准备好的mV标准液中,待显示稳定。 2 看显示值是否接近mV标准液,如果误差在正负35mV之内,电极可以正常使用,否则就要换电极 4-20mA电流输出计算公式 1. PH电流输出计算公式: 2 机器出厂时将输出电流定义为:0 pH为4 mA对应值;14 pH为20 mA 对应值 2 I = ( D - 4 mA对应值)× ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00 2 I = ( D - 0 )× ( 16 / 14 ) + 4.00 2 注:I为输出电流值,4 mA≤I≤20 mA 2 D为仪器显示pH值,0.00pH≤D≤14.00pH 2. ORP电流输出计算公式: 2 机器出厂时将输出电流定义为:-2000mV为4 mA对应值;+2000mV为20 mA 对应值 2 I = ( D - 4 mA对应值)× ( 16 / (20 mA 对应值 - 4 mA对应值) ) + 4.00 2 I = ( D – (-2000) )× ( 16 / (+2000 – (-2000)) ) + 4.00 2 I = ( D + 2000 )× ( 16 / 4000) ) + 4.00 2 注:I为输出电流值,4 mA≤I≤20 mA 2 D为仪器显示ORP值,-2000mV≤D≤+2000mV 故障判断及排除: 1、控制器无显示? 答:电源未接通或保险熔断。检查供电线路及保险丝。 2、显示数字但上、下乱跳? 答:电极线潮湿或电极陶瓷受污染。检查电极线,清洗陶瓷孔(0.1 m HCL) 3标准液pH4.01及pH6.86调整不到? 答:电极外部受污染,电极线潮湿,电极破损或有裂痕,电极陶瓷堵塞。清洗电极(O.1 m HCL),检查电极线,更换电极,清洗陶瓷孔(0.1 m HCL)。 4、数字反应慢? 答:电极薄膜或陶瓷孔受污染。清洗整支电极。 5、当实际PH值已改变很大而控制显示值却改变很小? 答:电极陶瓷孔堵塞,电极老化,反应慢。清洗电极(0.1 m HCL),用再生液。 6控制器显示数字不动? 答:电极破裂,电极电缆线短路。更换电极,检查电缆线。 7、控制器内继电器不动作或加药后溶液PH值不变? 答:继电器损坏,控制器设定错误药液不够。联系供应商更换继电器,更改设定值,补充药液。 盈傲工业在线型PH计检测仪成套性: ¨ 电计一台 ¨ 电极一支 ¨ 固定夹一付 ¨ 说明书一册 ¨ 标准溶液一套 |
